| Brand Name: | Gezhi or OEM |
| Model Numarası: | GZ-1550nm FWDM Cihazı |
| Moq: | 1 adet |
| fiyat: | USD >= 1 pieces $7 |
| Delivery Time: | 7 Gün |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Ürün Tanımı

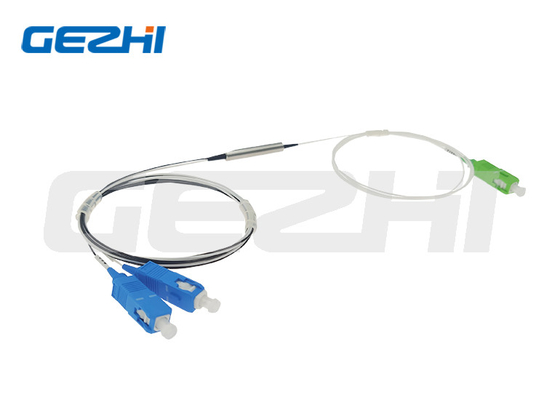

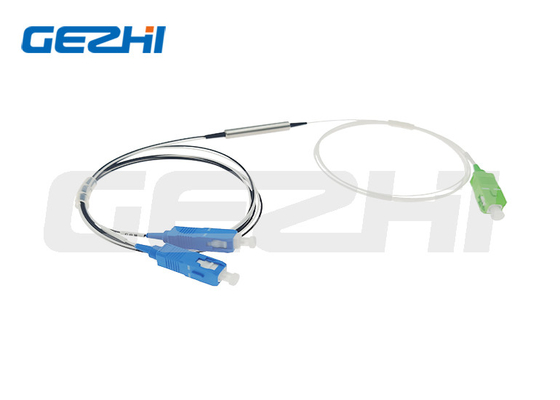

1x2 FWDM Aygıt T1550R1310/1490nm Çelik boru 1metre konektörsüz fwdm
EDFA, Raman amplifikatörleri, WDM ağları ve fiber optik enstrümantasyonlarında yaygın olarak kullanılan FTTX Filter WDM modülü, İnce Film Filtresi (TFF) teknolojisine dayanmaktadır.Cihaz, geniş bir dalga boyu aralığında farklı dalga boylarında ışığı birleştirir veya ayırır.İki yönlü iletişim elde etmek için tek bir lif kapasitesini genişletebilir, böylece optik ağ yükseltme ve genişletme veya yeni kapsamlı iş vb.de yaygın olarak kullanılabilir.
GEZHI Photonics, özel uygulamalarınız için belirli dalga boyları bantlarına özelleştirilen filtre tabanlı dalga boy bölme multipleks (WDM) filtre cihazları sunar.GEPON sistemi 1310/1490 üzerinde çalışıyor., yani CATV sinyali aynı fiber üzerinden 1550nm kullanılarak aktarılır ve FWDM ise tüm bunların "karıştığı" bir yerdir.
Spesifikasyon
| Türü | FWDM | |
| Çalışma Dalga Boyutu T: iletim dalga boyu R: yansıma dalga boyu 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| Değişiklikler: | dB | ≤0.80 |
| Yansıtıcı yerleştirme kaybı | dB | ≤0.60 |
| İletişim kanalı yalıtımı | dB | ≥ 30 |
| Yansıtıcı kanal yalıtımı | dB | ≥ 17 |
| PDL | dB | ≤0.1 |
| Dalga boyu termal istikrarı | nm/°C | ≤0.003 |
| Ekleme kaybı termal kararlılık | dB/°C | ≤0.005 |
| Yönetmelik | dB | ≥ 55 |
| Geri dönüş kaybı | dB | ≥45 |
| Çalışma sıcaklığı | °C | -20~+70 |
| Depolama sıcaklığı | °C | -40~+85 |
Not: 1. Özelleştirme mümkündür.
2. konektör olmadan ısıtılır ve konektör başına ek 0.2dB kaybı eklenir.
Malzeme Ayrıntıları
Geç (Transmission) Kanal: 1550nm
Yansıtıcı kanal: 1310nm ve 1490nm
Yüksek izolasyon, güvenilirlik ve kanal izolasyonu
Düşük Ekleme kaybı ve mükemmel çevresel güvenilirlik
RoHS Uyumlu
Paket Türü
250um çıplak lif için cam tüp paketi
250um çıplak fiber ve 900um fiber için çelik boru paketi
900um, 2.0mm ve 3.0mm lifler için ABS kutusu
Not: 250um çıplak fiber, konektörle donatılamayacak kadar ince.
Mekanik çizim
Resim A, T13/R15, T14/R1315, T1415/R13 FTTX Filtre WDM için
Resim B, T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filtre WDM için
|
|
