| Brand Name: | GEZHI or OEM |
| Model Numarası: | CWDM04M47ASA |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

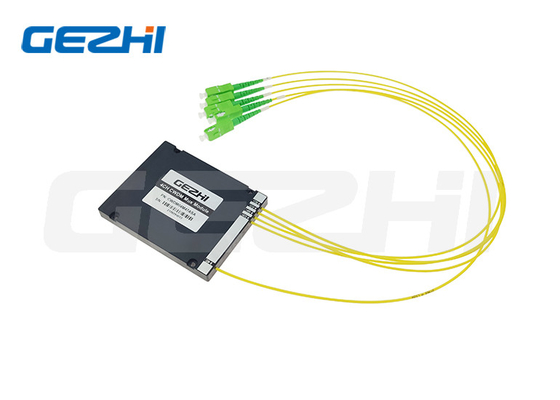

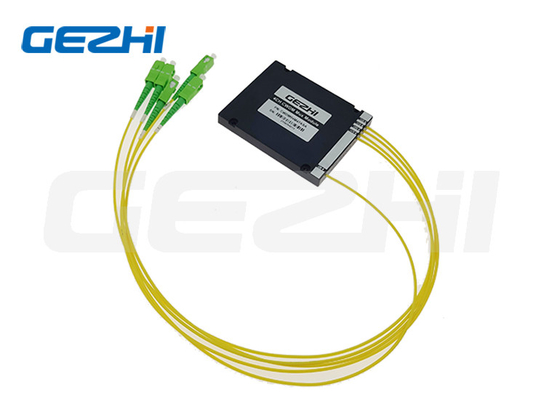

Yüksek istikrar ve güvenilirlik 4CH CWDM MUX modülü,1470/1490/1510/1530nm CWDM ABS kutusu
Ürün Tanımı
GEZHI Photonics'in 4CH CWDM Modülü, çeşitli paket boyutu ve dalga boyutu seçeneklerine sahip TFF ( ince film filtresi) tabanlıdır.veya çok büyük kapasiteli MAN çekirdek düğümleri5G telekomünikasyon, MAN, omurilik ağları ve veri merkezlerinde yaygın olarak kullanılır.
GEZHI Photoncis tam bir WDM multipleksör yelpazesi. RoHs, Telcordia GR-1209 ve GR-1221 uyumludur.
Özellikleri
1. Düşük Ekleme Kaybı
2Yüksek kanal yalıtımı.
3Yüksek istikrar ve güvenilirlik
Uygulama
1.WDM Sistemi
2.5G Telekomünikasyon
3- Veri Merkezi.
Spesifikasyon
|
Parametreler
|
Birim
|
CWDM Mux veya Demux
|
|
Kanal Numarası
|
-
|
4CH
|
|
Kanal Uzayı
|
nm
|
20 |
|
Kanal Merkezi Dalga Boyutu
|
nm
|
1470/1490/1510/1530 |
|
Kanal geçiş bandı
|
nm
|
λ@ITU ±7.5nm |
|
Ekleme Kaybı @PB
|
dB | <1.5 |
|
İzolasyon @ Yakın Kanal
|
dB | >30 |
|
İzolasyon @Konuşmayan Kanal
|
dB | >40 |
|
Passband Ripple
|
dB
|
<0.3 |
|
Kutuplaşma Bağımlı Kayıp
|
dB
|
<0.10 |
|
Polarizasyon Modu Dağınıklığı
|
ps
|
<0.15 |
|
Yönlendiricilik ve Geri dönüş kaybı
|
dB
|
>50 |
|
Güç Yönetimi
|
mW
|
< 500 |
|
Elyaf Türü
|
- | SMF-28e veya özel |
|
Bağlantı
|
- | SC/APC |
|
Çalışma sıcaklığı
|
°C | -10~+70 |
|
Depolama sıcaklığı
|
°C | -40~+85 |
|
Paket Boyutu
|
mm
|
ABS: 100*80*10
|
Çizim
Sipariş Verme Bilgisi
|
CWDM
|
Kanal Sayısı
|
Yapılandırma
|
Modül türü
|
türü
|
Fiber uzunluğu
|
Bağlantı
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
......
16=16CH
18=18CH
|
M=Mux
D=Demux
A=Mux + Demux
|
A1=ABS kutusu 100x80x10mm
A2=ABS kutusu 120x80x18mm
A3=ABS kutusu 140x115x15mm
L1=LGX 129*29*130mm
L2=LGX 2 slotlı raf içine yerleştir
L4=LGX 4 slotlı raf içine yerleştir
R1=19" 1 U raf
R2=2 slot 19′′1U Rack
R4=4slot 19′′1U Rack
X=Kustomlaştırılmış
|
09=900um
boş tüp
20=2.0mm
30=3.0mm
|
05=0,5 m
10=1.0 m
15=1.5 m
S = Belirleyin
|
00=hiçbir
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S = Belirleyin
|
Sık Sorulan Sorular
S1: Örnek sipariş alabilir miyim? MOQ'unuz nedir?
|
|
