Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Rafa monte optik Anahtar | dalga boyu: | 1310 ve 1550 nm |
|---|---|---|---|
| Kanal: | 1x32 | Bağlayıcı: | FC / PC |
| İzleme Limanı: | RJ45, RS-232 | boyut: | 2U: 483 x 230 x 89 mm |
| Vurgulamak: | FC PC Fiber Optik Anahtar,1x32 Fiber Optik Anahtar,1550nm Optik Ağ Anahtarı |
||

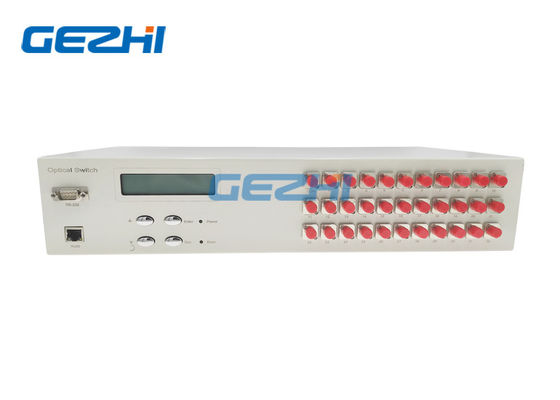

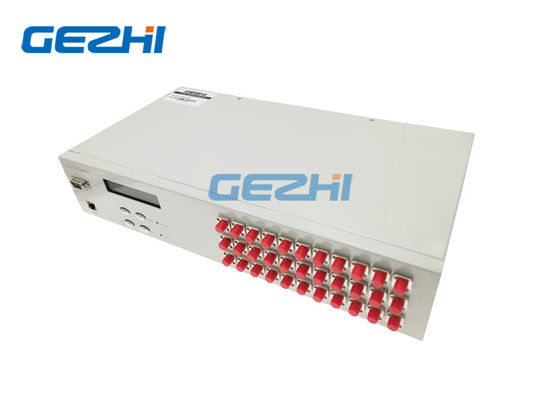

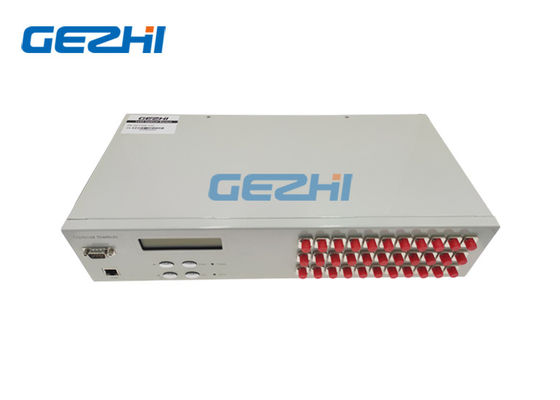

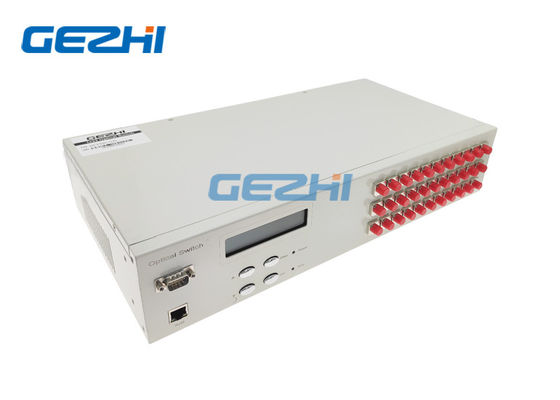

Optik Ağ iletimi için 1x32 Fiber Optik Anahtar Ekipmanı
GEZHI 1X32 Raf Montajlı Fiber Optik Anahtar, bir ortak fiberin 32 adet çıkış veya giriş fiberine otomatik ve tekrarlanabilir bağlantısını sağlar.Bu 1x32 Raf Montajlı Fiber Optik anahtar çift yönlüdür ve 1x32 veya 32x1 yönünde kullanılabilir.
Raf Montajlı 1X32 Optik Anahtarlar, bir ortak fiberin 32 adet çıkış veya giriş fiberine otomatik ve tekrarlanabilir bağlantısına izin verir.Bu tamamen optik anahtarlar çift yönlüdür ve 1x32 veya 32x1 yönünde kullanılabilir. Rafa Monte Optik Anahtarlar manuel olarak ön panelden seçilebilir veya RS232 portu, Ethernet portu üzerinden kontrol edilebilir. Bu Fiber optik anahtar herhangi bir modelde mevcuttur. 1xN boyutu, 1x128'e kadar.
Uygulamalar
FITL
Otomatik Ölçüm
Kablo İzleme ve Bakım sistemi
Optik Ağ Uzaktan İzleme
Özellikleri
Düşük ekleme kaybı, Hızlı geçiş
SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık
RS232 Kontrolü ve Ethernet Uzaktan Yönetimi
Şeffaf iletim sinyali.Yüksek stabilite ve güvenilirlik.
LED gösterge paneli.Görsel ekran, Rahat çalışma.
Otomatik taramanın kanal ve zaman aralığı ayarlanabilir.
Şartname
| parametreler | Birim | Göstergeler |
| Kanal No. | 1xN (N≤32) | |
| Dalga boyu aralığı | nm | 1260~1650 |
| Dalga Boyu Testi | nm | 1310/1550 |
| Ekleme Kaybı | dB | Tip: ≤0.8dB, Maks:≤1.5 dB |
| tekrarlanabilirlik | dB | ≤ ±0.02 |
| Geri dönüş kaybı | dB | ≥ 45 |
| karışma | dB | ≥ 70 |
| WDL | dB | ≤ 0.25 |
| PDL | dB | ≤ 0.05 |
| Optik Güç | mW | ≤ 500 |
| Anahtarlama Süresi | Hanım | ≤10 ms (bitişik kanalın sıra değiştirme süresi) |
| Elyaf Türü | SM (9/125um) | |
| bağlayıcı | FC/PC,FC/APC | |
| İzleme Bağlantı Noktası | RJ45,RS-232 | |
|
Çalışma Güç Kaynağı (Fiş tipi) |
V |
AC:85～ 265 (50/60Hz) |
| Güç tüketimi | W | ＜ 10 |
| Çalışma sıcaklığı | ℃ | -10～ 60 |
| Boy | mm | 2U:483 x 230 x 89 |
Açıklama Paneli:
◆ RJ45:İletişim ağı yönetim arayüzü;
◆ RS-232: Rs-seri arabirimi;RS232 seri iletişim arayüzü;
◆ LCD:Bilgileri doğrudan görüntüleyen cihazlar;
◆ ▲: Yukarı hareket tuşu; ▼: Aşağı hareket tuşu; Girmek: Belirlemek için anahtar; ESC: İptal etmek için tuş.
◆ Güç: Güç ışığı; Hata: sorun lambası;
◆ com,1~32:Fiber arayüz;
Arka panel
◆ AC:85~265V: Güç kablosu arayüzü;
◆ AÇIK KAPALI: Güç kaynağının ana anahtarı;
Sipariş Bilgileri
| n | A | B | C | NS | E | F |
| Kanal | paket | mod | dalga boyu | Gerilim Tipi | lif türü | bağlayıcı |
| 1~32 32~64 64~128 128~256 |
1U 2U 3U 4U 6U 8U X: Diğer |
S:SM E:AA X: Diğer |
85: 850nm 13: 1310nm 15: 1550nm 13/15:1310/1550nm X: Diğer |
AC: 85-264V DC: 36-72V AC/DC: 220V ve 48V |
5:50/125 6:62.5/125 9: 9/125 X: Diğer |
FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC STP: ST/PC LP: LC/PC LA: LC/APC X: Diğer |
