Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Elyaf Tipi: | SMF-28e,SMF-28e Veya Müşteri,SM,Çift Fiber | Bağlayıcı: | LC/APC,SC/LC |
---|---|---|---|
dalga boyu: | 1270~1610NM | Garanti: | 3 yıl |
Çalışma sıcaklığı: | -40~85°C |

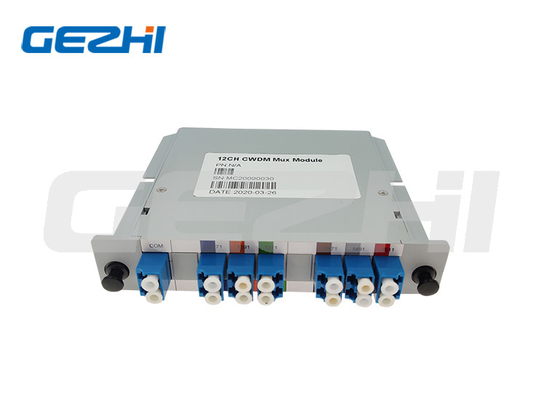

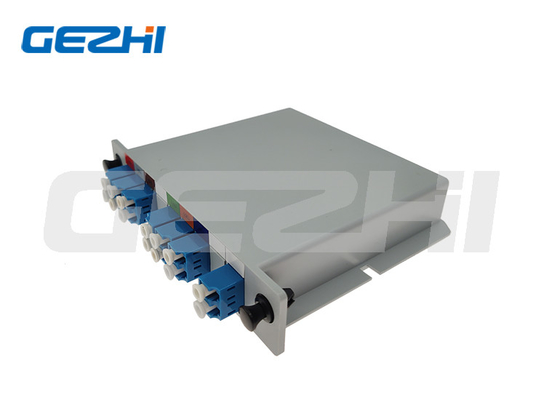

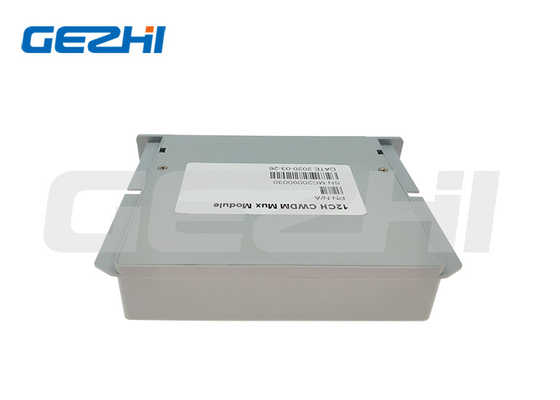

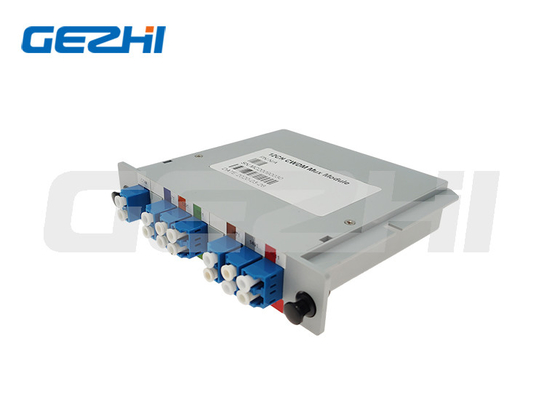

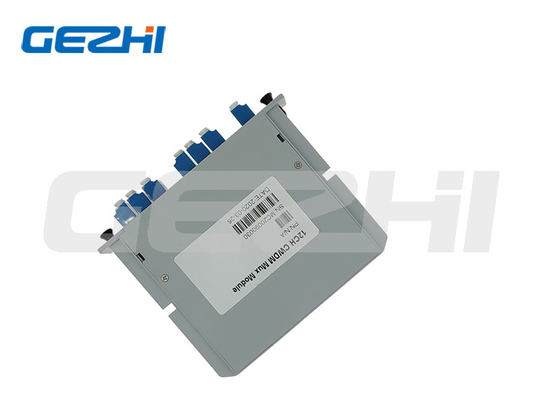

Optik Taşıma Ağ Sistemi Pasif İçin Yüksek İzolasyon 12CH MUX Fiber CWDM Modülü
Ürün Açıklaması
1 * 12 mux demux CWDM ekleme tipi
Tanım:
CWDM, sinyalleri iletmek için farklı dalga boylarındaki ışığı tek bir fiberde yeniden kullanmak için optik çoklayıcılar kullanıyor.
Bağlantının alıcı ucunda, karışık sinyal, bir optik çoğullama çözücü aracılığıyla fiberdeki sinyallere ayrıştırılır.
İlgili alıcı ekipmana farklı dalga boyları bağlanır.
Cihaz geniş geçiş bandına ve yüksek izolasyona sahiptir, bu da cihazı ucuz, soğutmasız lazerlerle çalışmak için ideal hale getirir.
Başvuru:
Fiber Optik amplifikatör
Hat İzleme
Telekomünikasyon
CWDM sistemi
PON ağı
Kablo zinciri
Özellikler:
Yüksek Kanal İzolasyonu
Düşük PDL
Kompakt tasarım
Kanaldan kanala iyi tutarlılık
Geniş çalışma dalga boyu: 1270-1610nm
Geniş çalışma sıcaklığı:-20 ℃ ~ 70 ℃
Düşük ekleme kaybı
Yüksek güvenilirlik ve kararlılık
Teknik parametreler
Parametre | 4CH | 6CH | 8CH | 12CH |
Merkez dalga boyu (nm) | ITU veya ITU+1(Özelleştirilebilir başlangıç dalga boyu) | |||
Ürün Özellikleri | Mux veyaDemux veya Mux&Demux | |||
Kanal dalga boyu (nm) | 1270~1610 | |||
Merkez dalga boyu doğruluğu (nm) | ±0,5 | |||
Kanal aralığı (nm) | 20 | |||
Kanal geçiş bandı (@ -0.5db bant genişliği (nm) | >14 | |||
Ekleme kaybı (dB) | ≤1.4 | ≤2,6 | ≤3.0 | |
Kanal bütünlüğü (dB) | ≤0,5 | ≤0,5 | ≤0,5 | |
Kanal dalgalanması (dB) | 0.3 | |||
İzolasyon (dB) bitişik | >30 | >30 | >30 | |
İzolasyon (dB) Bitişik değil | >40 | >40 | >40 | |
Polarizasyona bağlı kayıp (dB) | <0,2 | |||
Polarizasyon Modu Dağılımı (PS) | <0,1 | |||
Yönlülük (dB) | >50 | |||
Geri dönüş kaybı (dB) | >45 | |||
Bağlayıcı tipi | LC/APCOveya belirtilen müşteri | |||
Maksimum güç (mW) | 500 | |||
Çalışma sıcaklığı (℃) | -20~70 | |||
Saklama sıcaklığı (℃) | -40~85 | |||
Paket tipi (mm) | LGX, Kutu, raf veya müşteri tarafından belirlenir | |||
Paket boyutu (mm) | LGX:201x256x44 veya 155x100x29 | |||
Kutu:100x80x10 veya 120x80x18 veya 141x120x28 | ||||
Raf : 1U: 484x260x44 veya 2U: 482x260x88 |
iş avantajı
Fiber optik iletişimde 10 yıldan fazla deneyime sahip tek noktadan FTTH çözümü
teknoloji
(1) Profesyonel olarak 15 yıldır optik cihazların yüksek hassasiyetli ambalaj üretimi ile uğraşmaktadır.
(2)Teknik ekibin 10 yılı
(3) Kendi temel teknolojilerine sahip olmak
