Dalga boyu aralığı: | 1260~1650nm | Bağlayıcı: | FC, SC, LC, ST, SMA veya özelleştirilmiş |
---|---|---|---|
Monitör Bağlantı Noktası: | RJ45, RS232 | rafa monte: | 19”Raf montajı 1U , 2U, 3U veya 4U |
Vurgulamak: | Matrix Optik Switch Rackmount,32x32 Optik Switch Rackmount,4x4 Optik Switch Ekipmanı |

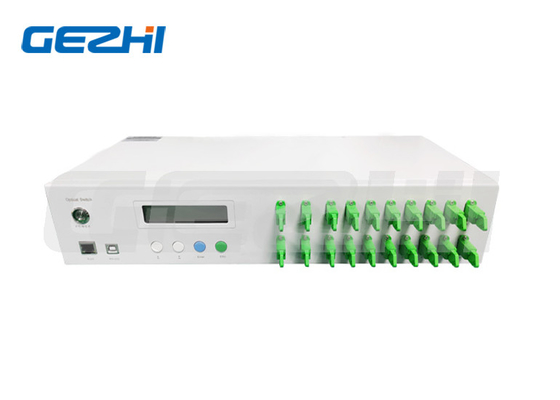

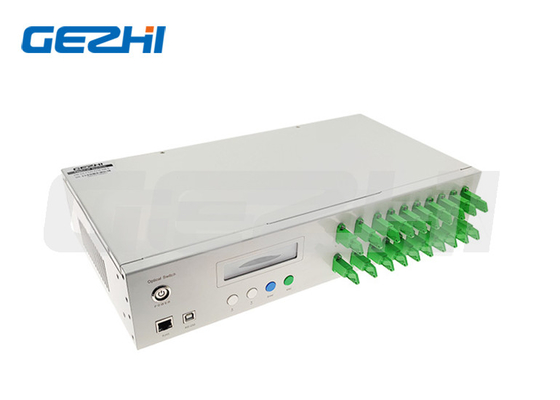

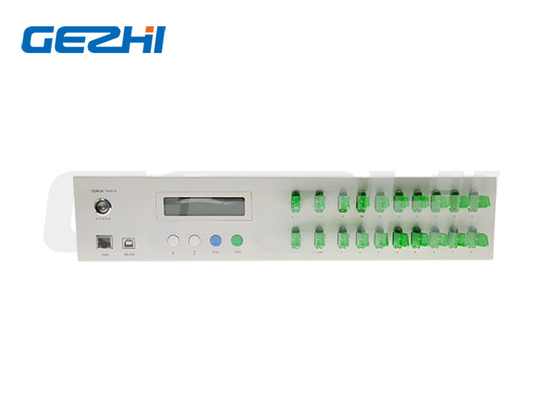

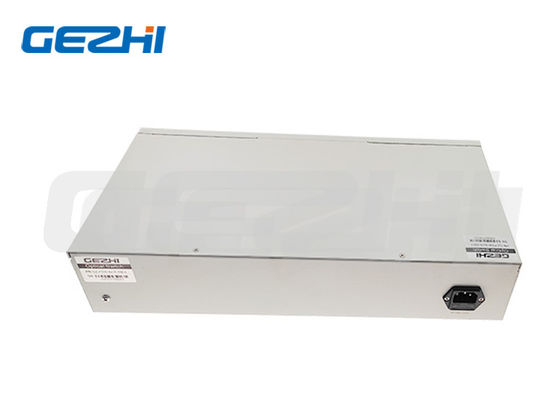

4x4, 8x8, 16x16, 32x32, Özelleştirilmiş Dalga Boyu Matris Optik Switch Rackmount
Matrix Optik Anahtar Rafa Monte
Matris optik anahtarlar, 4x4'ten 128x128'e kadar bağlantı noktası sayılarıyla kullanılabilen, yüksek performanslı, tamamen bloke olmayan, tamamı optik matris anahtarlardır.Başlıca ağ ekipmanı üreticileri tarafından en zorlu savunma uygulamalarında ve çok çeşitli ticari uygulamalarda sahada kanıtlanmıştır; düşük optik kayıp, düşük, güç gereksinimleri ve hızlı anahtarlama hızları.
Özellikler SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık LED ekran paneli.Görsel ekran, Rahat kullanım Şeffaf iletim sinyali.Yüksek kararlılık ve güvenilirlik Otomatik taramanın kanalı ve zaman aralığı ayarlanabilir RS232 Kontrolü ve RJ45 Ethernet Uzaktan Yönetimi |
Uygulamalar FITL Otomatik Ölçüm Optik Ağ Uzaktan İzleme Kablo İzleme ve Bakım sistemi
|
Teknik İndeks
Parametre | Birim | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
Dalga boyu aralığı | deniz mili | 1260~1650 | |||||||||
Dalga boyunu test etme | deniz mili | 1310/1550 | |||||||||
Ekleme Kaybı | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2,5 |
Geri dönüş kaybı | dB | SM ≥ 50 | |||||||||
karışma | dB | ≤-55 | |||||||||
PDL | dB | ≤0,05 | |||||||||
WDL | dB | ≤0,25 | |||||||||
TDL | dB | ≤0,25 | |||||||||
tekrarlanabilirlik | dB | ≤0,02 | |||||||||
Ömür | zamanlar | >107 | |||||||||
Anahtarlama Süresi | Hanım | ≤8 (Bitişik Kanal) | |||||||||
Optik Güç | mW | ≤500 | |||||||||
Bağlayıcı | / | FC, SC, LC, ST, SMA veya özelleştirilmiş | |||||||||
Monitör Bağlantı Noktası | / | RJ45, RS232 | |||||||||
Çalışan Güç Kaynağı (Fiş Tipi) | v | AC:220V (50/60Hz) veya DC:36V~72V | |||||||||
Çalışma sıcaklığı | ℃ | -10~+60 | |||||||||
Depolama sıcaklığı | ℃ | -40~+85 | |||||||||
rafa monte | mm | 19”Raf montajı 1U , 2U, 3U veya 4U |
Sipariş Bilgileri OSW-XxX-X-XX-X-XX-XX-XX-XX
OSW | mod | dalga boyu | paket | Elyaf Tipi | Elyaf Çapı | Bağlayıcı |
2x4 2x8 2x64 4x16 16x16 20x20 S=Tür |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm 460nm 780nm 980nm S=Belirt |
1U=1U Rafa Montaj 2U=2U Rafa Montaj 3U=3U Rafa Montaj 4U=4U Rafa Montaj S=Belirt |
M5=50/125 M6=62,5/125 Ö9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Belirt |
AC=Tek 85~265V DC=Tek 36~72V AA=Çift 85~265V DD=Çift 36~72V AD=AC85~265V+DC36~75V |
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Belirt |
