| Brand Name: | GEZHI or OEM |
| Model Numarası: | CWDM OADM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

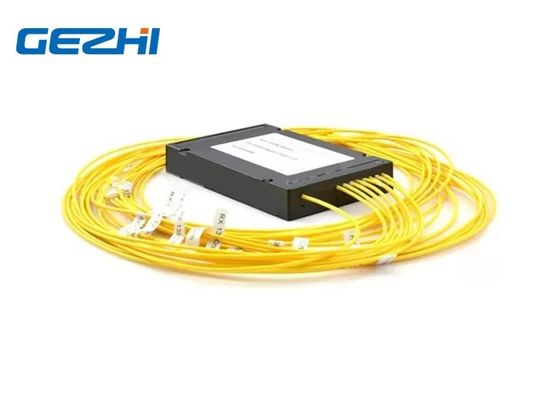

1 Kanal Çift Fiber CWDM OADM Doğu ve Batı Optik Ekleme ve Bırakma Çoklayıcılar
GEZHI, fiber ağlarınızdan daha fazla yararlanmanıza yardımcı olacak her şeyi sunar.CWDM optik ekleme / bırakma çoklayıcıları (OADM'ler) dahil.Optik Add & Drop çoklayıcı, dalga boyu kanallarını optik iletim lifine birleştirir.CWDM OADM'lerimiz, fiber optik sinyallerin çoğullaması ve yönlendirilmesi, seçici olarak bir CWDM akışından bireysel veya dalga boyu kanal kümelerinin eklenmesi ve düşürülmesi için WDM sistemlerinde kullanılır.Her ikisi de size trafik hacmi ve iletmek istediğiniz veri türü açısından daha fazla esneklik sağlar.
CWDM OADM Çoklayıcı Modülleri, basit takılabilir arayüz ile CWDM kanallarını yeni ağlara eklemek ve bırakmak.
CWDM OADM modülleri, dört dalga boyuna kadar destekleyen tek taraflı (Doğu veya Batı) ve çift taraflı (Doğu ve Batı) yapılandırmalarda mevcuttur.Her CWDM OADM, ITU-T G.694.2 CWDM ızgara standardında yer alan ve 20nm aralıklarla 1270nm'den 1610nm'ye kadar olan dalga boylarını kullanır.
Özellikleri
CWDM Izgarası
Düşük Ekleme Kaybı
Geniş Geçiş Bandı
Yüksek Kararlılık ve Güvenilirlik
Yüksek Kanal İzolasyonu
Epoksi İçermeyen Optik Yol
Uygulamalar
Metro / Erişim Ağları
CWDM Kanal Ekle / Bırak
CATV Fiberoptik Sistem
Şartname
|
Parametre |
birim |
1CH CWDM OADM | ||
| Ekle | Düşürmek | |||
| Kanal Dalgaboyu | mil | 1270 ~ 1610nm | ||
|
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 13 | ||
| Ekleme Kaybı | dB | 0.9 | 0.9 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
|
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -5 ~ 75 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L100x80x10 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Çizim
İki fiber üzerinden iki yönlü veri iletimi için EAST & WEST için bir kanal CWDM ekleme ve bırakma çoklayıcı.
Özelleştirilmiş Konektör
|
Bağlayıcı Tipi Çeşitli durumlarda farklı ihtiyaçlarınızı karşılamak için LC / SC / FC çeşitli konektörler mevcuttur.
|
Lehçe Türü UPC, dijital sinyal aktarımı için tasarlanmıştır.APC, RF video sinyali aktarımı ve FTTx uygulamaları için tercih edilir. |
|
|
Test Verileri
|
|
