| Brand Name: | GEZHI or OEM |
| Model Numarası: | 4CH OADM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

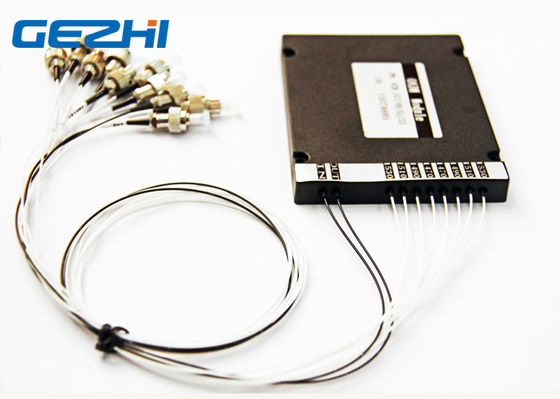

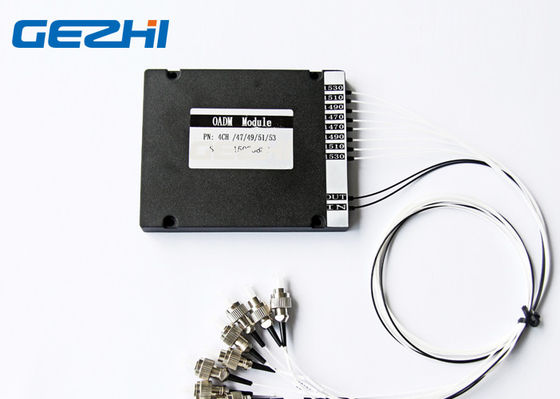

4 Kanal Optik Ekleme Bırak Çoklayıcı Tek fiber 1470/1490/1510/1530nm
GEZHI'nin Optik Ekleme Bırakma Çoklayıcı, dört kanallı CWDM dalga boyu 1470nm 1490nm 1510nm ve 1530nm ile tek liftir.Optik Ekle ve Bırak çoklayıcı, dalga boyu kanallarını bir optik iletim lifine birleştirir.Gezhi'nin 4CH CWDM OADM'leri, fiber optik sinyallerin çoğullaması veya çoğullaması ve yönlendirilmesi, seçici olarak bir CWDM akışından tek tek veya dalga boyu kanallarının eklenmesi ve düşürülmesi için WDM sistemlerinde kullanılır.
CWDM OADM modülleri, dört dalga boyunu destekleyen tek taraflı (Doğu veya Batı) ve çift taraflı (Doğu ve Batı) yapılandırmalarda mevcuttur.Her GEZHI'nin CWDM OADM'si, 20nm aralıklı 1270nm ila 1610nm veya 1271 ila 1611nm dalga boylarını kullanır.
Özellikleri
Esnek OADM ağı
4 kanal Doğu ve Batı
Amplifikasyon ve dispersiyon için orta açıklıklı erişim düğümleri
Elektrik gücü gerekmez.
Uygulamalar
Hücresel Uygulama
Fiber Optik amplifikatör
Acess Ağı
Hat İzleme
WDM Ağı
Telekomünikasyon
Şartname
|
Parametre |
birim |
4CH CWDM OADM | ||
| Ekle | Düşürmek | |||
| Kanal Dalgaboyu | mil | 1470,1490,1510,1530nm | ||
|
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 13 | ||
| Ekleme Kaybı | dB | 1.5 | 1.5 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
|
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -5 ~ 75 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L100x80x10 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Çizim
Batı ve Doğu
Tekli kanalı düşürür ve aynı kanalı çift taraflı iletimde ağ fiberine geri ekler.
Dört kanallı 1470,1490,1510,1530nm CWDM, tek fiberler üzerinden çift yönlü veri iletimi için EAST ve WEST için add and drop multiplexer.
Özelleştirilmiş Konektör
|
Bağlayıcı Tipi Çeşitli durumlarda farklı ihtiyaçlarınızı karşılamak için LC / SC / FC çeşitli konektörler mevcuttur.
|
Lehçe Türü UPC, dijital sinyal aktarımı için tasarlanmıştır.APC, RF video sinyali aktarımı ve FTTx uygulamaları için tercih edilir. |
|
|
|
|
