Ürün adı: | 100Ghz DWDM | dalga boyu: | C31 ila C46 |
---|---|---|---|
Kanal Geçiş Bandı: | 0,8 nm (100 Ghz) | Elyaf Türü: | Corning G657A1 |
Bağlayıcı: | LC / UPC | Uygulama: | Yoğun WDM Sistemleri |
Vurgulamak: | 100Ghz DWDM,16 Kanallı Yoğun WDM,16 CH DWDM Demux Modülü |
1x16 Kanal Pasif DWDM Demux Modülü CH31 ~ CH46 Tek Fiber
GEZHI '1x16 Kanal Pasif DWDM Demux düşük kayıplı, yüksek yoğunluklu ve bağımsız pasif optik modüldür.İnce film kaplama teknolojisine dayanmaktadır.1x16 Kanal Pasif DWDM demux, veri merkezleri ve Metro erişim uygulamaları için yüksek kanal izolasyonlu WDM çözümü sunar.1x16 Pasif DWDM, SC / APC konektörlü ABS Kutu paketidir.Çalışma dalga boyu CH31 ila CH46'dır.1x16 Pasif DWDM demux modülü, tek bir fiber üzerindeki uzun mesafeli fiber optik singal ağı için idealdir.
Özellikleri
Yüksek İzolasyon
Düşük PDL
İnce Film Filtre bazlı
Epoksi İçermeyen Optik Yol
Uygulamalar
Uzun Menzilli Ağlar
Yoğun WDM Sistemleri
CATV Fiber Optik Bağlantılar
Metro Ağları
Sipariş Bilgileri
DWDM | X | XX | X | XX | X | X | XX |
Kanal aralığı | Kanal Sayısı | Yapılandırma | 1. Kanal | Elyaf Türü | Fiber Uzunluğu | Giriş / Çıkış Konnektörü | |
1 = 100GHz |
04 = 4 Kanal 08 = 8 Kanal 16 = 16 Kanal X = Diğer
|
M = Mux D = Demux |
21 = Ch21 ...... 34 = Ch34 ...... 50 = CH50 ...... |
1 = Çıplak lif 2 = 900um gevşek tüp 3 = 2mm Kablo 4 = 3mm Kablo |
1 = 1 m 2 = 2m S = Belirli |
0 = Hiç 1 = YP / APC 2 = FC / PC 3 = SC / APC 4 = SC / PC 5 = LC / PC 6 = LC / APC S = Belirli |
Şartname
Parametre | birim | 1x16 DWDM Demux | |
Kanal numarası | - | 16Kanal | |
Çalışma Dalgaboyu | mil | CH31 ~ Ch46 | |
Kanal Merkezi Dalga Boyu | mil | ITU-T Grid (@DWDM) Instagram Profilini Görüntüle | |
Kanal Geçiş Bandı | mil | 0,8 (100 Ghz) | |
Ekleme Kaybı @PB | dB | <4.8 veya<3.5 Atla ile | |
Bitişik Kanal @Izolasyon | dB | > 30 | |
Bitişik Olmayan Kanalda İzolasyon | dB | > 40 | |
İzolasyon @Reflect Kanalı | dB | > 15 | |
Passband Ripple | dB | <0,5 | |
Polarizasyona Bağlı Kayıp | dB | <0.15 | |
Polarizasyon Modu Dağılımı | ps | <0.1 | |
Yönlülük ve Geri Dönüş Kaybı | dB | Yönlendirme:> 50 Geri Dönüş Kaybı:> 45 | |
Güç kontrolü | mW | <500 | |
Bağlayıcı | - | SC / APC | |
Elyaf Türü | - | SMF-28e veya Özelleştirilmiş | |
Çalışma sıcaklığı | ℃ | -5 ~ +75 | |
Depolama sıcaklığı | ℃ | -40 ~ +85 | |
Paket boyutu | aa | 19 "1U Rafa Montaj |

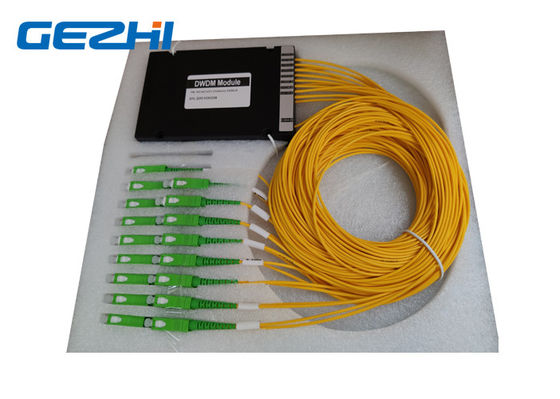

1x16 Kanal Pasif DWDM filtre basamaklı
19 "1U Raf Montajında 1x16 Kanal Pasif DWDM demux modülü
Çift Fiber DWDM
