| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x16-cwdm-S |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

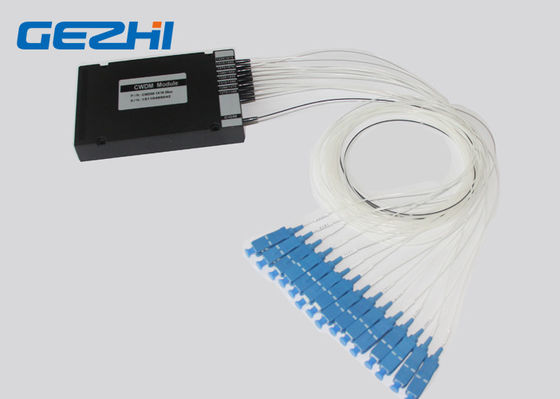

Tek Fiber 1x16 Kaba Dalga Boyu Bölümü Çoklayıcı SC / UPC pigtailed
GEZHI 1x16 kaba dalga boyu bölmeli çoklayıcı SC / UPC, düşük maliyetli erişim ve metro ağlarına entegrasyon için tasarlanmış dielektrik ince film filtre teknolojisine dayalı pigtail.900um gevşek tüp, 1 metre, SC / UPC pigtailed ile ABS kutusu ile paketi.Bu 1x16 kaba dalga boyu bölmeli çoklayıcı hücresel uygulama için kullanılır, Veri merkezleri 1390nm ve 1510nm hariç 1270 ~ 1610nm üzerinde sıkıca birlikte paketlenir.1x16 kaba dalga boyu bölmeli çoklayıcı modülü protokol şeffaftır ve 10 / 1G Ethernet, 16/8/4/2 / 1G, SDH / SONET, CATV, Fiber Kanal, FTTx, vb.Gibi uygulamalar için uygundur.
Özellikleri
Düşük takma kaybı
Yüksek kanal izolasyonu
Geniş geçiş bandı
Optik yolda epoksi içermez
Uygulamalar
Hat izleme
WDM ağı
Hücresel Uygulama
Telekomünikasyon
Erişim Ağı
Sipariş Bilgileri
| cwdm | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Kanal Sayısı | Modül tipi | Kablo tipi | Fiber uzunluğu | Giriş konektörü |
Çıktı konektörü |
|||||||
| cwdm | 01 = 1 kanal 02 = 2 Kanal 03 = 3 Kanal 04 = 4 Kanal ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 mm 1 = 142x102x14,5 mm 2 = LGX Kutusu 3 = 19 ″ 1U Raf X = Diğer |
00 = hiçbiri 09 = 900um Gevşek tüp 20 = 2.0mm 30 = 3.0mm |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = yok LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = FC / UPC FA = FC / APC X = Özel |
0 = yok |
Şartname
|
Parametre |
birim |
16CH CWDM | ||
| Mux | demux | |||
| Kanal Dalgaboyu | mil |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
Merkez dalga boyu |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı |
mil | > 13 | ||
| Maksimum Ekleme Kaybı | dB | <4.5 veyaAtla ile <3.0 | Atla ile <4.5 veya <3.0 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı |
dB | <0.1 | ||
|
Polarizasyon Modu |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -5 ~ 75 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L120x80x18 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Filtre Basamaklı

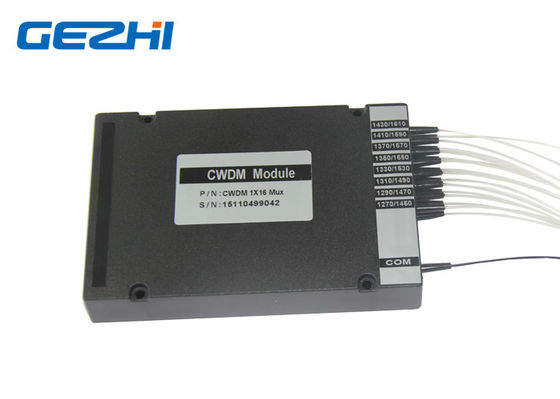

1x16 Optik CWDM Modülü
