Ürün adı: | OLP ekipmanı | Koruma Modu: | 1: 1 |
---|---|---|---|
dalga boyu: | 1310 ve 1550 nm | İzleme Limanı: | RJ45, RS-232 |
Bağlayıcı: | SC / PC | boyut: | 2U: 483 x 230 x 89 mm |
Vurgulamak: | 1550nm OLP Ekipmanları,1310nm OLP Optik Hattı,OLP Anahtar Sistemi |

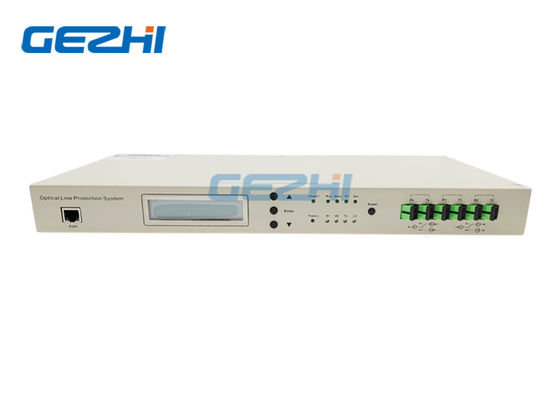

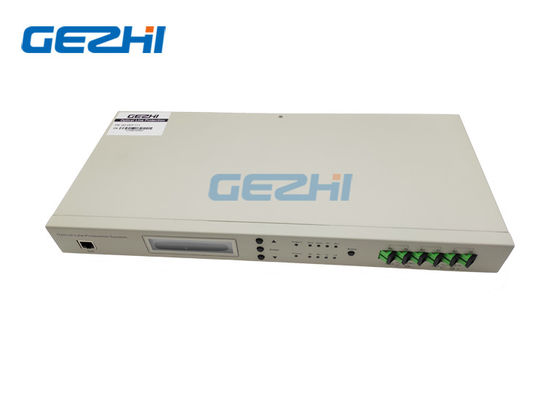

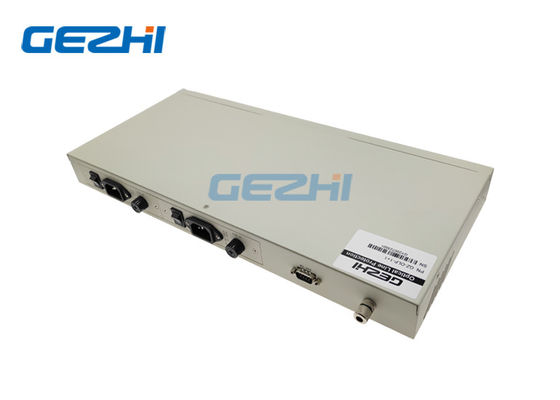

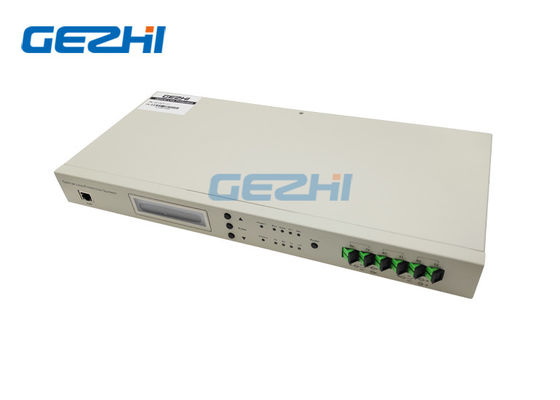

1: 1 OLP ekipmanı 1 + 1 Optik Hat Koruma Şalter Sistemi 1310 / 1550nm
GEZHI OLP (Optik Hat Koruması) ekipmanı, ağ iletim hattını korumak için optik sinyalin her iki ucunda bir tane olmak üzere çiftler halinde kullanılan bir cihazdır.OLP euipment bir yedekleme yolu oluşturmak için farklı yollardan boş optik fiber kullanır.Optik güç izleme ve otomatik anahtarlama gerçekleştirebilir.Gerçek zamanlı çalışan fiberdeki güç durumunu izleyerek.çalışan fiberin güç değeri kullanıcı tanımlı bir eşik değerinden daha düşük olduğunda otomatik olarak çalışan fiberden yedek fibere geçebilir. Optik iletişim ağında OLP, optik fiber ve yedek optik fiberin optik gücünü gerçek zamanlı olarak izler.Optik fiberin mevcut optik gücünün önceden ayarlanmış anahtarlama eşik değerinden daha düşük olması durumunda, alarm açılır ve optik iletim sistemi hattını korumak için otomatik olarak bekleme optik fiberine geçer.
Özellikleri
Düşük takma kaybı
Şeffaf iletim özellikleri
Kurumsal invaziv olmayan anahtar
Hat arızasından kaynaklanan kaybı azaltın
Kabin alanından tasarruf sağlayan plug-in tasarımı ile yüksek entegrasyon
İletim ağının güvenilirliğini artırın, ağ kalitesini artırın
Genişleme çok uygun
OLP, 1 U yüksekliğindeki tasarımı benimser ve standart 19 `` metal şasiye monte edilebilir.1 + 1 optik hat yedekleme sisteminde (1: 1 optik hat yedekleme sistemi) geçerlidir.Optik ana hat bozulduğunda, otomatik olarak yedek hatta geçerek sinyal iletimini koruyabilir.
1 + 1 koruma illüstrasyonu:
Fonksiyonel Özellikler
Gösterge ışığı bağlantı noktasındaki optik hattın durumunu gösterir
Anahtarlama eşiği gücü ve alarm eşiği gücü, LCD ekran veya ağ yönetimi erişimi ile ayarlanabilir
İki tür çalışma modu mevcuttur: otomatik ve manuel olarak ana hatta dönün.
Alıcı sahadaki ana ekipmanların anahtarlama için üç modu vardır: otomatik, zorlamalı manuel ve uzaktan kumanda
Otomatik geçiş süresi 20ms'den az
Çift sıcak yedek güç kaynağı ve çalışırken takılabilir
CLI uzaktan ağ yönetimi ile
Şartname
Sistem Parametresi | Teknik İndeks | |
Kalibrasyon Dalgaboyu | 1310nm ve 1550nm | |
Aktarım tarafındaki yerleştirme kaybı | <4.0dB | |
Alıcı taraftaki yerleştirme kaybı | <1.5dB | |
Geri dönüş kaybı | ≥ 45dB | |
Girişim | > 55dB | |
Polarizasyon Kaybı | <0.1dB | |
Optik Güç Aralığı Algılama | -50 ~ 20dBm | |
Anahtarlama süresi | <20 ms | |
Otomatik Anahtarlama Eşik Gücü | -30dBm | |
Anahtarlama Modu | Otomatik, zorlamalı Manuel, Uzak | |
Giriş / Çıkış Optik Erişim Bağlantı Noktası | SC / APC, SC / PC, FC / APC, FC / PC | |
Ağ Yönetimi Erişim Bağlantı Noktası | RJ45, RS232 | |
Ağ Yönetim Modu | CLI | |
Ürünün boyutu | 19 inç standart metal şasi | |
Çevresel Gereksinim | Çalışma sıcaklığı | -10 ℃ ~ 60 ℃ |
Depolama sıcaklığı | -40 ℃ ~ 80 ℃ | |
Bağıl nem | % 5 ~% 95, yoğuşmasız | |
Güç Kaynağı (Standart) | 220V / AC, 50 Hz;-48V / DC (İsteğe bağlı) | |
Güvenlik ve EMC | FCC, UL, CE, TUV, CSA Standartları ile uyumlu | |
Güç tüketimi | <5W |
1: 1 Koruma İllüstrasyonu
Fonksiyonel Özellikler
Gösterge ışığı bağlantı noktasındaki optik hattın durumunu gösterir
Anahtarlama eşiği gücü ve alarm eşiği gücü, LCD ekran veya ağ yönetimi erişimi ile ayarlanabilir
Alıcı sahadaki ana ekipmanların anahtarlama için üç modu vardır: otomatik, zorlamalı manuel ve uzaktan kumanda
Otomatik geçiş süresi 40ms'den az
Çift sıcak yedek güç kaynağı ve çalışırken takılabilir
CLI uzaktan ağ yönetimi ile
Teknik parametre
Sistem Parametresi | Teknik İndeks | |
Kalibrasyon Dalgaboyu | 1310nm ve 1550nm | |
Aktarım tarafındaki yerleştirme kaybı | <1.5dB | |
Alıcı taraftaki yerleştirme kaybı | <1.5dB | |
Geri dönüş kaybı | ≥ 45dB | |
Girişim | > 55dB | |
Polarizasyon Kaybı | <0.1dB | |
Optik Güç Aralığı Algılama | -50 ~ 20dBm | |
Anahtarlama süresi | <40 ms | |
Otomatik Anahtarlama Eşik Gücü | -30dBm | |
Anahtarlama Modu | Otomatik, zorlamalı Manuel, Uzak | |
Giriş / Çıkış Optik Erişim Bağlantı Noktası | SC / APC, SC / PC, FC / APC, FC / PC | |
Ağ Yönetimi Erişim Bağlantı Noktası | RJ45, RS232 | |
Ağ Yönetim Modu | CLI | |
Ürünün boyutu | 19 inç standart metal şasi | |
Çevresel Gereksinim | Çalışma sıcaklığı | -10 ℃ ~ 60 ℃ |
Depolama sıcaklığı | -40 ℃ ~ 80 ℃ | |
Bağıl nem | % 5 ~% 95 yoğuşmasız | |
Güç Kaynağı (Standart) | 220V / AC, 50 Hz; -48V / DC (İsteğe bağlı) | |
Güvenlik ve EMC | FCC, UL, CE, TUV, CSA Standartları ile uyumlu | |
Güç tüketimi | <5W |
