| Brand Name: | GEZHI or OEM |
| Model Numarası: | 2CH OADM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

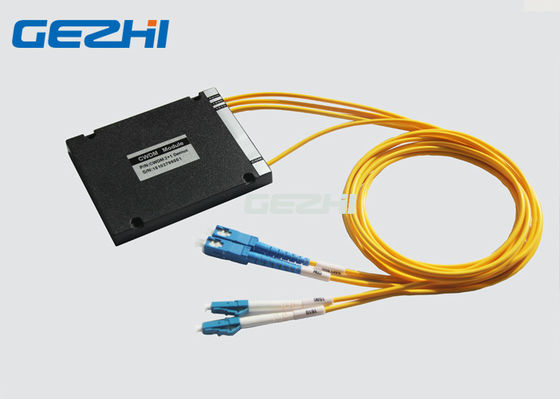

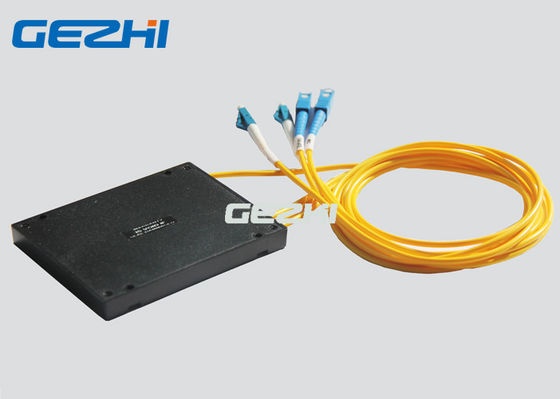

1510/1590nm CWDM OADM modülü 2 Kanal Optik Ekleme Bırak Çoklayıcı Tek Fiber
GEZHI'nin 1510 / 1590nm CWDM OADM modülü, 2 kanal CWDM dalga boyu1510nm ve 1590nm ile tek fiberdir.1510 / 1590nm CWDM OADM modülü, dalga boyu kanallarını bir optik iletim fiberine birleştirir.Gezhi'nin 1510 / 1590nm CWDM OADM modülü, fiber optik sinyallerin çoğullaması veya çoğullaması ve yönlendirilmesi, seçici olarak bir CWDM akışından tek tek veya dalga boyu kanallarının eklenmesi ve düşürülmesi için WDM sistemlerinde kullanılır.
CWDM OADM modülleri tek taraflı (Doğu veya Batı) ve çift taraflı (Doğu ve Batı) konfigürasyonlarda mevcuttur.Her GEZHI'nin CWDM OADM'si, 20nm aralıklı 1270nm ila 1610nm veya 1271 ila 1611nm dalga boylarını kullanır.
Özellikleri
Düşük Ekleme Kaybı
Tek taraflı Doğu veya Batı
Esnek OADM ağı
Elektrik gücü gerekmez.
Uygulamalar
Hücresel Uygulama
Optik Ekleme ve Bırakma
Acess Ağı
WDM Ağı
Telekomünikasyon
Şartname
|
Parametre |
birim |
2CH CWDM OADM | ||
| Ekle | Düşürmek | |||
| Kanal Dalgaboyu | mil | 1510,1590nm | ||
|
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 13 | ||
| Ekleme Kaybı | dB | <1.0 | <1.0 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
|
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -20 ~ 70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L100x80x10 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Çizim
Batı veya Doğu
Tek atımlı iletimde ağ fiberinden bir dalga boyuna özgü kanal düşürür veya ekler.
Tekli fiberler üzerinden çift yönlü veri iletimi için EAST veya WEST için iki kanal 1510 ve 1590nm CWDM ekleme ve bırakma çoklayıcı.
2 Kanallı Optik Add Drop Çoklayıcı filtre basamağı
1510/1590nm CWDM OADM modülü 2 Kanal Optik Ekleme Bırak Çoklayıcı Tek Fiber
|
|
