Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 4CH-OADM-Cı-WE-S | dalga boyu: | 1510,1530,1550,1570nm |
|---|---|---|---|
| Çizgi Türü: | Çift taraflı Tek elyaf | Bağlayıcı: | customzied |
| paket: | 100x80x10mm | Uygulama: | Telekomünikasyon |
| Vurgulamak: | CWDM Damla Ekleme Çoklayıcı,4CH Cwdm Damla Ekle,Çift Taraflı OADM |
||

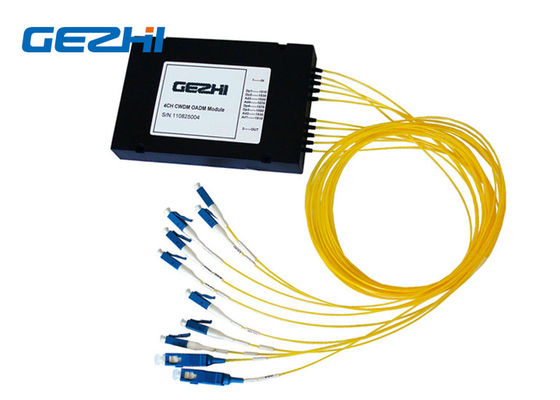

Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek Fiber
GEZHI en Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek FiberCWDM dalga boyu ile iletim1510, 1530, 1550, 1570nm.Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek Fiberdalga boyu kanallarını optik iletim lifine birleştirir.Gezhi enFiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek FiberWDM sistemlerinde fiber optik sinyallerin çoğullaması veya çoklu çoğaltılması ve yönlendirilmesi, seçici olarak bir CWDM akışından bireysel veya dalga boyu kanal kümelerinin eklenmesi ve düşürülmesi için kullanılır.Bu 4CH Optik CWDM OADM ekleme / bırakma mux demuxbir fiberde Dört dalga boyuna kadar destekleyen çift taraflı (Doğu ve Batı) konfigürasyonlarda mevcuttur.
|
Özellikleri Bir Fiber çalışma Düşük Ekleme Kaybı Esnek OADM ağı Çift taraflı Doğu ve Batı Elektrik gücü gerekmez
|
Uygulamalar Optik Ekleme ve Bırakma Acess Ağı Telekomünikasyon WDM Ağı Uzun Menzilli Ağlar
|
Şartname
|
Parametre |
birim |
4CH CWDM OADM | ||
| Ekle | Düşürmek | |||
| Kanal Dalgaboyu | mil | 1510, 1530, 1550, 1570 nm | ||
|
Merkez dalga boyu doğruluk |
mil | ± 0.5 | ||
| Kanal aralığı | mil | 20 | ||
|
Kanal Geçiş Bandı (@ -0.5dB bant genişliği |
mil | > 15 | ||
| Ekleme Kaybı | dB | <1.8 | <1.8 | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | > 30 | |
| Bitişik olmayan | dB | > 40 | ||
|
Inertion Kayıp Sıcaklığı Duyarlılık |
dB / ℃ |
<0.005 |
||
|
Dalgaboyu Sıcaklığı değişken |
mil / ℃ |
<0.002 | ||
|
Kutuplaşmaya Bağımlı kayıp |
dB | <0.1 | ||
|
Polarizasyon Modu Dağılım |
dB | <0.1 | ||
| Yönelme | dB | > 50 | ||
| Geri dönüş kaybı | dB | > 45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Uygulama Sıcaklığı | ℃ | -20 ~ 70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ 85 | ||
| Paket boyutu | aa | L100x80x10 | ||
Not: 1. Özelleştirme mevcuttur.
2. Konektör ile belirtilmiştir
Çizim
Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek Fiber
Tekli kanalı düşürür ve aynı kanalı çift taraflı iletimde ağ fiberine geri ekler.
4 kanallı 1510,1530,1550,1570nm Tekli fiberler üzerinden çift yönlü veri iletimi için EAST ve WEST için CWDM ekleme ve bırakma çoklayıcı.
Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek Fiberfiltre basamağı
Fiber Optik CWDM OADM Add / Drop Mux Demux Modülü 4CH Çift Taraflı Tek Fiber
