| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x18-CWDM-S |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T/T, Western Union |
18CH CWDM Mux Demux Modülü 1270~1610nm düşük kayıplı BIDI CWDM
Düşük maliyetli erişim ve metro ağlarına entegrasyon için tasarlanmış, dielektrik ince film filtre teknolojisine dayalı GEZHI 18CH düşük kayıplı BIDI CWDM.GEZHI 18CH CWDM, yalnızca 3.5dB bağlantı ekleme kaybıyla tek bir optik fiber üzerinde 18 adede kadar CWDM kaynağını çoğaltabilen bir optik çoklayıcıdır.900um gevşek tüp, 1 metre, COM-SC/UPC konektör, LC/UPC konektörlü diğer çıkış ile 120*80*18mm ABS kutusu ile paketi.18CH CWDM filtresi, yüksek kanal izolasyonuna sahiptir ve bu nedenle çift yönlü bir sistemde kullanılabilir.Modül, çoklayıcı veya çoklayıcı olarak kullanılabilir ve bir çerçevede tek bir yuva kullanır veya bir N-kutusu içinde bağımsız olarak kullanılabilir.
Özellikleri
- İyi tekdüzelik ve düşük ekleme kaybı
- Düşük Polarizasyona Bağlı Kayıp
- Mükemmel Çevresel Kararlılık
Uygulamalar
Şartname
|
Parametre |
Birim |
18 Kanal CWDM | ||
| mux | Demux | |||
| Kanal Dalgaboyu | deniz mili |
1270~1610nm |
||
|
merkez dalga boyu |
deniz mili | ±0,5 | ||
| Kanal aralığı | deniz mili | 20 | ||
|
Kanal Geçiş Bandı |
deniz mili | >14 | ||
| Maksimum Ekleme Kaybı | dB | <5.5 veya<3,5 ile Atla | <5,5 veya <3,5 ile Atla | |
| Kanal Dalgalanması | dB | 0.3 | ||
|
İzolasyon |
bitişik | dB | >30 | |
| bitişik olmayan | dB | >40 | ||
|
Eylemsizlik Kaybı Sıcaklığı |
dB/℃ |
<0,005 |
||
|
Dalgaboyu Sıcaklığı |
deniz mili/ ℃ |
<0,002 | ||
|
Polarizasyona Bağlı |
dB | <0,1 | ||
|
Polarizasyon Modu |
dB | <0,1 | ||
| Yönelme | dB | >50 | ||
| Geri dönüş kaybı | dB | >45 | ||
| Maksimum Güç Kullanımı | mW | 300 | ||
| Çalışma Sıcaklığı | ℃ | -5~+75 | ||
| Depolama sıcaklığı | ℃ | -40~85 | ||
| paket boyutu | mm | L120x80x18 | ||
Not: 1. Özelleştirme mevcuttur.
2. Bağlayıcı ile belirtilir
Sipariş Bilgileri
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Kanal Sayısı | Modül tipi | Kablo tipi | lif uzunluğu | Giriş konektörü |
Çıktı bağlayıcı |
|||||||
| CWDM | 01=1Kanal 02=2 Kanal 03=3 Kanal 04=4 Kanal ...... 16=16Kanal 17=17Kanal 18=18Kanal |
0=100x80x10mm 1=142x102x14,5 mm 2=LGX Kutusu 3=19″1U Raf X=Diğerleri |
00=yok 09=900um Gevşek boru 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=yok LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Özelleştirilmiş |
0=yok |
Basamaklı Filtre
18CH BIDI CWDM paketi

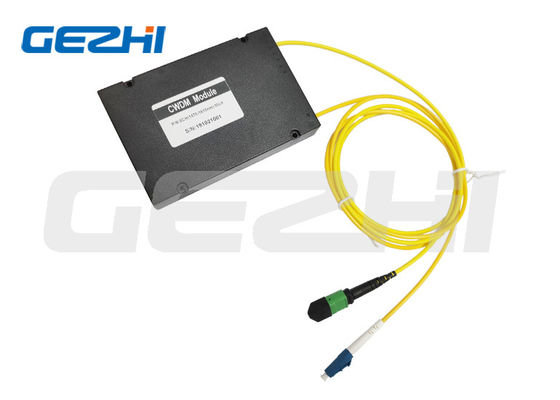

18CH BIDI CWDM modülü
|
|
