| Brand Name: | GEZHI or OEM |
| Model Numarası: | CWDM16CHMA |
| Moq: | 1 PARÇA |
| fiyat: | Get Latest Price |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T/T, Paypal, Western Union |

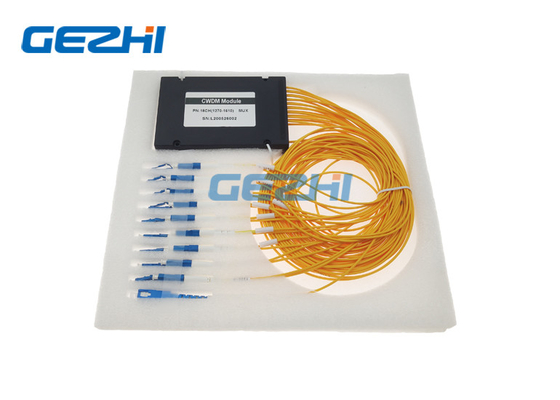

16CH Dalga Bölmeli Çoklayıcı
GEZHI 16CH Kaba dalga bölmeli çoğullama (CWDM) teknolojisi, fiber optik veri kablolarının bant genişliği kapasitesini artırmanın bir yolu olarak geliştirilmiştir.CWDM, her bir sinyali taşımak için ışığın farklı dalga boylarını kullanarak çoklu optik taşıyıcı sinyalleri tek bir optik fiberde çoğaltır.16CH Dalga Bölmeli Çoklayıcının dalga boyu, özel seçim için 1260~1620nm'dir.Ayrıca gereksinim olarak monitör bağlantı noktası ve 1310nm gri bağlantı noktası eklenebilir.
|
Özellikler |
Uygulamalar |
|
|
16CH Dalga Bölmeli Çoklayıcı Spesifikasyonu
Özellikler
| Parametre | 4 Kanal | 8 Kanal | 18 Kanal | ||||
| mux | Demux | mux | Demux | mux | Demux | ||
| Kanal Dalga Boyu (nm) | 1270~1610 | ||||||
| Merkez dalga boyu Doğruluğu (nm) | ±0,5 | ||||||
| Kanal Aralığı (nm) | 20 | ||||||
| Kanal Geçiş Bandı (@-0.5dB bant genişliği (nm) | >13 | ||||||
| Ekleme Kaybı (dB) | ≤1,6 | ≤2,5 | ≤3,5 | ||||
| Kanal Tekdüzeliği (dB) | ≤0,6 | ≤1.0 | ≤1,5 | ||||
| Kanal Dalgalanması (dB) | 0.3 | ||||||
| İzolasyon (dB) | bitişik | Yok | >30 | Yok | >30 | Yok | >30 |
| bitişik olmayan | Yok | >40 | Yok | >40 | Yok | >40 | |
| Eylemsizlik Kaybı Sıcaklık Hassasiyeti (dB/°C) | <0,005 | ||||||
| Dalga Boyu Sıcaklık Değişimi (nm/°C) | <0,002 | ||||||
| Polarizasyona Bağlı Kayıp (dB) | <0,1 | ||||||
| Polarizasyon Modu Dağılımı | <0,1 | ||||||
| Yönlülük (dB) | >50 | ||||||
| Geri Dönüş Kaybı (dB) | >45 | ||||||
| Maksimum Güç Taşıma (mW) | 300 | ||||||
| Çalışma Sıcaklığı (°C) | -5~+75 | ||||||
| Saklama Sıcaklığı (°C) | -40~85 | ||||||
| Paket boyutu (mm) | U100 x G80 x Y10 veya U140xG115xY18 | ||||||
| CWDM | Kanal aralığı | Kanal Sayısı | Yapılandırma | 1. Kanal | Elyaf Tipi | Elyaf Uzunluğu | Giriş/Çıkış Konnektörü |
| C=CWDM Izgarası | 04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 Kanal N=N Kanalı |
M=Çok D=Demux'u Kaldır O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=özel |
1=Çıplak elyaf 2=900um gevşek tüp 3=2mm Kablo 4=3mm Kablo |
1=1m 2=2m S=Belirt
|
0=Yok FA=FC/APC =FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Belirt |
|
|
