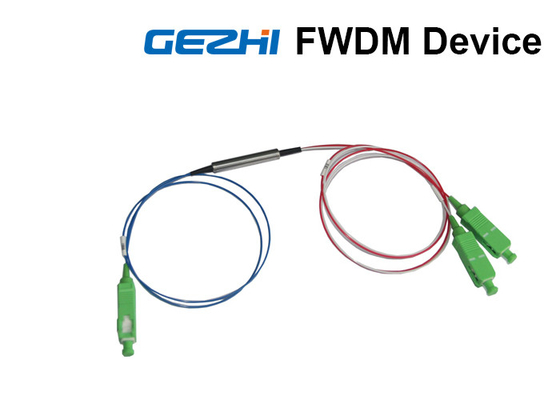

3 Bağlantı Noktalı FWDM Filtresi CWDM Mux Demux Pass 1490nm Yansıtma 1310 / 1550nm

EDFA, Raman amplifikatörleri, WDM ağları ve fiber optik enstrümantasyonda yaygın olarak kullanılan FTTX Filtresi WDM modülü, İnce Film Filtresi (TFF) teknolojisine dayalıdır.Cihaz, farklı dalga boylarındaki ışığı geniş bir dalga boyu aralığında birleştirir veya ayırır.Çift yönlü iletişim sağlamak için tek bir fiberin kapasitesini genişletebilir, böylece optik ağ yükseltme ve genişletmede yaygın olarak kullanılır veya yeni kapsamlı iş vb.



GEZHI Photonics, özel uygulamalarınız için belirli dalga boyu bantlarına göre özelleştirilmiş, filtre tabanlı dalga boyu bölmeli çoğullama (WDM) filtre cihazları sağlar.Bildiğiniz gibi, GEPON sisteminin kendisi 1310/1490'da çalışır, bu nedenle burada CATV sinyali 1550nm kullanılarak aynı fiber üzerinden iletilir ve FWDM, tüm bunların "karıştığı" bir yerdir.





Tip		FWDM
Çalışma Dalgaboyu T: iletim dalga boyu R: yansıma dalga boyu 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	deniz mili	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
İletim ekleme kaybı	dB	≤0,80
Yansıma ekleme kaybı	dB	≤0,60
İletim kanalı izolasyonu	dB	≥30
Yansıma kanalı izolasyonu	dB	≥17
PDL	dB	≤0,1
dalga boyu termal stabilite	nm/℃	≤0,003
Ekleme kaybı termal kararlılığı	dB/℃	≤0,005
Yönelme	dB	≥55
Geri dönüş kaybı	dB	≥45
Çalışma sıcaklığı	℃	-20~+70
Depolama sıcaklığı	℃	-40~+85

Not: 1. Özelleştirme mevcuttur.

2. konektörsüz olarak belirtilir ve konektör başına ek 0,2dB kayıp eklenir.



• Geçiş (İletim) Kanalı: 1490nm
• Yansıma Kanalı: 1310nm ve 1550nm
• Yüksek İzolasyon, Güvenilirlik ve kanal izolasyonu
• Düşük Ekleme kaybı ve mükemmel çevresel güvenilirlik
• RoHS Uyumlu



• 250um çıplak fiber için Cam Tüp Paketi
• 250um çıplak fiber ve 900um fiber için Çelik Boru paketi
• 900um, 2.0mm ve 3.0mm fiber için ABS kutusu
• Not:250um çıplak fiber, konektörle donatılmak için çok ince



Resim AT13/R15, T14/R1315, T1415/R13 FTTX Filtre WDM içindir
Resim BT15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filtre WDM içindir
