Doğu ve Batı Trafiği için 4 Kanal CWDM Mux Demux Fotonik Dubleks CWDM OADM

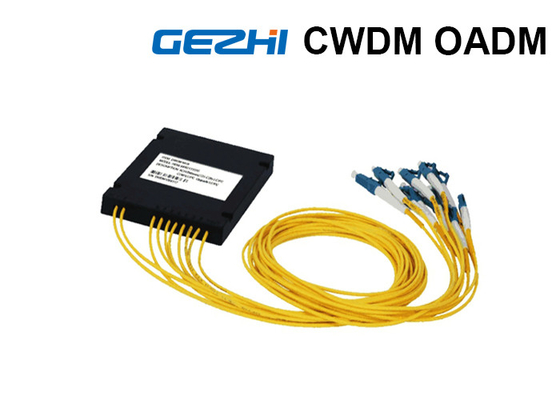

Doğu-Batı Trafiği için GEZHI Photonics Dubleks CWDM OADM

Dubleks CWDM/AD modülleri, Doğu-Batı Trafiği için çift fiber Dubleks CWDM MUX ve DEMUX bağlantısı üzerinden seçilen dalga boylarını ekler (çoğullama) ve düşürür (çoğullamayı çözer).

GEZHI PHOTONICS CWDM OADM ( CWDM/AD) modülleri, Course Wave Division Multiplexing (CWDM) Optik Add and Drop Multiplexer'lardır (OADM).Buradaki "ekle" ve "bırak", cihazın mevcut çok dalga boylu bir WDM sinyaline bir veya daha fazla yeni dalga boyu kanalı ekleme ve bu sinyalleri başka bir ağ yoluna ileterek bir veya daha fazla kanalı bırakma (çıkarma) yeteneğini ifade eder. .

CWDM/AD, kurumsal ve metro erişim ağlarında artan bant genişliği talebi için ideal çözüm sağlayan ve ağ için önemli maliyet tasarrufları sağlayan, noktadan noktaya, halka veya veri yolu yapılandırmalarının uygulamaları için tasarlanmış pasif bir optik ekle/bırak çoklayıcıdır. ekipman üreticileri, maliyeti daha düşük, tedariki daha kolay ve çalıştırması daha basit olan metro erişim sistemlerini geliştirmelerini sağlıyor.

Eklenen/çıkarılan kanallar, ekipman tarafında herhangi bir GEZHI PHOTONICS CWDM alıcı-vericisine arayüzlenir ve ayrıca müşterinin seçimine göre bu çoklayıcılar için Ekspres Bağlantı Noktası, Monitör Bağlantı Noktası, 1310nm geçiş bandı bağlantı noktası ve 1550nm bağlantı noktası gibi isteğe bağlı bağlantı noktası yapılandırmaları sağlıyoruz.

Ön Panel Detayları



Ortak bağlantı noktası:

• Hem batı hem de doğu trafiğinde ana hat girişi ve çıkışı.
• LC, SC, ST ve FC konnektörleri mevcuttur.

B Batıda Port Ekle/Bırak:

• Batıda Ekle ve Bırak.
• LC, SC, ST ve FC konnektörleri mevcuttur.
• ITU-T G.657A1 CWDM standardına uyumlu 1270nm'den 1610nm'ye, 20nm artışla

C Doğuda Port Ekle/Bırak:

• Ekle ve doğuya bırak.
• LC, SC, ST ve FC konnektörleri mevcuttur.
• ITU-T G.657A1 CWDM standardına uyumlu 1270nm'den 1610nm'ye, 20nm artışla

NOT:
Gerçek yerleşim, seçilen konektör tipine ve diğer faktörlere bağlıdır.Bununla birlikte, ana şema aynı kalır Müşteri seçimine göre bu çoklayıcılar için Ekspres Bağlantı Noktası, Monitör Bağlantı Noktası, 1310nm geçiş bandı bağlantı noktası ve 1550nm bağlantı noktası gibi isteğe bağlı bağlantı noktası yapılandırmaları da sağlıyoruz. 1310nm eski SDH/SONET, CWDM dalga boyları 1270, 1290 , 1310, 1330 ve 1350nm kullanılmamalıdır.1550nm eski SDN/SONET ile kullanırken, 1510, 1530, 1550, 1570 ve 1590nm CWDM dalga boyları kullanılmamalıdır.
