| Brand Name: | GEZHI or OEM |
| Model Numarası: | 8CH CCWDM Modülü |
| Moq: | 8CH CCWDM için 1 adet |
| fiyat: | Get Latest Price |
| Delivery Time: | 2~7 iş günü |

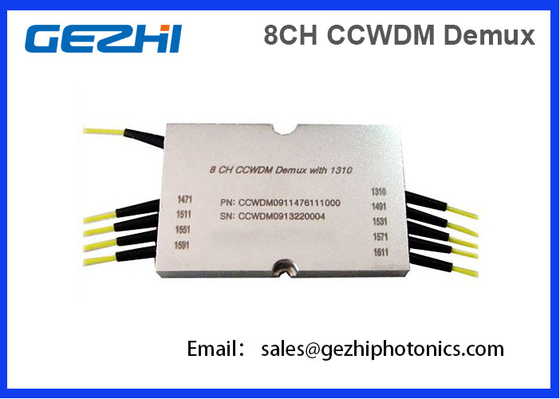

8CH CCWDM Modülü Kompakt Kaba Dalga Boyu Bölmeli Çoklayıcı
Mini CCWDM'ler(Kompakt Kaba Dalga Boyu Bölmeli Çoklayıcılar), tepsi montajlı uygulamalar için ideal, kompakt, yerden tasarruf sağlayan bir tasarımda sunulur.Mini CCWDM'ler bir yükseltme bağlantı noktasıyla birlikte sunulur.GEZHI Photonics'in yeni teknolojisi.Normal CWDM modülünü karşılaştırın, boyut daha kompakttır.
ve düşük ekleme kaybı ve Yüksek İzolasyon.
Kaba Dalga Boyu Bölmeli Çoğullama (CWDM) ağları, çok dalga boylu optik sinyalleri birleştirmek ve bölmek için çoklayıcı/çoğullama çözücü (MUX/DEMUX) modüllerine ihtiyaç duyar.Bu modüller genellikleCWDM MUX/DEMUX.Son derece güvenilir pasif optiklerle birleştiğinde (örn.CWDM SFP/SFP+ alıcı-verici), CWDM MUX/DEMUX modülleri, operatörlerin yerel döngü ve kurumsal mimarilerde mevcut fiber bant genişliğinden tam olarak yararlanmasını sağlar.GEZHI Photonics, tek yönlü veya çift yönlü konfigürasyonlarda 18 adede kadar kanala (20nm aralıklı) sahip bir dizi CWDM MUX/DEMUX modülü sağlar
Uygulamalar
• Erişim / Metro CWDM ağları
• WDM PON'u
• Kurumsal ağlar
Özellikler
parametreler:
| Tanım | Birim | dak. | Tipik | Maks. | |||
| İsteğe bağlı kanal kaybı | dB | 1.0 | 1.5 | ||||
| Geçiş bandı genişliği | deniz mili | 13 | 15 | ||||
| Pürüzsüzlük | dB | 0.3 | 0,5 | ||||
| Bitişik kanal izolasyonu | dB | 30 | 35 | ||||
| Bitişik olmayan kanal izolasyonu | dB | 35 | 40 | ||||
| Yönelme | dB | 50 | |||||
| PDL | dB | 0.2 | |||||
| PMD | ps | 0.2 | |||||
| Maks.güç | mw | 300 | |||||
| Geçiş kanalı ekleme kaybı | P | dB | 1.0 | 1.5 | |||
| A | 1.5 | 2.5 | |||||
| kanal dalga boyu | deniz mili |
1471 1491 1511 1531 1551 1571 1591 1611 İsteğe göre veya 1260-1625 arası herhangi bir 4 kanal seçilebilir |
|||||
| Çalışma sıcaklığı | °C | -10 ~+70 | |||||
| Depolama sıcaklığı | °C | -40 ~+85 | |||||
| paket | mm | 44(B)X28(G)X6(Y) | |||||
8ch CCWDM Modül Spektrumu
Çağrı Boyutları :
Ağ Sisteminde CWDM Uygulaması
Sipariş Bilgisi:
| CCWDM8- | XXXX- | X- | X- | XX- | X- | X |
| dalga boyu | Seviye | Örgü Tipi | Uzunluk | bağlayıcı | paket | |
|
1471 1491 1611 |
P A |
0=çıplak elyaf 1=900um gevşek tüp 2=2mm kablo 3=3mm kablo |
05=0.5m 10=1.0m 15=1.5m |
0=yok 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Diğerleri |
0=Standart 1=Özel |
|
|
