| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x4 CH CCWDM Modülü |
| Moq: | 1x4 CH CCWDM Modülü için 1 |
| fiyat: | Get Latest Price |
| Delivery Time: | 2~7 iş günü |

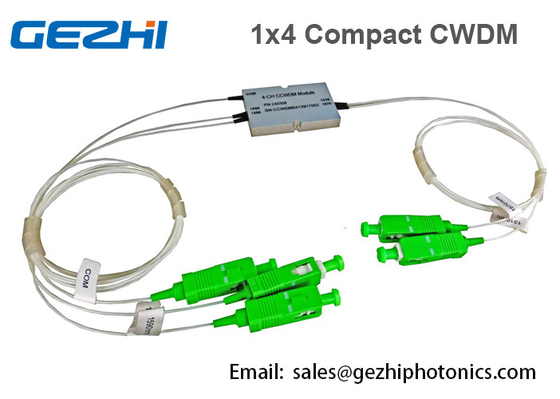

Pasif Optik Ağda 1x4 CH Optik CCWDM Mux / Demux Modülü
GEZHI Fotonik CCWDM'ler.Kompakt kaba dalga boyu bölmeli çoklayıcılar veya CCWDM'ler, geleneksel CWDM modüllerinin 1/4 boyutundan daha küçük bir pakette üretim maliyetlerini düşürürken optik performansı önemli ölçüde artırmak için tasarlanmış entegre optik modüllerdir.
CCWDM'lerimiz yüksek dalga boyu doğruluğu ve kararlılığı, düşük ekleme kaybı, yüksek izolasyon, düşük polarizasyona bağlı kayıp ve epoksi içermeyen bir optik yola sahiptir.Telcordia 1209/1221 onaylı CCWDM'miz, GEZHI Photonics'in tescilli optik tezgah platformu üzerine kuruludur ve karşılaştırılabilir tüm CWDM'ler arasında en küçük ayak izine sahip olduğuna inanıyoruz.20 nm kanal aralığı ve geniş bant geçiş özellikleri ile düşük maliyetli soğutmasız lazerlerle datacom veya telekom ağ uygulamalarına izin verir.Bu CCWDM Mux/Demux'lar dört veya sekiz kanalda mevcuttur ve 16 kanallı sistemler için bir genişletme bağlantı noktası içerir.
Özellikler
Uygulamalar
parametreler:
| Tanım | Birim | dak. | Tipik | Maks. | ||
| İsteğe bağlı kanal kaybı | dB | 0.8 | 1.0 | |||
| Geçiş bandı genişliği | deniz mili | 13 | ||||
| Pürüzsüzlük | dB | 0.3 | 0,5 | |||
| Bitişik kanal izolasyonu | dB | 30 | 35 | |||
| Bitişik olmayan kanal izolasyonu | dB | 40 | 45 | |||
| Yönelme | dB | 55 | ||||
| PDL | dB | 0.2 | ||||
| PMD | ps | 0.2 | ||||
| Maks.güç | mw | 300 | ||||
| Geçiş kanalı ekleme kaybı | P | dB | 0.8 | 1.0 | ||
| A | 1.0 | 1.5 | ||||
| kanal dalga boyu | deniz mili |
1471 1491 1511 1531 1551 1571 1591 1611 İsteğe göre veya 1260-1625 arası herhangi bir 4 kanal seçilebilir |
||||
| Çalışma sıcaklığı | °C | 0 ~+70 | ||||
| Depolama sıcaklığı | °C | -40 ~+85 | ||||
| paket | mm | 44(B)X28(G)X6(Y) | ||||
CWDM CCWDM'yi Karşılaştırın
CWDM teknolojisi uzun süredir çok popüler olmasa da, mühür CWDM talebi haline geldiğinde, geliştiricilerin çoklayıcılar oluşturmak için teknolojiyi "yükselttiklerini" belirtmekte fayda var.
Kanıtlanmış "eski" basamaklı CWDM filtre teknolojisinin aksine, düzlemsel teknoloji ile üretilen gelişmiş CWDM çoklayıcılar.
Bu teknoloji, ince film filtreler ve kolimatörlerle tamamlanan karmaşık bir düzlemsel dalga kılavuzunun oluşturulmasını içerir.bu teknoloji kullanılarak yapılan çoklama cihazlarına CCWDM çoklayıcılar (CompactCWDM) denir.
Yukarıdaki resim, CWDM çoklayıcıların bir iç yapısıdır.Solda - çoklayıcı CWDM filtre aşaması temelinde bir klasik, sağda - CCWDM çoklayıcı.
Üstteki CCWDM çoklayıcılar, bir kibrit kutusundan biraz daha büyük olan boyutları nedeniyle ilk etapta popüler değildi.
İnternet servis sağlayıcılarının mühendisleri, standart bir yama panelinde düzeltilmesi zor olan bu kadar küçük bir cihaza karşı temkinli davranıyorlar.
Çağrı Boyutları :
Sipariş Bilgisi:
| CCWDM4+1- | XXXX- | X- | X- | XX- | X- | X |
|
|
dalga boyu | Seviye | Örgü Tipi | Uzunluk | bağlayıcı | paket |
|
1471 1491 1611 |
P A |
0=çıplak elyaf 1=900um gevşek tüp 2=2mm kablo 3=3mm kablo |
05=0.5m 10=1.0m 15=1.5m |
0=yok 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Diğerleri |
0=Standart 1=Özel |
|
|
