| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-16CH CWDM |
| Moq: | 1 |
| fiyat: | Get Latest Price |
| Delivery Time: | 2~7 iş günü |
| Payment Terms: | T/T, Western Union, Paypal |
WDM Ağı, CATV sistemi için pasif cihaz 1x16 CWDM Mux Demux.
Ürün Açıklaması
GEZHI Photonics, her türlü uygulama ve ağ çözümüne uygun eksiksiz bir CWDM Mux-Demux ve Optik Ekleme Bırakma Çoklayıcı (OADM) birimleri sunmaktadır.En yaygın olanlardan bazıları şunlardır: Gigabit ve 10G Ethernet, SDH/SONET, ATM, ESCON, Fiber Kanal, FTTx ve CATV.
GEZHI'nin Kaba dalga boyu bölmeli çoklayıcısı (CWDM Mux/Demux), ince film kaplama teknolojisi ve akısız metal birleştirici mikro optik ambalajın tescilli tasarımını kullanır.Düşük ekleme kaybı, yüksek kanal izolasyonu, geniş geçiş bandı, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar.
CWDM Mux Demux ürünlerimiz, tek bir fiber üzerinde 16 kanala ve hatta 18 kanala kadar Çoğullama sağlar.WDM ağlarında düşük ekleme kaybı gerektiğinden, IL'yi bir seçenek olarak azaltmak için bir CWDM Mux/Demux modülüne "Bileşeni Atla" da ekleyebiliriz.Standart CWDM Mux/Demux paket tipi şunları içerir: ABS kutu paketi, LGX paketi ve 19” 1U rafa montaj.
Özellikler
* Düşük Ekleme kaybı
* Geniş Dalga Boyu Aralığı
* Düşük Karışma
* Yüksek Stabilite, Yüksek Güvenilirlik
* Optik Yolda Epoksi içermez
* Mandallı ve Mandalsız
Uygulamalar
* Hat İzleme
* WDM Ağı
* Telekomünikasyon
* Hücresel Uygulama
* Fiber Optik amplifikatör
* Erişim Ağı
Teknik parametre
| Parametre | Birim | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| mux | Demux | mux | Demux | mux | Demux | mux | Demux | ||||
| Kanal Dalgaboyu | deniz mili | 1270~1610 nm ve 1271~1611 | |||||||||
| Merkez dalga boyu Doğruluğu | deniz mili | ±0,5 | |||||||||
| Kanal aralığı | deniz mili | 20 | |||||||||
| Kanal Geçiş Bandı (@-0.5dB bant genişliği) | deniz mili | >13 | |||||||||
| Ekleme Kaybı | dB | 0.8 | 1.5 | 2,5 ve 1,8 | 5.2 & 3.5 | ||||||
| Kanal Dalgalanması | dB | 0.3 | |||||||||
| İzolasyon | bitişik | dB | Yok | >30 | Yok | >30 | Yok | >30 | Yok | >30 | |
| bitişik olmayan | dB | Yok | >40 | Yok | >40 | Yok | >40 | Yok | >40 | ||
| Eylemsizlik Kaybı Sıcaklık Hassasiyeti | dB/℃ | <0,005 | |||||||||
| Dalga Boyu Sıcaklık Değişimi | deniz mili/℃ | <0,002 | |||||||||
| Polarizasyona Bağlı Kayıp | dB | <0,1 | |||||||||
| Polarizasyon Modu Dağılımı | dB | <0,1 | |||||||||
| Yönelme | dB | >50 | |||||||||
| Geri dönüş kaybı | dB | >45 | |||||||||
| Maksimum Güç Kullanımı | mW | 300 | |||||||||
| Çalışma Sıcaklığı | ℃ | -5~+75 | |||||||||
| Depolama sıcaklığı | ℃ | -40~85 | |||||||||
| paket boyutu | mm | U100xG80xY10 | U141xG115xY18 | ||||||||

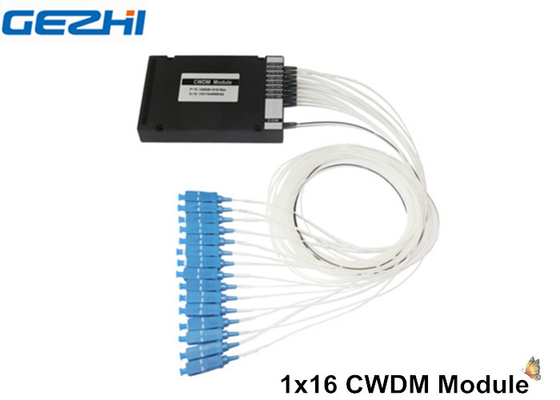

Ürün resmi
CWDM Mux Demux Pasif Sistemi
Sipariş Bilgileri
| CWDM | XX | X | XX | X | X | XX |
| Kanal Sayısı |
Konfi -cesaret |
1. Kanal | Elyaf Tipi | Elyaf Uzunluğu | Giriş/Çıkış Konnektörü | |
|
04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 Kanal N=N Kanalı |
M=Çok D=Demux'u Kaldır O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=özel |
1=Çıplak elyaf 2=900um gevşek tüp 3=2mmKablo 4=3mmKablo |
1=1m 2=2m S=Belirt |
0=Yok 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Belirt |
|
|
