| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-16CH CWDM |
| Moq: | 1 |
| fiyat: | Get Latest Price |
| Delivery Time: | 2~7 iş günü |
| Payment Terms: | T/T, Western Union, Paypal |

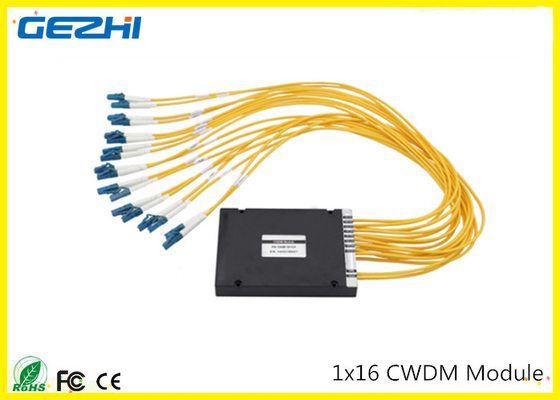

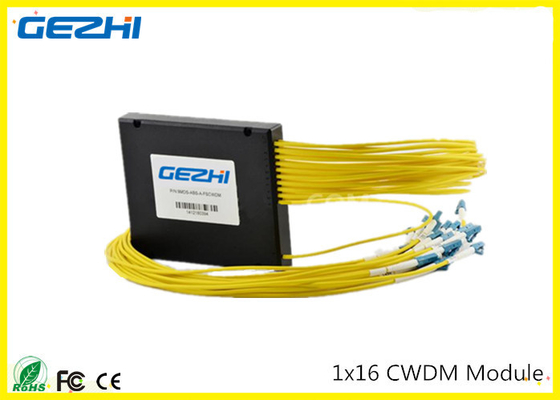

1x16CH CWDM Mux/Demux Modülü
Tanım:
CWDM ve DWDM teknolojileri, bir çift fiber şeridi paylaşmak ve 10G, SONET OC-192, STM-64, Fiber Kanal 1G/2G/4G, Gigabit Ethernet, OC3/OC12 veya OC48 gibi çeşitli iletişim arayüzlerini bir araya getirmek için etkili bir yol sağlar. ve E1/T1, sadece her kanal için farklı dalga boylarında ışık kullanarak.
Ürün yelpazemiz minimum yönetimli veya yönetimsiz CWDM ve DWDM teknolojileri için çok uygun fiyatlı çözümler içerir, aynı zamanda eksiksiz yönetim ve izleme işlevleri, fiber ve güç kaynaklarında yedeklilik ve 80 kanala kadar çıkabilen Telco sınıfı spesifikasyonlara sahip taşıyıcı sınıf profesyonel çözümler içerir. Tek bir fiber devrede DWDM 10G kapasitesi.
WDM Optik Mux ürünlerimiz, mevcut fiber kapasitesinin genişletilmesini sağlayan düşük maliyetli bir çözümle esnektir ve Plastik ABS modül kaseti, 19" Rafa Monte Edilebilir kutu ve standart LGX ambalajı ile sunulur. FC gibi ne tür konektör olursa olsun , ST, SC, LC, vb. hepsi mevcuttur ve ayrıca farklı konektörleri tek bir cihazda karıştırabiliriz.
CWDM Mux Demux Uygulaması:
Şartname:
| Parametre | Birim | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| mux | Demux | mux | Demux | mux | Demux | mux | Demux | ||||
| Kanal Dalgaboyu | deniz mili | 1270~1610 nm ve 1271~1611 | |||||||||
| Merkez dalga boyu Doğruluğu | deniz mili | ±0,5 | |||||||||
| Kanal aralığı | deniz mili | 20 | |||||||||
| Kanal Geçiş Bandı (@-0.5dB bant genişliği) | deniz mili | >13 | |||||||||
| Ekleme Kaybı | dB | 0.8 | 1.5 | 2,5 ve 1,8 | 5.2 & 3.5 | ||||||
| Kanal Dalgalanması | dB | 0.3 | |||||||||
| İzolasyon | bitişik | dB | Yok | >30 | Yok | >30 | Yok | >30 | Yok | >30 | |
| bitişik olmayan | dB | Yok | >40 | Yok | >40 | Yok | >40 | Yok | >40 | ||
| Eylemsizlik Kaybı Sıcaklık Hassasiyeti | dB/℃ | <0,005 | |||||||||
| Dalga Boyu Sıcaklık Değişimi | nm/℃ | <0,002 | |||||||||
| Polarizasyona Bağlı Kayıp | dB | <0,1 | |||||||||
| Polarizasyon Modu Dağılımı | dB | <0,1 | |||||||||
| Yönelme | dB | >50 | |||||||||
| Geri dönüş kaybı | dB | >45 | |||||||||
| Maksimum Güç Kullanımı | mW | 300 | |||||||||
| Çalışma Sıcaklığı | ℃ | -5~+75 | |||||||||
| Depolama sıcaklığı | ℃ | -40~85 | |||||||||

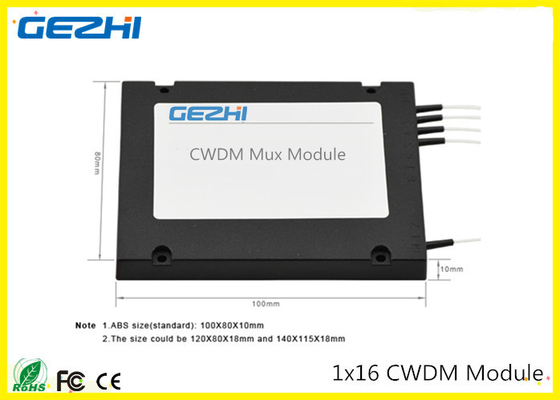

| paket boyutu | mm | U100xG80xY10 | U141xG115xY18 | ||||||||
Not:
1. Konektörler olmadan belirtilir.Konektör başına ek bir 0,2 dB kayıp ekleyin.
2.Düşük ekleme kaybı çözümü de yapabiliriz.Daha fazla bilgi için lütfen shirley@gezhiphotonics.com adresine e-posta gönderin.
Ön Panel Ayrıntıları:
Referans olarak 4CH Dual fiber CWDM'nin resmi
①Ortak bağlantı noktası:
UPC/APC konnektörlü SC,FC,LC,ST mevcuttur.
② Monitör bağlantı noktası:
Monitör Bağlantı Noktası, seçtiğiniz farklı dokunma yüzdesi (%5,%1)
UPC/APC konnektörlü SC,FC,LC,ST mevcuttur.
③ Yükseltme Bağlantı Noktası:
Yükseltme Bağlantı Noktası, seçtiğiniz farklı izolasyon(<15dB,15dB~30dB,30dB~40dB,50dB)
UPC/APC konnektörlü SC,FC,LC,ST mevcuttur.
④Standart bağlantı noktası 1310nm/1550nm:
1310nm geçiş bandı bağlantı noktası: seçiminiz için farklı izolasyon (15dB~30dB,30dB~40dB), bu arada seçiminiz için farklı bant genişliği(±50nm,±6.5nm)
1550nm geçiş bandı bağlantı noktası: seçiminiz için farklı izolasyon (15dB~30dB,30dB~40dB), bu arada seçiminiz için farklı bant genişliği(±50nm,±6.5nm)
UPC/APC konnektörlü SC,FC,LC,ST mevcuttur.

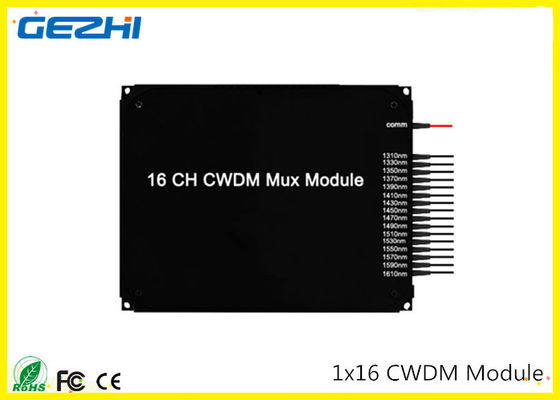

⑤ Belirli dalga boyları için Mux/Demux bağlantı noktası:
1270nm'den 1610nm'ye kadar on sekiz merkez dalga boyu vardır ve her adım 20nm'dir, seçiminiz için.
UPC/APC konnektörlü SC,FC,LC,ST mevcuttur.
Sipariş Bilgileri:
| CWDM | XX | X | XX | X | X | XX |
| Kanal Sayısı |
Konfi -gurasyon |
1. Kanal | Elyaf Tipi | Elyaf Uzunluğu | Giriş/Çıkış Konnektörü | |
|
04=4 Kanal 08=8 Kanal 16=16 Kanal 18=18 Kanal N=N Kanalı |
M=Çok D=Demux'u Kaldır O=OADM |
27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=özel |
1=Çıplak elyaf 2=900um gevşek tüp 3=2mmKablo 4=3mmKablo |
1=1m 2=2m S=Belirt |
0=Yok 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Belirt |
|
|
