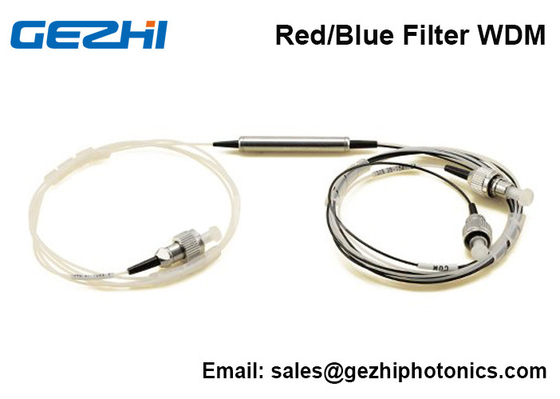

C Bandı Kırmızı/Mavi DWDM Filtresi 3 Bağlantı Noktalı İnce Film Filtresi FWDM WDM Cihazı

Name: C Bandı Kırmızı/Mavi DWDM Filtresi 3 Bağlantı Noktalı İnce Film Filtresi FWDM WDM Cihazı
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-FWDM Cihazı
Price: 399.98 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	GZ-FWDM Cihazı
Moq:	1
fiyat:	Get Latest Price
Teslimat süresi:	2~7 iş günü

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE/FCC/RoHS/TUV/UL

Ürün adı:

Kırmızı/Mavi Filtre WDM

dalga boyu:

1547~1561 (Kırmızı) veya 1530~1543.2 (Mavi)

paket:

Çelik tüp

Bağlayıcı:

LC/SC/FC/ST (PC veya APC)

lif uzunluğu:

Özelleştirilmiş

Uygulama:

Sistem İzleme

Ambalaj bilgileri:

Plastik kutulu bir köpükte 1 adet

Yetenek temini:

Ayda 80000Kanal

Vurgulamak:

Kırmızı Mavi DWDM Filtresi

1x2 DWDM Filtresi

WDM Cihazı Filtresi

Ürün Tanımı

C bandı DWDM Kırmızı/Mavi Filtre WDM cihazı 3 Bağlantı Noktalı İnce Film Filtresi FWDM

3 LimanC bandı DWDM Kırmızı/Mavi FiltreWDMdevbuz

GEZHI DWDM Kırmızı/Mavi filtre, ince film filtre cihazıdır.Üç portlu bir cihazdır.Bir bağlantı noktası "Ortak" olarak adlandırılır.Diğer iki bağlantı noktası, iki dalga boyu "bandı" için kanal sağlar.

İki bant Kırmızı (λ>1547 nm) ve Mavidir (λ<1543 nm).

Bir bant Yansıtılan bacaktan geçer ve diğer bant Geçiş ayağından geçer.

Bununla birlikte, tipik olarak, cihaz iki yönlü (yani çift yönlü) bir WDM olarak kullanılır.Bir bant Ortak bacağa gönderilirken, diğer bant Ortak ayaktan iletilir.(örnek şemaya bakın)Kırmızı/Mavi filtre kullanan bir DWDM modülünde, bir Mux, bir Demux ile birleştirilebilir.

Örneğin Mux, DWDM kanallarını Kırmızı bantta birleştirir, Demux ise DWDM kanallarını Mavi Bantta ayırır.Kırmızı / Mavi filtre kullanılarak, Kırmızı İletim kanalları ve Mavi Alma kanalları tek bir fiber üzerinde birleştirilebilir.

C Bandı Kırmızı/Mavi DWDM Filtresi 3 Bağlantı Noktalı İnce Film Filtresi FWDM WDM Cihazı 0

Çift yönlü kullanımda Kırmızı/Mavi WDM örneği.

ÖzelliklerBaşvuru

Ø Düşük Ekleme Kaybı Ø WDM Ağı

Ø Geniş Geçiş Bandı Ø Hat İzleme

Ø Yüksek Kanal İzolasyonu Ø Telekomünikasyon

Ø Yüksek Güvenilirlik Ø Test Cihazları

C Bandı Kırmızı/Mavi DWDM Filtresi 3 Bağlantı Noktalı İnce Film Filtresi FWDM WDM Cihazı 1

DWDM Kırmızı/Mavi Bant Filtre DWDM Kırmızı/Mavi Bant Filtre DWDM Kırmızı/Mavi Bant Filtre

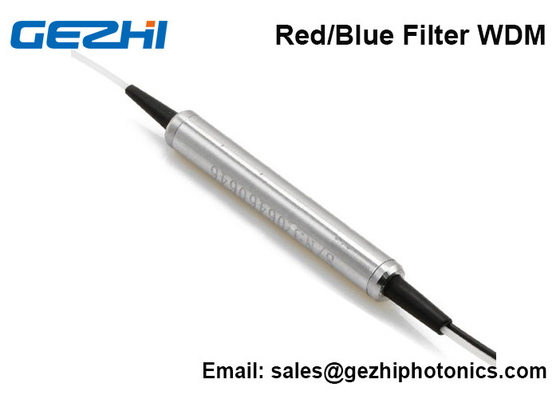

Paslanmaz çelik borulu Plastik ASB kutulu Paket 19" 1RU Rafa montaj paketi

Performans özellikleri

Tip		FWDM
Geçiş Kanalı Dalga Boyu	deniz mili	1547~1561 (Kırmızı)	1530~1543.2 (Mavi)
Yansıma kanalı Dalga boyu	deniz mili	1530~154.2 (Mavi)	1547~1561 (Kırmızı)
Geçiş Kanalı ekleme kaybı	dB	≤0,60
Yansıma Kanalı ekleme kaybı	dB	≤0,40
Kanal Dalgalanması	dB	≤0,3
Bitişik kanal izolasyonu	dB	≥30
Ekspres kanal izolasyonu	dB	≥12
PDL	dB	≤0,1
PMD	ps/nm	≤0,1
Yönelme	dB	≥55
Geri dönüş kaybı	dB	≥50
Güç kontrolü	mW	300
Çalışma sıcaklığı	℃	-5~+70
Depolama sıcaklığı	℃	-40~+85
Paket boyutları	mm	φ5.5x34

Not: 1. Özelleştirme mevcuttur.

2. Ekleme kaybı konektör içermez, her konektör 0,2dB kayıp ekler.

3. Müşterinin talebi üzerine diğer dalga boyları yapılabilir.Örneğin, L Bandı R/B, C/L Bandı.

Sipariş Bilgileri

dalga boyu

Paket Özellikleri

Elyaf Tipi

Elyaf Çapı

Elyaf Uzunluğu

Bağlayıcı

R/B=Kırmızı/Mavi Dalgaboyu

1= Φ5.5mm×34mm

2= 90×20×10 mm

3=100×80×10,5 mm

4= 120×80×18 mm

5=140×115×18 mm

6=19”1U Rafa Montaj

X= Diğerleri

9=9/125

X=Diğerleri

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Diğerleri

05=0.5m

10=1.0m

15=1.5m

X=Diğerleri

OO=Yok

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Diğerleri

Daha fazla resim

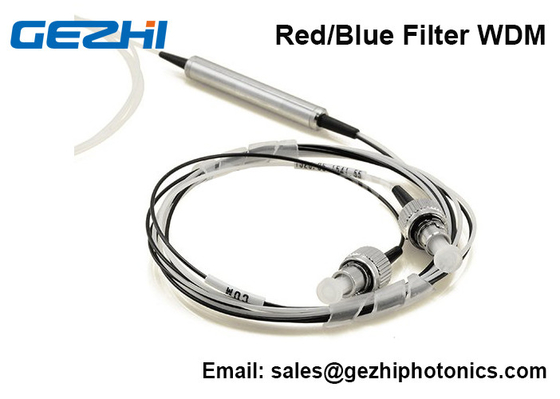

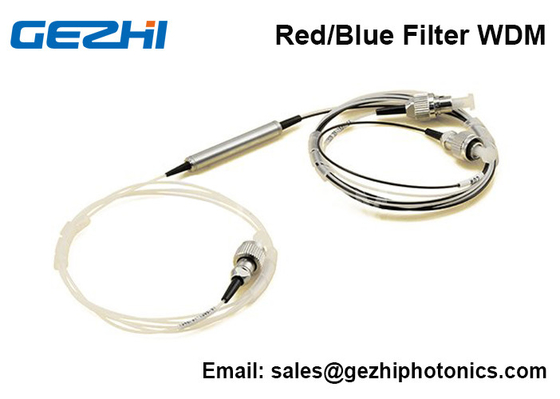

C Bandı Kırmızı/Mavi DWDM Filtresi 3 Bağlantı Noktalı İnce Film Filtresi FWDM WDM Cihazı 2
