| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-Kırmızı/Mavi WDM |
| Moq: | 1 |
| fiyat: | Get Latest Price |
| Delivery Time: | 2~7 iş günü |

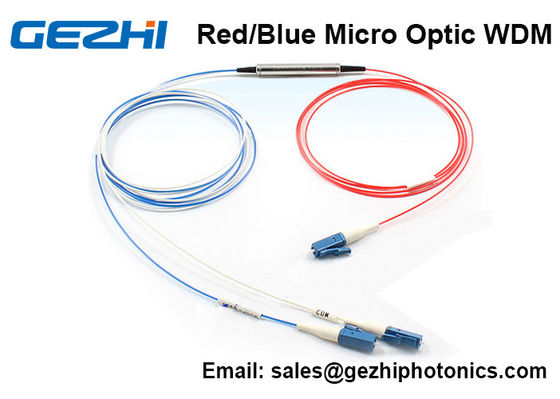

DWDM Sisteminde Mikro Optik WDM 3 bağlantı noktalı C Bandı Kırmızı/Mavi filtre
GEZHI 1x2 DWDM Kırmızı/Mavi Bant Filtresi, çevreye duyarlı ince film filtre teknolojisine dayalı pasif bir mikro optik cihazdır.Esas olarak C Bandında, tek fiber Çift yönlü DWDM sistemlerinde ve yüksek güç amplifikasyon sisteminde Kırmızı bant dalga boyu sinyallerini ve Mavi bant dalga boyu sinyallerini ayırmak veya birleştirmek için kullanılır.Bileşenler, geniş geçiş bandı, düşük ekleme kaybı, yüksek geri dönüş kaybı, mükemmel çevresel kararlılık ve yüksek güç işleme kapasitesi ile karakterize edilir.
Kırmızı/Mavi filtre kullanan bir DWDM modülünde, bir Mux, bir Demux ile birleştirilebilir.Örneğin Mux, DWDM kanallarını Kırmızı bantta birleştirir, Demux ise DWDM kanallarını Mavi Bantta ayırır.Bir Kırmızı/Mavi filtre kullanılarak, Kırmızı İletim kanalları ve Mavi Alma kanalları tek bir fiberde birleştirilebilir.
Özellikler
Başvuru
Performans özellikleri
| Tip | MWDM | ||
| Geçiş Kanalı Dalga Boyu | deniz mili | 1549,12~1562,83 (Kırmızı) | 1530,13~1541,55 (Mavi) |
| Yansıma kanalı Dalga boyu | deniz mili | 1530,13~1541,55 (Mavi) | 1549,12~1562,83 (Kırmızı) |
| Geçiş Kanalı ekleme kaybı | dB | ≤0,50 | |
| Yansıma Kanalı ekleme kaybı | dB | ≤0,40 | |
| Kanal Dalgalanması | dB | ≤0,3 | |
| Bitişik kanal izolasyonu | dB | ≥30 | |
| Ekspres kanal izolasyonu | dB |
≥15
|
|
| PDL | dB | ≤0,1 | |
| PMD | ps/nm | ≤0,1 | |
| Termal kararlılık | dB/℃ | ≤0,005 | |
| Yönelme | dB | ≥50 | |
| Geri dönüş kaybı | dB | ≥45 | |
| Güç kontrolü | mW | 300 | |
| Çalışma sıcaklığı | ℃ |
-30~+80
|
|
| Depolama sıcaklığı | ℃ | -40~+85 | |
| Maks.Çekme Yükü | N | 5 | |
| Paket boyutları | mm | Φ5,5xL34(250um)/Φ5,5xL38(900um) | |
Not: 1. Ekleme kaybı konektörü içermez, her konektör 0,2dB kayıp ekler.
2. Müşterinin talebi üzerine diğer dalga boyları yapılabilir.Örneğin, L Bandı R/B, C/L Bandı.
Sipariş Bilgileri
| dalga boyu | Paket Özellikleri | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| R/B=Kırmızı/Mavi Dalgaboyu |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19”1U Rafa Montaj X= Diğerleri |
9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Diğerleri |
05=0.5m 10=1.0m 15=1.5m X=Diğerleri |
OO=Yok FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Diğerleri |
Daha fazla resim:
|
|
