Vurgulamak: | Yüksek Güçlü Fiber Optik Sirkülatör,3 Portlu Fiber Optik Sirkülatör,EDFA Fiber Optik Sirkülatör |
---|

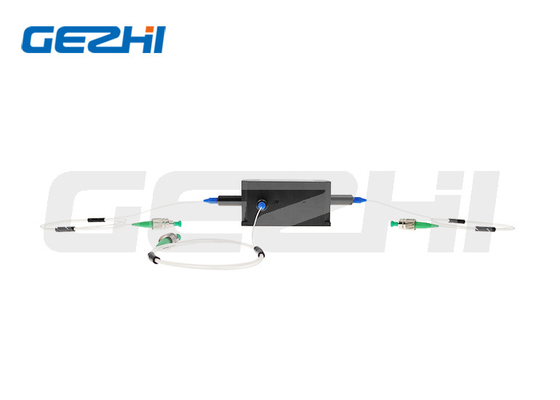

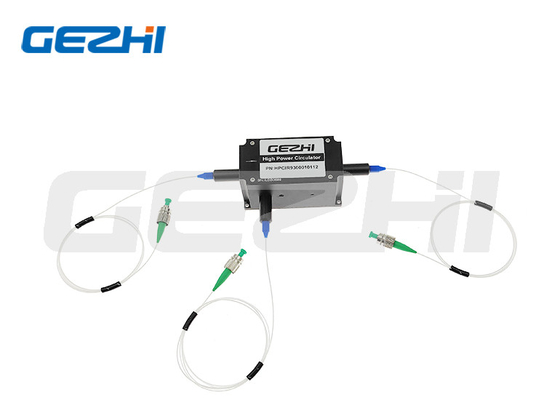

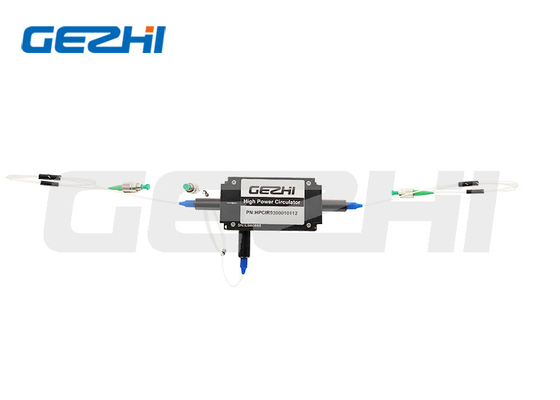

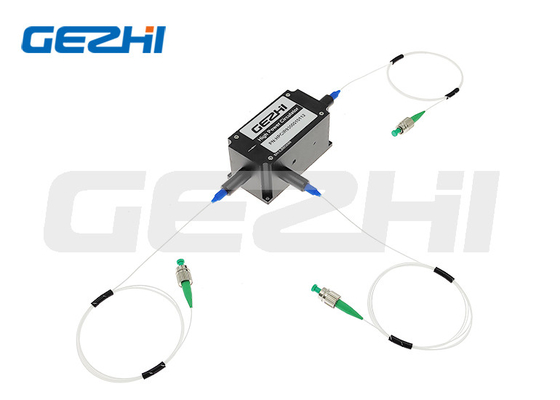

Düşük Ekleme Kaybı 3 Bağlantı Noktası EDFA, DWDM OTDR Sistemi için yüksek güçlü Fiber optik sirkülatör
Ürün Açıklaması
3 Portlu Yüksek güçlü optik sirkülatör, gelen sinyalleri Port 1'den Port 2'ye ve gelen Port 2 sinyallerini Port 3'e yönlendiren mükemmel performanslı bir ışık dalgası bileşenidir. Bu nedenle fiber optik sirkülatörler, ışığı bir giriş fiberinden bir çıkışa ileten sinyal yönlendiricileri olarak işlev görür fiber, ancak bu çıkış fiberi boyunca dönen ışığı üçüncü bir bağlantı noktasına yönlendiriyor.İzolatör işlevi görerek giriş fiberini geri dönüş gücünden korurken aynı zamanda reddedilen ışığın kullanılmasına izin verirler.
Özellikler
Düşük Ekleme Kaybı
Yüksek Getiri Kaybı
Yüksek Kararlılık ve Güvenilirlik
Başvuru
Fiber Amplifikatör
Test Aracı
Tıbbi malzeme
Özellikler
parametreler | Birim | Değer | |
Güç | 20W'a kadar | ||
Merkez Dalgaboyu | deniz mili | 1064, 1030, 980 | 850, 808, 780 |
Çalışma Dalga Boyu Aralığı | deniz mili | ±5 | |
tipTepe İzolasyonu | dB | 25 | 23 |
dak.23°C'de İzolasyon | dB | 22 | 20 |
tip23°C'de Ekleme Kaybı | dB | 1.0 | 1.2 |
Maks.23°C'de Ekleme Kaybı | dB | 1.3 | 1.5 |
dak.23℃'de Sönme Oranı (PM Fiber Tipi) | dB | 20 | 18 |
Maks.23°C'de Polarizasyona Bağlı Kayıp (SM Fiber Tipi) | dB | 0,15 | |
dak.23°C'de Geri Dönüş Kaybı (Giriş/Çıkış) | dB | 45 | |
dak.Karşılıklı Konuşma | dB | 45 | |
Maks.Ortalama Optik Güç (Port1 ve Port2 Dahil) | W | 1, 2, 5, 10, 20 veya Belirtilen | |
Maks.ns Nabız için Tepe Gücü | kw | 10 veya Belirtilen | |
Maks.Çekme Yükü | N | 5 | |
Paket Boyutu | mm | 70x28x26 | |
Çalışma sıcaklığı | ℃ | +10~+50 | |
Depolama sıcaklığı | ℃ | 0~+60 |
|
Konnektörlerle, işleme gücü yalnızca 1 W, IL 0,3 dB daha yüksek, RL 5 dB daha düşük ve ER 2 dB daha düşük.
Bağlayıcı tuşu yavaş eksene hizalanır.
Ambalajlama
Orijinal Karton Paket.
Müşterilerin gereksinimi olarak.
