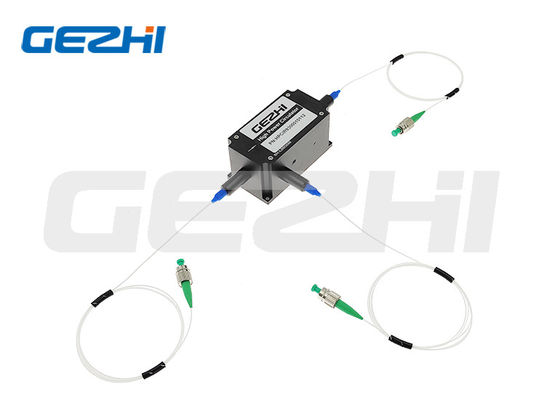

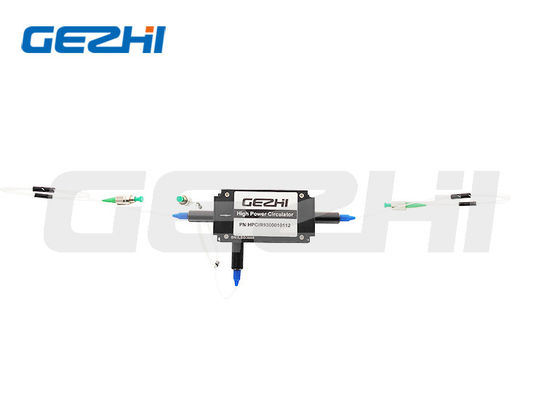

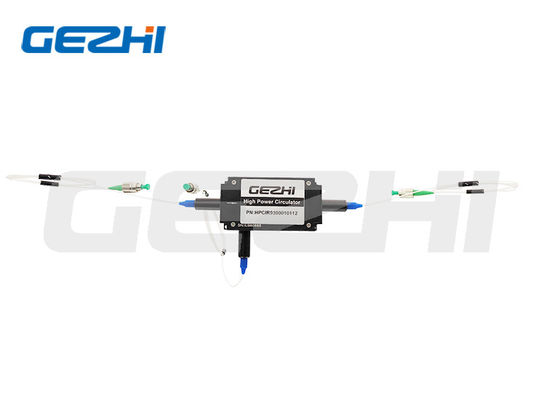

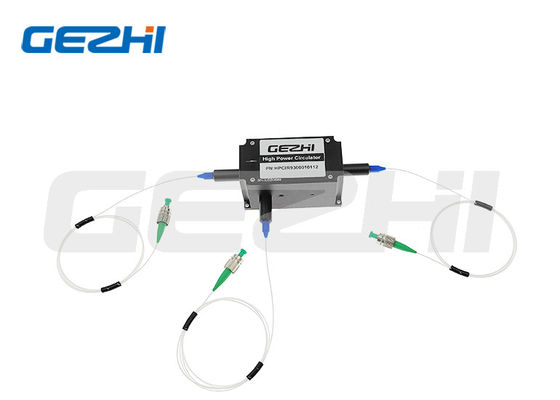

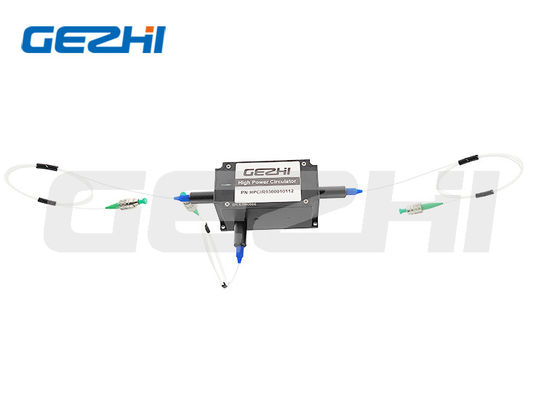

980-1080nm Yüksek Güçlü Optik Sirkülatör, 100W Güç Kapasitesi ve EDFA & Raman Yükselteçleri için Düşük Giriş Kaybı

Name: 980-1080nm Yüksek Güçlü Optik Sirkülatör, 100W Güç Kapasitesi ve EDFA & Raman Yükselteçleri için Düşük Giriş Kaybı
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 3 Portlu Yüksek güçlü sirkülatör
Price: 465.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	3 Portlu Yüksek güçlü sirkülatör
Moq:	1 bilgisayar
fiyat:	US$250-US$680
Ödeme Şartları:	T/T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Dalgaboyu:

980-1080nm

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

ayda 5000 adet

Vurgulamak:

Yüksek Güçlü Optik Sirkülatör

100W Optik Sirkülatör

Raman Amplifikatör Optik Sirkülatör

Ürün Tanımı

980-1080nm Yüksek Güçlü Optik Devresiz 100W EDFA / Raman Yükseltici için

Ürün Genel Bakışı

Düşük Girişim Kaybı 980-1080nm Yüksek Güçlü Optik Devresiz 100W'a kadar EDFA ve Raman Yükseltici için

3 portlu 980-1080nm Yüksek Güçlü Polarizasyon Duyarsız Optik Devresiz, SM fiber ile üretilmiş bir fiber optik bileşenidir. Işığın yalnızca tek bir yönde iletilmesine izin verirken zıt iletimi engeller, ışık yolu 1. porttan 2. porta ve 2. porttan 3. porta doğrudur. 100W'a kadar güç kullanımını kaldırabilir.

Ana Özellikler

Düşük Girişim Kaybı
Yüksek İzolasyon
Optik Yol Epoksi İçermez
Yüksek Güç Kullanımı

Uygulamalar

EDFA ve Raman Yükseltici
Fiber Sensör
Dağılım Telafisi
Test ve Ölçüm
WDM Sistemleri

Teknik Özellikler

Parametreler	Birim	Değer
Merkez Dalga Boyu	nm	1064, 1030, 980
Çalışma Dalga Boyu Aralığı	nm	±5
Tipik Tepe İzolasyonu	dB	25
Min. İzolasyon 23°C'de	dB	22
Tipik Girişim Kaybı 23°C'de	dB	1.0
Maks. Girişim Kaybı 23°C'de	dB	1.3
Min. Sönüm Oranı 23°C'de (PM Fiber Tipi)	dB	20
Maks. Polarizasyon Bağımlı Kaybı 23°C'de (SM Fiber Tipi)	dB	0.15
Min. Geri Dönüş Kaybı 23°C'de (Giriş/Çıkış)	dB	45
Min. Çapraz Konuşma	dB	45
Maks. Ortalama Optik Güç (Port1 ve Port2 Dahil)	W	50, 100 veya Belirtilen
Maks. ns Darbe için Tepe Gücü	kW	10 veya Belirtilen
Maks. Çekme Yükü	N	5
Paket Boyutu	mm	82x38x35
Çalışma Sıcaklığı	°C	+10~+50
Depolama Sıcaklığı	°C	0~+60

Konnektörlü, güç kullanımı sadece 1W'dır, IL 0.3dB daha yüksektir, RL 5dB daha düşüktür ve ER 2dB daha düşüktür.
Konnektör anahtarı yavaş eksene hizalanmıştır.

Paket Boyutları

Sipariş Bilgileri

HPMCIR-1111-23-444-56-7-888-99AA (PM Fiber Tipi) / HPICIR-1111-23-444-56-7-888-99AA (SM Fiber Tipi)

1111 - Dalga Boyu:	1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Belirtilen
2 - Port Tipi:	3=3-Port
3 - Çalışma Ekseni:	B=Her iki eksen çalışıyor, F=Hızlı eksen engellendi, N=PM Değil
444 - Fiber Tipi:	018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=Belirtilen
5 - Paket Boyutları:	0=82x38x35mm, S=Belirtilen
6 - Pigtail Tipi:	0=çıplak fiber, 1=900µm gevşek tüp
7 - Fiber Uzunluğu:	0.8=0.8m, 1.0=1m, S=Belirtilen
888 - Konnektör Tipi:	0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilen
99 - Ortalama Güç:	50=50W, 100=100W, SS=Belirtilen
AA - Tepe Gücü:	00=Sürekli Dalga, 01=1kW, 02=2kW, 10=10kW, 20=20kW
