| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1xN-plc ayırıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Western Union |
1x8 1x16 PLC Ayırıcıya Genel Bakış

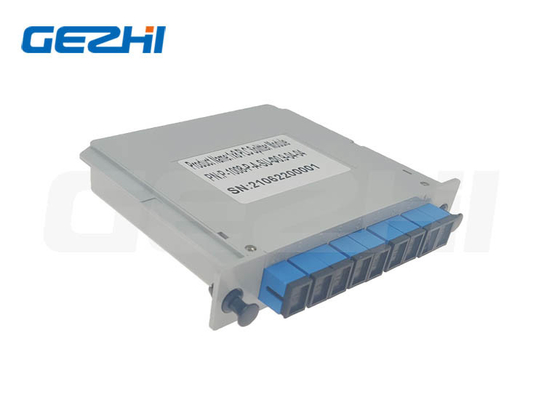

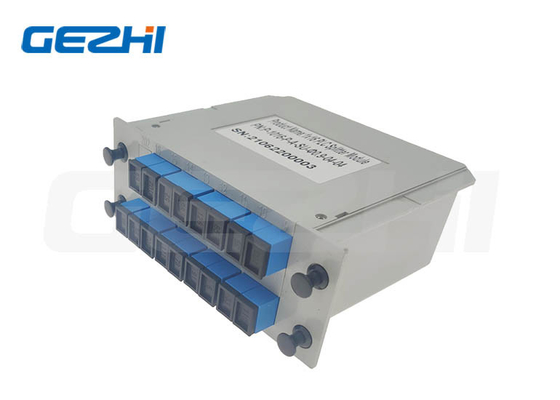

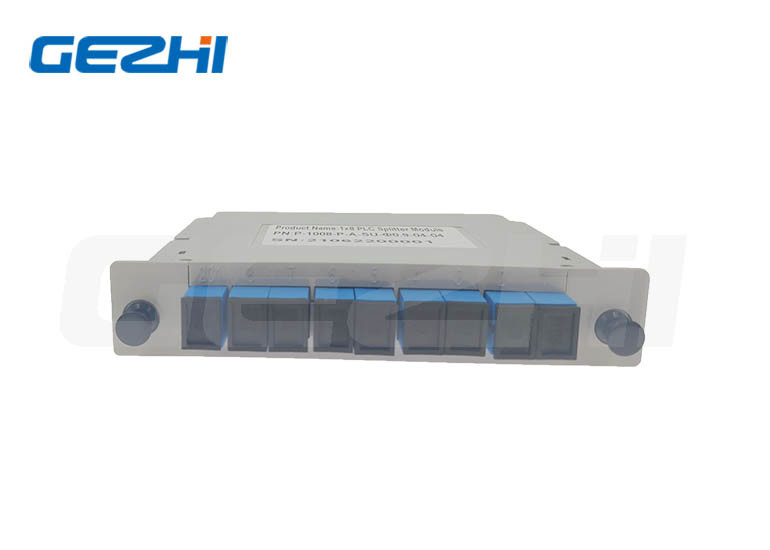

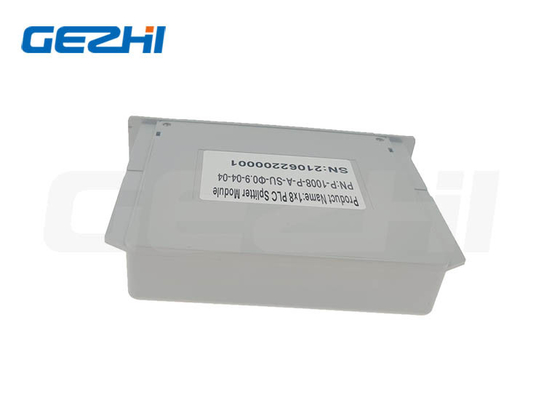

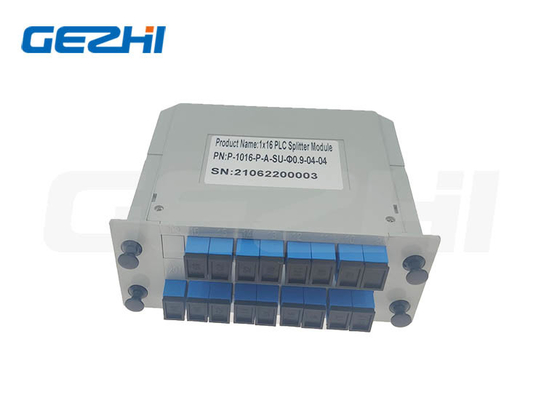

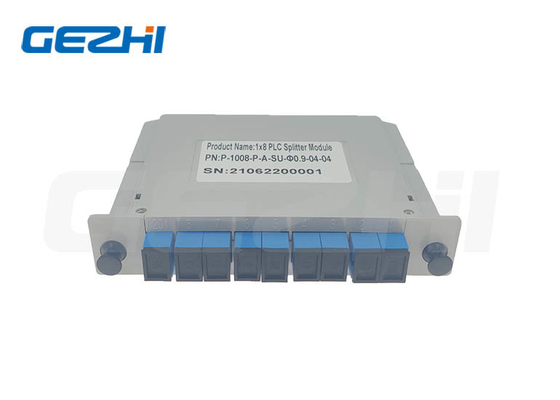

1260-1650nm 1x8 1x16 PLC Ayırıcı LGX Kutusu Kaset Kartı Takma fiber ayırıcı
1x8 1x16PLC BölücüKaset Eklenti tipi
Gezhi 1×8 1x16 Düzlemsel Işık Dalgası Devresi (PLC) Standart LGX Kasette Bölücü Optik sinyalleri minimum kayıpla doğru ve eşit bir şekilde dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilir ve küçük form faktörlü ve yüksek güvenilirliğe sahip düşük maliyetli bir ışık dağıtım çözümü sağlar. Optik sinyalleri Merkez Ofisten (CO) noktaya Fiber (FTTx) dağıtımlarında ve diğer pasif optik ağlarda (örn. EPON, GPON, BPON) birden çok öncül konuma dağıtmak için yaygın olarak kullanılır.
1x8 1x16 PLC Bölücünün Özellikleri ve Uygulamaları
|
Özellikler Düşük PDL |
Uygulamalar FTTX Sistemleri |
özellikleri1x8 1x16 PLC Bölücü
| Parametre | 1xN PLC Ayırıcı Spesifikasyonu | ||||||
| Çalışma Dalga Boyu (nm) | 1260 ~ 1650 | ||||||
| Tip | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Ekleme Kaybı (dB) | Tipik | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| maks. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Tekdüzelik (dB) | Tipik | 0.4 | 0,5 | 0,5 | 1.0 | 1.0 | 2.5 |
| maks. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB)Maks | Tipik | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| maks. | 0,15 | 0,15 | 0,25 | 0.3 | 0.3 | 0.3 | |
|
dalga boyu departman kaybı (dB) |
Tipik | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| maks. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Sıcaklık departman kaybı |
Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| maks. | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Yönlülük (dB) Min | 55 | ||||||
| Geri Dönüş Kaybı (dB) Min | 55(50) | ||||||
| Çalışma Sıcaklığı (°C) | -40~ +85 | ||||||
| Saklama Sıcaklığı (°C) | -40 ~ +85 | ||||||
| lif uzunluğu | 1m veya Özelleştirilmiş | ||||||
| Elyaf Tipi | G657A | ||||||
| Bağlayıcı Tipi | Özelleştirilmiş | ||||||
| PLC Bölücü Çıplak Fiber (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Ayırıcı Bloksuz mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Dağıtıcı Modülü (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-ayırıcı-rafa monte edilebilir(mm) | 19'1U 2U Raf Montaj Kutusu, LGX Kutusu, ODF Kutusu | ||||||
1x8 1x16 PLC Splitter Sipariş Bilgileri
| GP | XXX | XX | XX | XX | XX | XX |
|
Liman yapılandırma |
Modül tipi | Kablo tipi | lif uzunluğu | Giriş konektörü |
Çıktı bağlayıcı |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Çıplak Elyaf BL=Bloksuz MO=Modül LG=LGX Kutusu RM=Raf Montajı CB=kaset kutusu XX=Özelleştirilmiş
|
00=yok 09=900um Gevşek boru 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
SSS
S1:Örnek bir sipariş alabilir miyim?1x8 1x16 PLC ayırıcı için MOQ'nuz nedir?
|
|
