Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Port: | 1x64 | Product Name: | 1x64 PLC splitter |
|---|---|---|---|
| Connector: | LC/UPC,LC/APC or customize | Wavelength: | 1260-1650nm |
| Fiber length: | 1m or customized | Application: | PON System |
| Vurgulamak: | ABS Kaset Fiber Optik Pasif Bileşenler,Çok Kanallı Fiber Optik Pasif Bileşenler,Çok Kanallı 1X64 PLC Bölücü |
||
1x64 PLC Bölücü Modülüne Genel Bakış

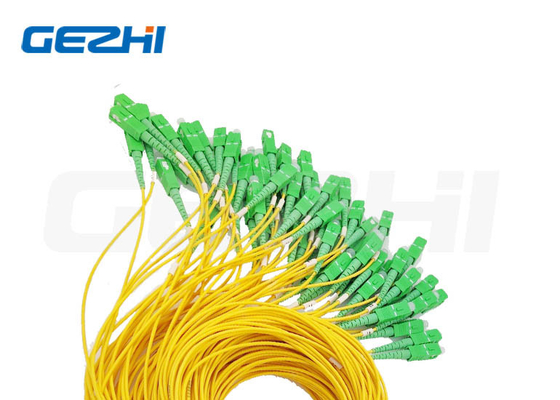

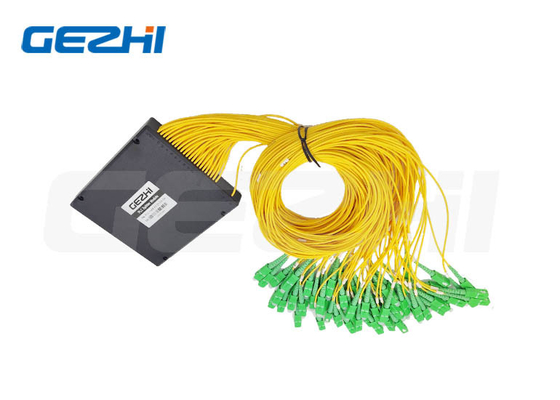

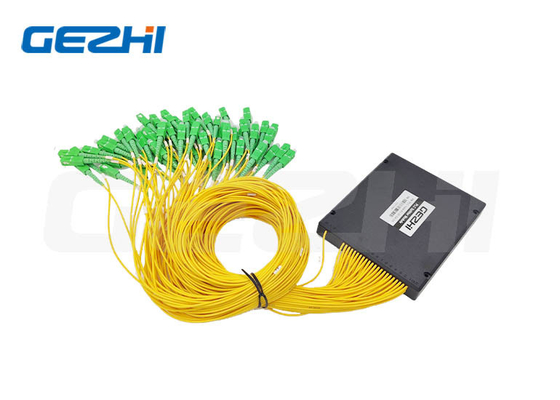

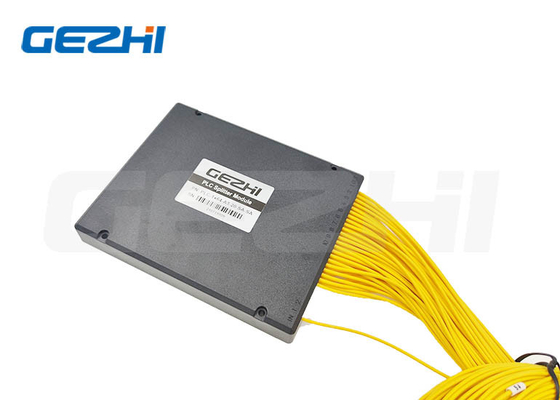

ABS Kaset Tipi Çok Kanallı 1X64 PLC Bölücü Modülü
1x64 PLC Bölücü
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, optik sinyalleri Merkez Ofisten (CO) birden çok öncül konuma dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetimi cihazıdır.
Çıplak fiber ayırıcı, alan işgalini en aza indiren, pigtail kasetine, test cihazına ve WDM sistemine kurulabilen PON ağlarına uygun bir tür ODN ürünüdür.Fiber koruma konusunda nispeten kırılgandır ve taşıma kutusu gövdesi ve cihaz üzerinde eksiksiz bir koruma tasarımına ihtiyaç duyar.
1x64 PLC Bölücü Modülün Özellikleri ve Uygulamaları
|
Özellikler Düşük ekleme kaybı |
Uygulamalar
|
1x64'ün özellikleriPLC Bölücü Modülü
| Parametre | 1xN PLC Ayırıcı Spesifikasyonu | ||||||
| Çalışma Dalga Boyu (nm) | 1260 ~ 1650 | ||||||
| Tip | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Ekleme Kaybı (dB) | Tipik | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| maks. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Tekdüzelik (dB) | Tipik | 0.4 | 0,5 | 0,5 | 1.0 | 1.0 | 2.5 |
| maks. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB)Maks | Tipik | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| maks. | 0,15 | 0,15 | 0,25 | 0.3 | 0.3 | 0.3 | |
|
dalga boyu departman kaybı (dB) |
Tipik | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| maks. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Sıcaklık departman kaybı |
Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| maks. | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Yönlülük (dB) Min | 55 | ||||||
| Geri Dönüş Kaybı (dB) Min | 55(50) | ||||||
| Çalışma Sıcaklığı (°C) | -40~ +85 | ||||||
| Saklama Sıcaklığı (°C) | -40 ~ +85 | ||||||
| lif uzunluğu | 1m veya Özelleştirilmiş | ||||||
| Elyaf Tipi | G657A | ||||||
| Bağlayıcı Tipi | Özelleştirilmiş | ||||||
| PLC Bölücü Çıplak Fiber (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Ayırıcı Bloksuz (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Dağıtıcı Modülü (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-ayırıcı-rafa monte edilebilir(mm) | 19'1U 2U Raf Montaj Kutusu, LGX Kutusu, ODF Kutusu | ||||||
1x64 PLC Splitter Modülünün Sipariş Bilgileri
| GP | XXX | XX | XX | XX | XX | XX |
|
Liman yapılandırma |
Modül tipi | Kablo tipi | lif uzunluğu | Giriş konektörü |
Çıktı bağlayıcı |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Çıplak Elyaf BL=Bloksuz MO=Modül LG=LGX Kutusu RM=Raf Montajı CB=kaset kutusu XX=Özelleştirilmiş
|
00=yok 09=900um Gevşek boru 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
SSS
S1:Örnek bir sipariş alabilir miyim?1x64 PLC ayırıcı Modülün Adedi nedir?
