| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x16-plc ayırıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Western Union |
1x16 PLC Bölücü Modülüne Genel Bakış

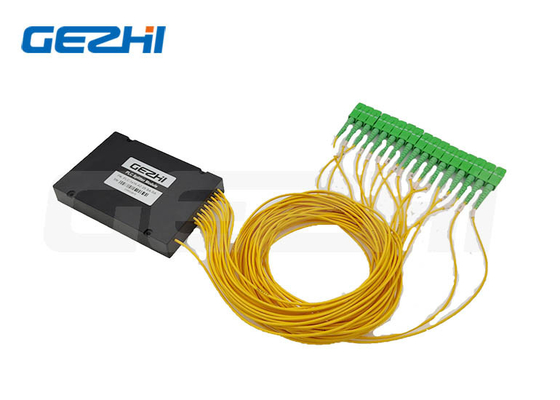

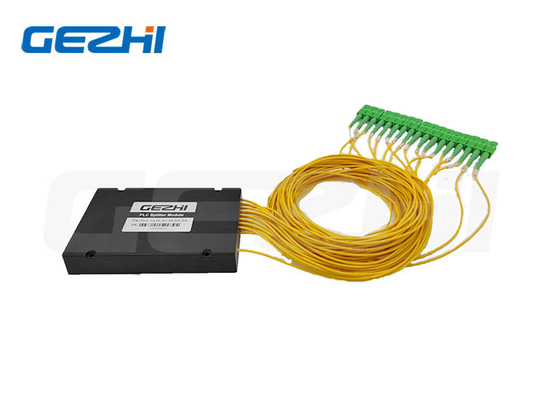

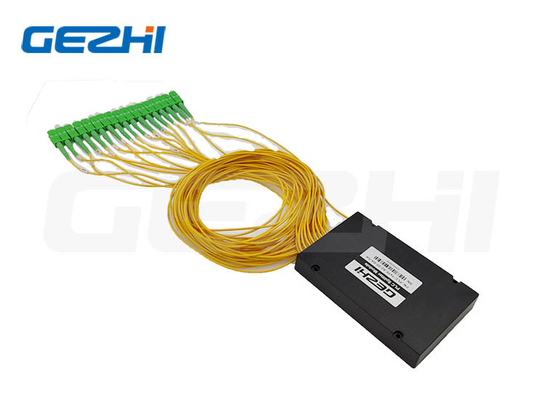

FTTX 1X16 PLC Bölücü Modülü ABS Kaset Tipi Fiber Bölücü
1x16 PLC Bölücü
Düzlemsel Işık Dalgası Devresi (PLC) Bölücü, minyatür bir pakette güvenilir hassas hizalanmış fiber örgü ile benzersiz silika cam dalga kılavuzu işlemine dayalı olarak geliştirilmiştir, küçük form faktörü ve yüksek güvenilirlik ile düşük maliyetli bir ışık dağıtım çözümü sağlar.
1x16 ABS kutu modül tipi PlC Bölücüler, düşük ekleme kaybı, düşük PDL, yüksek geri dönüş kaybı ve 1260nm'den 1650nm'ye kadar geniş bir dalga boyu aralığında ve -40°C ila +80°C arasındaki sıcaklıklarda çalışma açısından yüksek performansa sahiptir.
1x16 PLC Bölücü Modülün Özellikleri ve Uygulamaları
|
Özellikler *Kompakt tasarım * Özelleştirilmiş paketleme ve yapılandırma |
Uygulamalar *FTTx Sistemleri *Analog/Dijital Pasif Optik Ağlar
|
1x16'nın özellikleriPLC Bölücü Modülü
| Parametre | 1xN PLC Ayırıcı Spesifikasyonu | ||||||
| Çalışma Dalga Boyu (nm) | 1260 ~ 1650 | ||||||
| Tip | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Ekleme Kaybı (dB) | Tipik | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| maks. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Tekdüzelik (dB) | Tipik | 0.4 | 0,5 | 0,5 | 1.0 | 1.0 | 2.5 |
| maks. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB)Maks | Tipik | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| maks. | 0,15 | 0,15 | 0,25 | 0.3 | 0.3 | 0.3 | |
|
dalga boyu departman kaybı (dB) |
Tipik | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| maks. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Sıcaklık departman kaybı |
Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| maks. | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Yönlülük (dB) Min | 55 | ||||||
| Geri Dönüş Kaybı (dB) Min | 55(50) | ||||||
| Çalışma Sıcaklığı (°C) | -40~ +85 | ||||||
| Saklama Sıcaklığı (°C) | -40 ~ +85 | ||||||
| lif uzunluğu | 1m veya Özelleştirilmiş | ||||||
| Elyaf Tipi | G657A | ||||||
| Bağlayıcı Tipi | Özelleştirilmiş | ||||||
| PLC Bölücü Çıplak Fiber (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Ayırıcı Bloksuz (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Dağıtıcı Modülü (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-ayırıcı-rafa monte edilebilir(mm) | 19'1U 2U Raf Montaj Kutusu, LGX Kutusu, ODF Kutusu | ||||||
1x16 PLC Splitter Modülünün Sipariş Bilgileri
| GP | XXX | XX | XX | XX | XX | XX |
|
Liman yapılandırma |
Modül tipi | Kablo tipi | lif uzunluğu | Giriş konektörü |
Çıktı bağlayıcı |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Çıplak Elyaf BL=Bloksuz MO=Modül LG=LGX Kutusu RM=Raf Montajı CB=kaset kutusu XX=Özelleştirilmiş
|
00=yok 09=900um Gevşek boru 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
SSS
S1:Örnek bir sipariş alabilir miyim?1x16 PLC ayırıcı Modülün Adedi nedir?
|
|
| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x16-plc ayırıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |

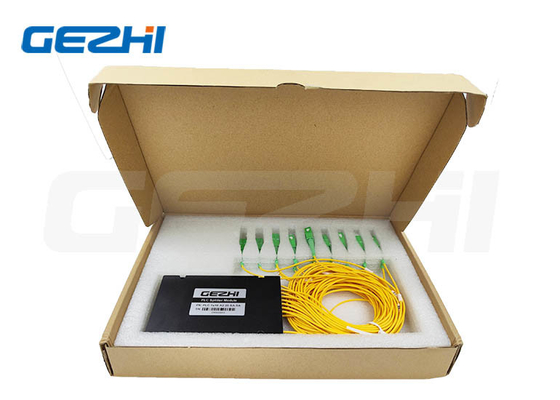

| Paketleme Ayrıntıları: | Plastik kutulu bir köpükte 2 adet |
