| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x16-plc ayırıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T/T, Western Union |
1x16 PLC Ayırıcıya Genel Bakış

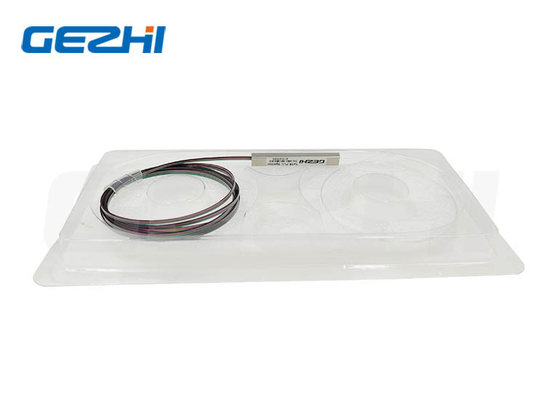

Mini1x16 PLC Bölücü Çıplak Fiber Fiber Optik Pasif Bileşenler
1x16 PLC Bölücü
Gezhi 1x16 PLC ayırıcı, optik sinyalleri Merkez Ofisten (CO) birden çok öncül konuma dağıtmak için silika optik dalga kılavuzu teknolojisi kullanılarak üretilmiş bir tür optik güç yönetim cihazıdır.Çıplak fiber ayırıcı, alan işgalini en aza indiren, pigtail kasetine, test cihazına ve WDM sistemine kurulabilen PON ağlarına uygun bir tür ODN ürünüdür.
1x16 PLC Bölücünün Özellikleri ve Uygulamaları
|
Özellikler *Yüksek kanal sayısı *Kompakt tasarım * Özelleştirilmiş paketleme ve yapılandırma |
Uygulamalar *FTTx Sistemleri *CATV Ağları *Analog/Dijital Pasif Optik Ağlar
|
1x16'nın özellikleriPLC Bölücü
| Parametre | 1xN PLC Ayırıcı Spesifikasyonu | ||||||
| Çalışma Dalga Boyu (nm) | 1260 ~ 1650 | ||||||
| Tip | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Ekleme Kaybı (dB) | Tipik | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| maks. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Tekdüzelik (dB) | Tipik | 0.4 | 0,5 | 0,5 | 1.0 | 1.0 | 2.5 |
| maks. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB)Maks | Tipik | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| maks. | 0,15 | 0,15 | 0,25 | 0.3 | 0.3 | 0.3 | |
|
dalga boyu departman kaybı (dB) |
Tipik | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| maks. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Sıcaklık departman kaybı |
Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| maks. | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Yönlülük (dB) Min | 55 | ||||||
| Geri Dönüş Kaybı (dB) Min | 55(50) | ||||||
| Çalışma Sıcaklığı (°C) | -40~ +85 | ||||||
| Saklama Sıcaklığı (°C) | -40 ~ +85 | ||||||
| lif uzunluğu | 1m veya Özelleştirilmiş | ||||||
| Elyaf Tipi | G657A | ||||||
| Bağlayıcı Tipi | Özelleştirilmiş | ||||||
| PLC Bölücü Çıplak Fiber (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Ayırıcı Bloksuz (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Dağıtıcı Modülü (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-ayırıcı-rafa monte edilebilir(mm) | 19'1U 2U Raf Montaj Kutusu, LGX Kutusu, ODF Kutusu | ||||||
1x16 PLC Splitter Sipariş Bilgileri
| GP | XXX | XX | XX | XX | XX | XX |
|
Liman yapılandırma |
Modül tipi | Kablo tipi | lif uzunluğu | Giriş konektörü |
Çıktı bağlayıcı |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Çıplak Elyaf BL=Bloksuz MO=Modül LG=LGX Kutusu RM=Raf Montajı CB=kaset kutusu XX=Özelleştirilmiş
|
00=yok 09=900um Gevşek boru 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
0=yok 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Özelleştirilmiş |
SSS
S1:Örnek bir sipariş alabilir miyim?1x16 PLC ayırıcı için MOQ'nuz nedir?
|
|
| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-1x16-plc ayırıcı |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |

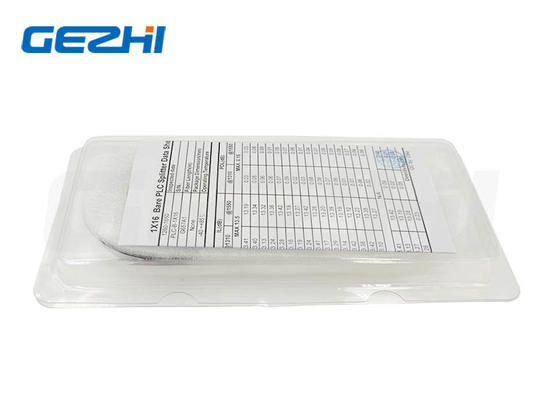

| Paketleme Ayrıntıları: | Plastik kutulu bir köpükte 2 adet |
