| Brand Name: | GEZHI or OEM |
| Model Numarası: | GZ-4P-Circulator |
| Moq: | 1pc |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
4 Portlu Optik Sirkülatöre Genel Bakış

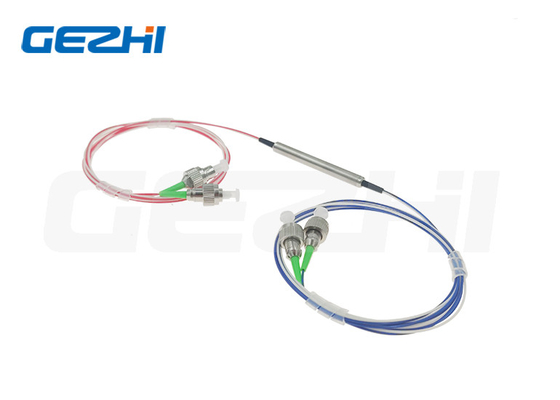

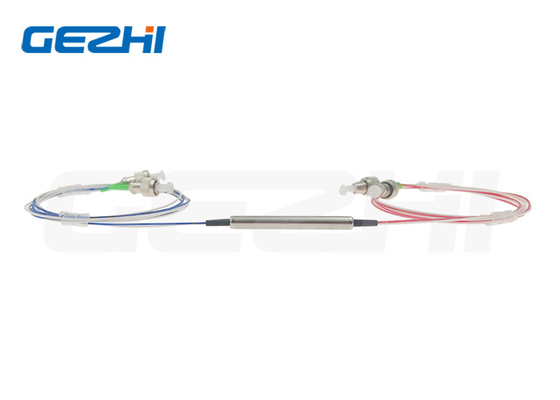

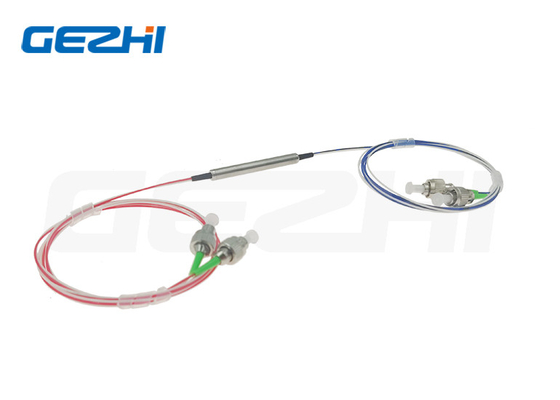

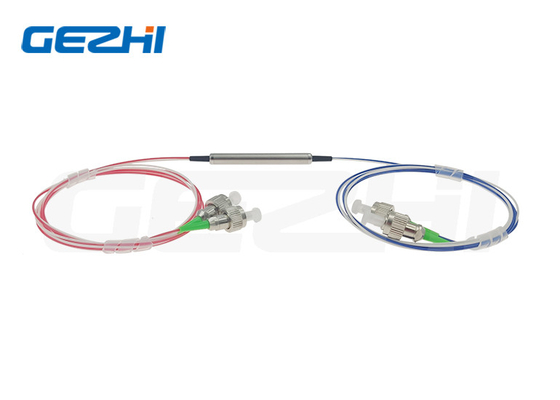

CATV Sistemi için Fiber Optik 4 Bağlantı Noktalı 1550nm Sirkülatör
Fiber Optik Sirkülatör
4 portlu optik sirkülatör, bir girişi (port 1), bir çıkışı (port 4) ve iki ortak portu (port 2&3) olan özel bir sirkülatör türüdür.Işık 1 numaralı bağlantı noktasından 2 numaralı bağlantı noktasına gider. 2 numaralı bağlantı noktasında, gelen herhangi bir ışık çıkış olarak 3 numaralı bağlantı noktasına yönlendirilirken, 3 numaralı bağlantı noktasından gelen tüm girişler çıkış olarak 4 numaralı bağlantı noktasına yönlendirilir.
3 portlu sirkülatör ile karşılaştırıldığında, dört portlu cihaz bir adet ek çift yönlü porta sahiptir.Bu nedenle, ekle/bırak modülü, mux/demux modülü, çok bağlantı noktalı çift yönlü ayırıcılar, WDM optik yönlendirici vb. gibi daha esnek veya daha karmaşık fiber optik alt sistemler oluşturmak için kullanılabilir.
4 Portlu Optik Sirkülatörün Özellikleri ve Uygulamaları
Özellikler:
Dört portlu işlem
Geniş bant (1310nm veya 1550nm'de +/-30nm)
yüksek izolasyon
Düşük PDL
Epoksi içermeyen optik yol
Uygulamalar:
WDM sistemleri ekleme/bırakma
Çift yönlü iletişim sistemleri
Optik dağılım dengeleme sistemleri
özellikleri 4 Portlu Optik Sirkülatör
| Parametre | P Sınıfı | |
| Çalışma Dalga Boyu (nm) | 1310±30 veya 1550±30 veya 1585±30 | |
| İzolasyon (dB) | Tipik | 0.6 |
| Maksimum | 0.8 | |
| Tipik İzolasyon (dB) | ≥50 | |
| Minimum İzolasyon (dB) | ≥40 | |
| Çapraz Konuşma (dB) | ≥50 | |
| Polarizasyona Bağlı Kayıp (dB) | <0,15 | |
| Polarizasyon Modu Dağılımı | <0,1 | |
| Dönüş Kaybı(dB) | ≥50 | |
| Güç Kullanımı (mW) | 500 | |
| Çalışma Sıcaklığı (℃) | -10~+75 | |
| Paket boyutu (mm) | Φ5,5xL50 veya Φ5,5xL63 | |
Test ortamı
|
|
|
|
|
|
