| Brand Name: | GEZHI or OEM |
| Model Numarası: | Optik Anahtar Matrisi |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

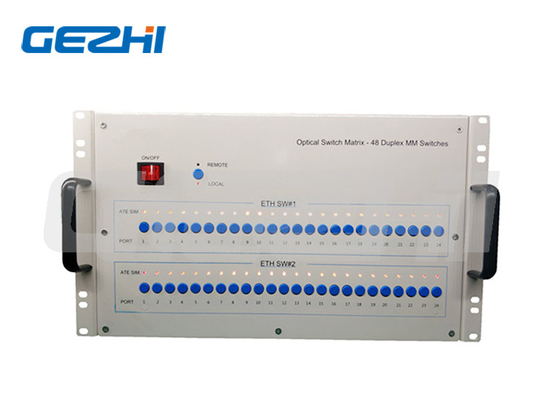

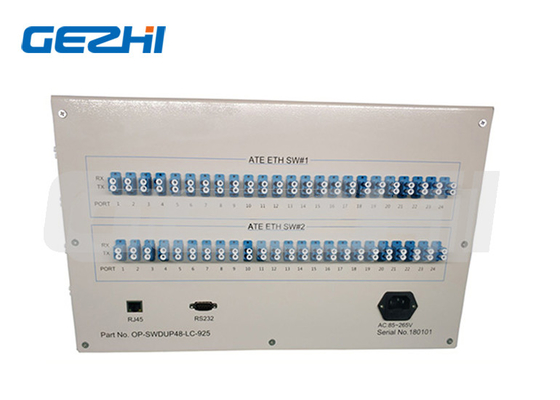

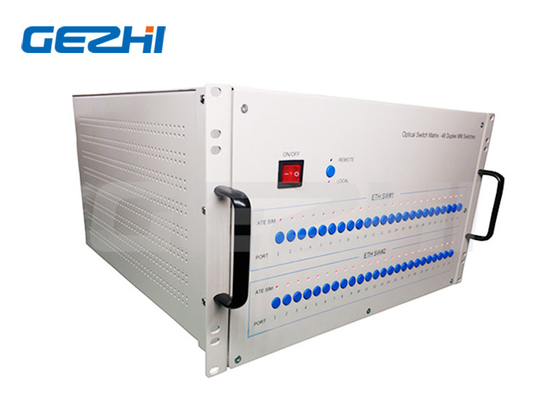

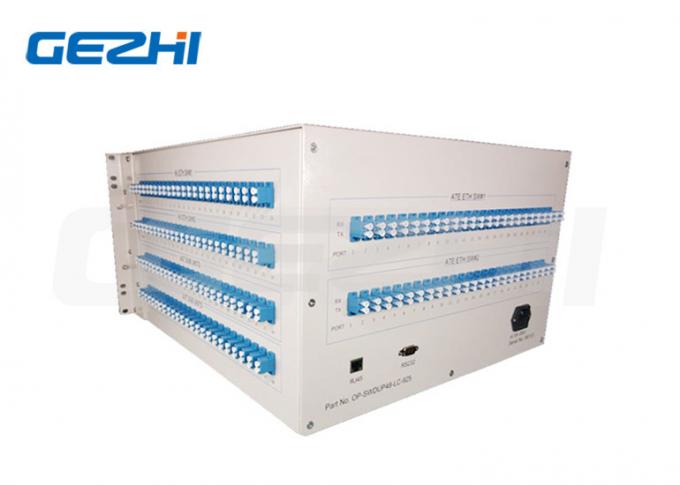

Otomatik Ölçüm için Yüksek Verimli 48*2x4 Optik Anahtar Matrisi
Tanım
48 adet 2x4 (D1x2) Optik Switch Rackmount
Bu Optik anahtar, bir tür ışık yolu kontrol cihazıdır.bir kontrol ışık yolunu oynatır ve ışık yolunu dönüştürür.48-D1X2-U 48 adet 2x4 senkron anahtar ışık yolu kombinasyonlarından oluşur mekanik optik anahtar, optik anahtar ışık yolu kontrol anahtarı panel kontrolünde 48 düğme olabilir, ayrıca kısa menzilli RS - 232 seri port haberleşme modu üzerinden olabilir veya uzaktan RJ45 Ethernet iletişimi, program kontrollü bir komut kontrol anahtarı ışık yolu göndererek, ekipman durumu ışık yolu yeşil ışık ve kırmızı ışık ışık yolunu gösterir.
Özellikler
SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık
LED ekran paneli.Görsel ekran, Rahat kullanım
Şeffaf iletim sinyali.Yüksek kararlılık ve güvenilirlik
Otomatik taramanın kanalı ve zaman aralığı ayarlanabilir
RS232 Kontrolü ve RJ45 Ethernet Uzaktan Yönetimi
Uygulamalar
FITL
Otomatik Ölçüm
Optik Ağ Uzaktan İzleme Kablo İzleme ve Bakım sistemi
Optik Matris Anahtarı Teknik İndeksi
| Parametre | Birim | 48*2x4 |
| Dalga boyu aralığı | deniz mili | 1260~1650 veya özelleştirilmiş |
| Dalga boyunu test etme | deniz mili | 1310/1550 veya özelleştirilmiş |
| Ekleme Kaybı (Maks) | dB | ≤1,5 |
| Geri dönüş kaybı | dB | SM ≥ 50 |
| karışma | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| tekrarlanabilirlik | dB | ≤0,02 |
| Anahtarlama Süresi | Hanım | ≤10 (Bitişik Kanal) |
| Optik Güç | mW | ≤500 |
| Elyaf Tipi | um | 9/125 |
| Bağlayıcı | / | FC, SC, LC, ST, SMA veya özelleştirilmiş |
| Monitör Bağlantı Noktası | / | RJ45 ve RS232 veya özelleştirilmiş |
| Çalışan Güç Kaynağı (Fiş Tipi) | v | AC:220V (50/60Hz) veya DC:36V~72V |
| Çalışma sıcaklığı | ℃ | -10~+60 |
| Depolama sıcaklığı | ℃ | -40~+85 |
| Raf montajı Boyutlar | mm | 6U: 483x500x267mm |
Optik Matris Anahtarı Sipariş Bilgileri OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | mod | dalga boyu | paket | Elyaf Tipi | Elyaf Çapı | Bağlayıcı |
|
48*2x4 S=Tür |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm S=Belirt |
1U=1U Rafa Montaj 2U=2U Rafa Montaj 3U=3U Rafa Montaj 4U=4U Rafa Montaj S=Belirt |
M5=50/125 M6=62,5/125 Ö9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Belirt |
AC=Tek 85~265V DC=Tek 36~72V AA=Çift 85~265V DD=Çift 36~72V AD=AC85~265V+DC36~75V |
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Belirt |
|
|
