| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x128 Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

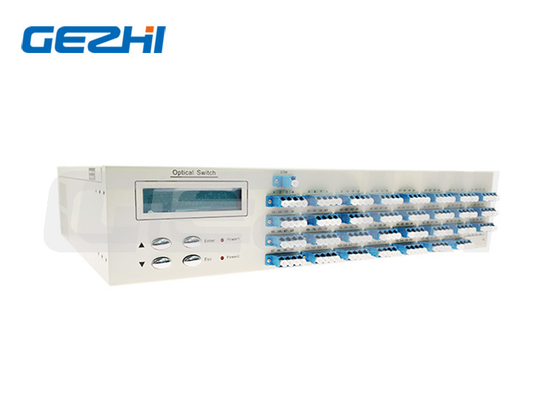

Fiber Optik Anahtar Hızlı Anahtarlama süresi LCD Ekranlı 1x128 Optik Anahtar
Ürün Açıklaması
Bu 1x128 Optik anahtarlar Rackmount, optik fiber iletim hattındaki optik gücü seçici olarak iletebilen, yeniden yönlendirebilen veya bloke edebilen bir giriş ve 128 çıkış fiber optik bağlantı noktasından oluşur.Bu optik anahtarlar çift yönlüdür ve 1x128 veya 128x1 yönlerde kullanılabilir.Fiber optik anahtarlar, fiber optik iletişim ağları ve ölçüm cihazları için tasarlanmıştır.
Ön panel bölmeleri, tipik FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO konektör tipleri vb. ile takılabilir. Normalde bu 2RU 19 ” rafa monte 1x24, 1x32, 1x48, 1x64 veya özelleştirilmiş Optik Anahtarlar kurabilir.
Uygulamalar
FITL
Bakım sistemi
Optik Ağ Uzaktan İzleme Kablo İzleme
Otomatik Ölçüm
Özellikler
Otomatik taramanın kanalı ve zaman aralığı ayarlanabilir
LED ekran paneli.Görsel ekran, Rahat kullanım
SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık
Şeffaf iletim sinyali.Yüksek kararlılık ve güvenilirlik
RS232 Kontrolü ve RJ45 Ethernet Uzaktan Yönetimi
Teknik İndeks
| Parametre | Birim | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Dalga boyu aralığı | deniz mili | 1260~1650 veya özelleştirilmiş | |||||||
| Dalga boyunu test etme | deniz mili | 1310/1550 veya özelleştirilmiş | |||||||
| Ekleme Kaybı (Maks) | dB | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2.0 |
| Geri dönüş kaybı | dB | SM ≥ 50 | |||||||
| karışma | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| tekrarlanabilirlik | dB | ≤0,02 | |||||||
| Anahtarlama Süresi | Hanım | ≤10 (Bitişik Kanal) | |||||||
| Optik Güç | mW | ≤500 | |||||||
| Elyaf Tipi | um | 9/125 | |||||||
| Bağlayıcı | / | FC, SC, LC, ST, SMA veya özelleştirilmiş | |||||||
| Monitör Bağlantı Noktası | / |
RJ45 ve RS232 veya özelleştirilmiş |
|||||||
| Çalışan Güç Kaynağı (Fiş Tipi) | v | AC:220V (50/60Hz) veya DC:36V~72V | |||||||
| Çalışma sıcaklığı | ℃ | -10~+60 | |||||||
| Depolama sıcaklığı | ℃ | -40~+85 | |||||||
| Raf montajı Boyutlar | mm | 1U L483XW230XH44.5 (16 kanala kadar) özelleştirme mevcuttur. | |||||||
|
2U L483XW230XH89 (36 kanala kadar) özelleştirme mevcuttur. 2U L483XW350XH89 (64 kanala kadar) özelleştirme mevcuttur. |
|||||||||
| 3U L483XW350XH133.5 (128 kanala kadar) özelleştirme mevcuttur. | |||||||||
| 4U L483XW350XH178 (256 kanala kadar) özelleştirme mevcuttur. | |||||||||
Sipariş Bilgileri OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | mod | dalga boyu | paket | Elyaf Tipi | Elyaf Çapı | Bağlayıcı |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Tür |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm S=Belirt |
1U=1U Rafa Montaj 2U=2U Rafa Montaj 3U=3U Rafa Montaj 4U=4U Rafa Montaj S=Belirt |
M5=50/125 M6=62,5/125 Ö9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Belirt |
AC=Tek 85~265V DC=Tek 36~72V AA=Çift 85~265V DD=Çift 36~72V AD=AC85~265V+DC36~75V |
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Belirt |
Açıklama Paneli

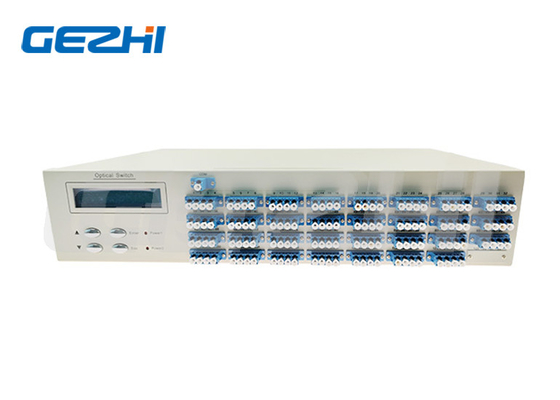

1x128 Fiber Optik Switch Rackmount Ön Panel
Güç: Güç kaynağının ana anahtarı
RJ45: İletişim ağ yönetimi arabirimi;
RS-232: Rs-seri arayüz;RS232 seri iletişim arabirimi;
LCD: Bilgileri doğrudan görüntüleyen cihazlar;
▲: Yukarı gitmek için tuş;▼: Aşağı hareket etme tuşu;Girin: Belirlemek için anahtar;
Esc: İptal etme tuşu;
com,1~128:Fiber arayüz

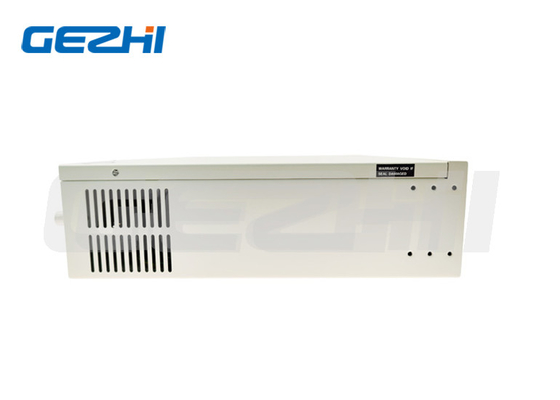

1x128 Fiber Optik Switch Rackmount Arka Panel
AC:85~265V: Güç kablosu arabirimi;
AÇIK/KAPALI: Güç kaynağının ana şalteri;
Varsayılan ayarlar
adres:01
RS-232:Baud hızı:9600;Veri bitleri: 8 bit;Durdurma biti: 1 bit;Eşlik biti: YOK;
RJ45: IP:192.168.1.100 ;LİMAN:5000;TCP/IP:TCP Sunucusu ve UDP
(Sabit bağlantı noktası:18888)
İletişim Protokolü:
“_”: Alt çizgi
1x128 Fiber Optik Switch Rackmount Optik Yönlendirme
Tümü büyük harflerle iletişim protokolü;
Cihaz her seferinde bir talimat yürütür;
"<" Başlatma komutu olarak;">" Bitiş talimatı olarak
|
|
