| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1×N(N≤8) Optik Anahtar |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |
RS232 ve Ethernet Arayüzü Rackmount 1×N(N≤8) Optik Switch
Ürün Açıklaması
1X8 Optik Anahtarlar Raf Montajı, ortak bir fiberin 8 adet çıkış veya giriş fiberine otomatik ve tekrarlanabilir bağlantısına izin verir.Bu tamamen optik anahtarlar çift yönlüdür ve 1x8 veya 8x1 yönünde kullanılabilir.Rafa Monte Optik Anahtarlar, ön panelden manuel olarak seçilebilir veya RS232 portu, Ethernet portu üzerinden kontrol edilebilir.Bu Fiber optik anahtar, 1x128'e kadar herhangi bir 1xN boyutunda mevcuttur.
Tekli mod 1260~1650nm (1310/1550) dışında, GEZHI Photonics ayrıca 460nm , 630nm , 780nm , 850nm , 980nm , 1064nm veya özelleştirilmiş Optik Anahtar üretir.Ayrıca 105/125um , 400um gibi büyük çaplı fiber optik anahtarlar da mevcuttur.
|
Uygulamalar FITL Otomatik Ölçüm Optik Ağ Uzaktan İzleme Kablo İzleme ve Bakım sistemi |
Özellikler Düşük Ekleme Kaybı ve Hızlı Anahtarlama SerialNet, Yüksek Güvenilirlik, Yüksek Kararlılık LCD ekran RS232 Kontrolü ve Ethernet Uzaktan Yönetimi |
Sipariş Bilgileri OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | mod | dalga boyu | paket | Elyaf Tipi | Elyaf Çapı | Bağlayıcı |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Tür |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550 nm 460nm 780nm 980nm S=Belirt |
1U=1U Rafa Montaj 2U=2U Rafa Montaj 3U=3U Rafa Montaj 4U=4U Rafa Montaj S=Belirt |
M5=50/125 M6=62,5/125 Ö9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Belirt |
AC=Tek 85~265V DC=Tek 36~72V AA=Çift 85~265V DD=Çift 36~72V AD=AC85~265V+DC36~75V |
00=Yok FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Belirt |
Teknik İndeks
| Parametre | Birim | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Dalga boyu aralığı | deniz mili | 1260~1650 veya özelleştirilmiş | |||||||
| Dalga boyunu test etme | deniz mili | 1310/1550 veya özelleştirilmiş | |||||||
| Ekleme Kaybı (Maks) | dB | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2.0 |
| Geri dönüş kaybı | dB | SM ≥ 50 | |||||||
| karışma | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| tekrarlanabilirlik | dB | ≤0,02 | |||||||
| Anahtarlama Süresi | Hanım | ≤10 (Bitişik Kanal) | |||||||
| Optik Güç | mW | ≤500 | |||||||
| Elyaf Tipi | um | 9/125 | |||||||
| Bağlayıcı | / | FC, SC, LC, ST, SMA veya özelleştirilmiş | |||||||
| Monitör Bağlantı Noktası | / | RJ45 ve RS232 veya özelleştirilmiş | |||||||
| Çalışan Güç Kaynağı (Fiş Tipi) | v | AC:220V (50/60Hz) veya DC:36V~72V | |||||||
| Çalışma sıcaklığı | ℃ | -10~+60 | |||||||
| Depolama sıcaklığı | ℃ | -40~+85 | |||||||
| Raf montajı Boyutlar | mm | 1U L483XW230XH44.5 (16 kanala kadar) özelleştirme mevcuttur. | |||||||
|
2U L483XW230XH89 (36 kanala kadar) özelleştirme mevcuttur. 2U L483XW350XH89 (64 kanala kadar) özelleştirme mevcuttur. |
|||||||||
| 3U L483XW350XH133.5 (128 kanala kadar) özelleştirme mevcuttur. | |||||||||
| 4U L483XW350XH178 (256 kanala kadar) özelleştirme mevcuttur. | |||||||||

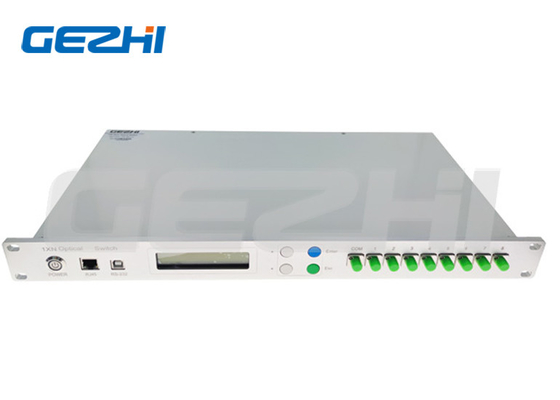

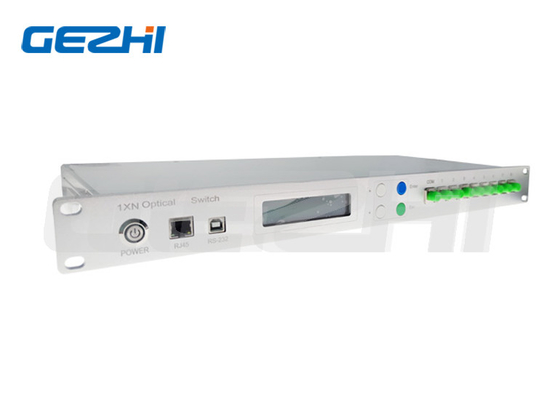

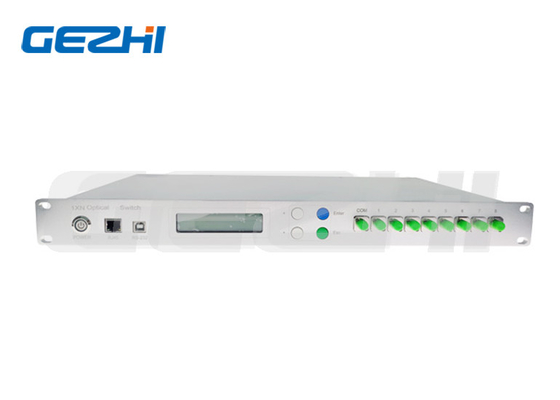

Ön panel

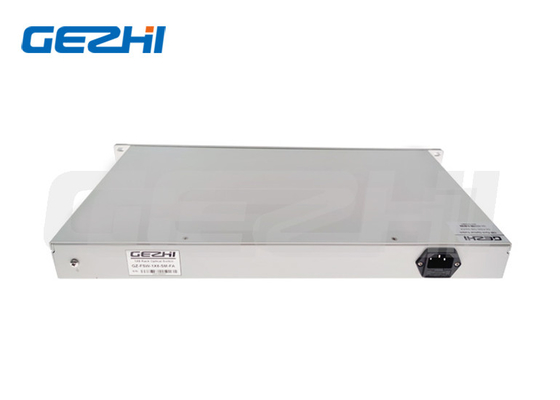

GeriPanel
|
|
