Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Çalışma Dalgaboyu: | 1270-1610nm | Kanal aralığı: | 20 Nm |
|---|---|---|---|
| Elyaf Tipi: | SMF-28e veya özelleştirilmiş | Bağlayıcı: | LC/UPC Adaptörü |
| Başvuru: | Kanal Ekle/Bırak |
Ürün Genel Görünümü

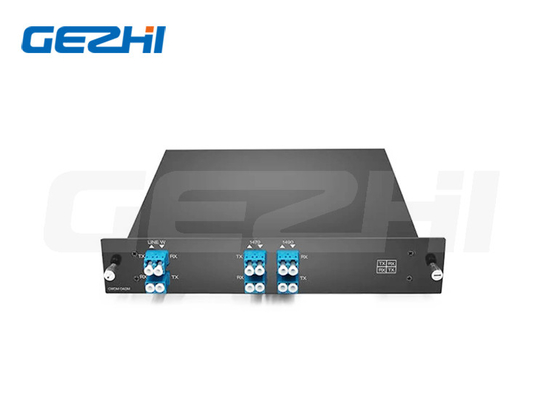

Pasif CWDM Çift Fiber 4 Kanal OADM Multiplexer
CWDM OADM
CWDM Optical Add/Drop multiplexer (OADM), WDM ağlarında bir veya iki lif içine bir/çok CWDM kanalının eklenmesi ve bırakılması için kullanılan pasif bir optik cihazdır.Diğer dalga boylarının da gerekli noktaya geçmesine izin verirken..CWDM OADM modülleri, dört dalga boyuna kadar destek veren tek taraflı (Doğu veya Batı) ve çift taraflı (Doğu ve Batı) yapılandırmalarda mevcuttur.
Özellikleri ve Uygulamalar
Özellikleri
Düşük yerleştirme kaybı
4 kanal Batı & Doğu çift taraflı
Sinlge Fiber Ağı
Her iki yönde ekle & bırak fonksiyonları
Endüstri standardı LC bağlantıları
Epoksi içermeyen optik yollu ince film optik bazlı
Telcordia GR1221, GR1209, RoHS, ISO'ya tamamen uygun
Başvurular
Kanal Ekle/Kaldır
CATV fiber optik bağlantıları
Kaba WDM Sistemleri
Metro Ağı
Özellikler
| Parametreler | Birim | Spesifikasyon | |
| Dalga boyu aralığı | nm | 1260 ~ 1620 | |
| Merkezi Dalga Boyutu | nm | Müşteri belirtildi | |
| Kanal Arası | nm | 20 | |
| Geçiş bandı | nm | CW±6.5 | |
| Ekleme Kaybı | COM==>DROP | dB | ≤1.5 |
| ADD==>EXP | |||
| Yakın İzole | dB | ≥ 30 | |
| Çevre dışı yalıtım | dB | ≥45 | |
| PDL | dB | ≤0.1 | |
| Yönetmelik | dB | ≥50 | |
| Geri dönüş kaybı | dB | ≥45 | |
| PMD | ps | ≤0.1 | |
| Güç yönetimi ((CW) | mW | ≤ 300 | |
| Çalışma sıcaklığı | °C | -10 ila +70 | |
| Depolama sıcaklığı | °C | -40 ila +85 | |
| Elyaf Türü | G.657.A1 veya G.652D | ||
| Fiber çapı | 3.0mm veya 2.0mm,0.9mm boş tüplü | ||
| Bağlantı tipi | LC/UPC veya diğerleri | ||
| Fiber Uzunluğu | m | 1 veya diğerleri | |
| İsteğe bağlı Moniter bağlantı noktası | % | 1 | |
| Paketin Boyutları | mm |
ABS kaset: 100*80*10,5; 140*115*18; ABS mini kutusu:90x20x10; Çelik boru:Φ5.5*38; |
|
