| Brand Name: | GEZHI |
| Model Numarası: | GZ-1x2 PLC100X |
Ürün Tanımı:

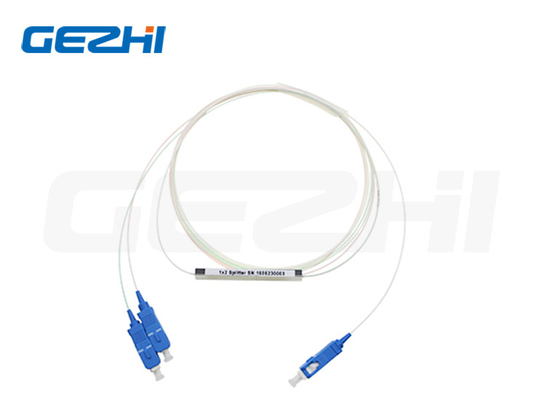

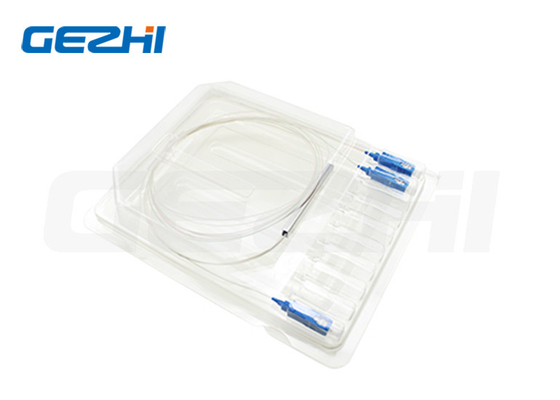

Yüksek güvenilirlik 1x2 Mini Tube Tipi Fiber PLC Splitter
1x2 PLC Bölücü
PLC bölücüler, optik sinyalleri işleme yönelik olarak birden fazla yere dağıtmak için kullanılan dallama cihazlarıdır. Optik ağlarda,Genellikle bir optik sinyali birçok aynı sinyale ayırmak gerekir, veya tek bir sinyale birçok sinyali birleştirmek için.PLC Splitter (Planar lightwave circuit splitter), silik optik dalga kılavuzu teknolojisi kullanılarak üretilen bir tür optik güç yönetim cihazıdırFTTx Pasif Optik Ağlar, CWDM, DWDM ve Optik Kablo TV Sistemi için tasarlanmıştır.PLC Splitter, Merkezi Ofis'ten (CO) birden fazla mekan konumuna optik sinyal dağıtmaktan sorumludur.Belirli uygulamalar için tasarlanmış 1*N ve 2*N bölücü ürünlerinin tüm serilerini sunuyoruz.
Özellikleri
Düşük Ekleme kaybı
Düşük PDL
Kompakt Tasarım
Geniş çalışma sıcaklığı: -40°C'den 85°C'ye kadar
Yüksek Güvenilirlik ve Dayanıklılık
İyi kanal-kanal tekdüzelik
Geniş Çalışma Dalga Boyutu: 1260nm'den 1650nm'ye kadar
Başvurular
- Hayır.
Teknik parametreler
| Parametreler | 1xN PLC Splitter Spesifikasyonu | ||||||
| Çalışma dalga uzunluğu (nm) | 1260 ~ 1650 | ||||||
| Türü | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Ekleme kaybı (dB) | Tipik | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| En fazla. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Tekdüzelik (dB) | Tipik | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| En fazla. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Max | Tipik | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| En fazla. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Dalga boyu Bölüm kaybı (dB) |
Tipik | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| En fazla. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Sıcaklık departman kaybı |
Tipik | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| En fazla. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Direktiflik (dB) Min | 55 | ||||||
| Geri dönüş kaybı (dB) Min | 55 ((50) | ||||||
| Çalışma sıcaklığı (°C) | -40 ~ +85 | ||||||
| Depolama sıcaklığı (°C) | -40 ~ +85 | ||||||
| Fiber uzunluğu | 1m veya Özel | ||||||
| Elyaf Türü | G657A | ||||||
| Bağlantı tipi | Özel | ||||||
| PLC bölücü çıplak lif (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC bölücü bloksuz (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLC Bölücü Modülü ((mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-montage ((mm) | 19 ̊1U 2U Rack-Mount Box, LGX Box, ODF Box | ||||||
Sipariş Verme Bilgisi
| Doktor. | XXX | XX | XX | XX | XX | XX |
|
Liman Yapılandırma |
Modül türü | Kablo tipi | Fiber uzunluğu | Giriş bağlantısı |
Çıkış Bağlantı |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF = Çıplak Elyaf BL=Bloksuz MO=Modül LG=LGX Kutusu RM=Rack Mount CB=Kaset Kutusu XX=Kustomlaştırılmış
|
00=hiçbir 09=900um Sıfır tüp 20=2.0mm 30=3.0mm |
05=0,5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5,0m ...... |
0=hiçbir 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Kustomlaştırılmış |
0=hiçbir 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Kustomlaştırılmış |
Sık Sorulan Sorular
|
|
