QSFP+ Alıcı 40G QSFP+ Modülü 40KM ile 1310NM dalga boyu ile DOM fonksiyonu ile iletim

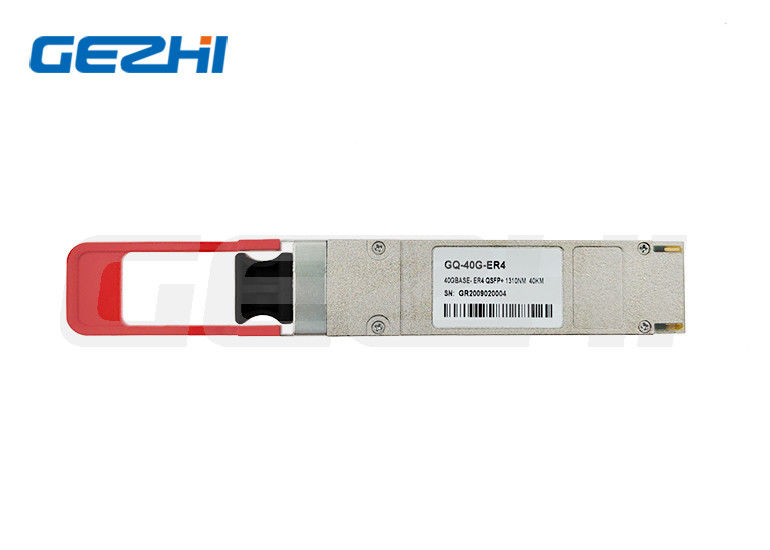

QSFP-40G-ER4 Uyumlu 40G QSFP+ Alıcı 1310NM 40KM DOM Çift LC

Ürün Tanımı

Gezhi QSFP+-40G-ER4, veri merkezi ve Kurumsal geniş alan bağlantısı için tasarlanmıştır.ve geniş bir alan bölgesinde hizmet dağıtımı ve sorunsuz iletişim için güvenilir optik bağlantı.

Bu QSFP + modülü, Cisco Catalyst 9600 serisi anahtarlarında mükemmel bir etkileşimle Cisco QSFP-40G-ER4'e eşdeğerdir.

40GBASE-ER4 için endüstri MSA anlaşmasına tam uyumludur ve dört ayrı 10Gbps CWDM dalgasını bir 40Gbps 1310NM optik yoluna eşleştirmek için WDM teknolojisini kullanır. This QSFP+ module is made up of four CWDM DFB TOSA and APD ROSA for enough link budget to 40KM transmission over single mode fiber with LC duplex connectors and an QSFP+ Interface for port contact with switchesİnşaa edilmiş DOM/DDM fonksiyonu ile ağ bakımı, çalışma sıcaklığı, voltaj, kayıtsızlık akımı, RX gücü,Ağ tanısı ve ayarlama için TX gücü.

Özellikleri

Sıcak takılabilir QSFP+ biçim faktörü
Dört kanallı tam-dupleks alıcı modülü
4x soğutulmamış CWDM DFB lazerleri ve APD ROSA
XLPPI elektrik arayüzü
QSFP MSA, IEEE 802.3bm 40GBASE-ER4 ve OTN OTU3 ile uyumlu
Veri hızı 44Cbps'e kadar
SMF üzerinden 40km'ye kadar erişim
18.5dB bağlantı ekleme kaybı bütçesi
Güç tüketimi < 3,5W
Çifte LC kapları
Çalışma odası sıcaklık aralığı 0°C'den 70°C'ye kadar
Tek 3.3V güç kaynağı
RoHS uyumlu (kurşunsuz)

Protokol

40GBASE-ER4 Ethernet bağlantıları
-OTN OTU3/OTU3el/OTU3e2

Parametreler

40Gbps QFP+ LR4, ER4 optik alıcı modülü uygulaması

Çözüm 1

40Gbps QSFP + alıcı uygulaması Ethernet Switch bağlantısında LC dupleks fiber patchcord ile Direkt Bağlantı Kablolaması.

Çözüm 2

LC dupleks fiber patchcord, MPO'dan LC / UPC konektörüne ODF ve yapılandırılmış kablolama bağlantıları ile 8 çekirdekli MPO'dan MPO patchcord ile Ethernet Switch bağlantısında 40Gbps QSFP + alıcı uygulaması.

Çözüm 3

Ethernet Switch bağlantısında 40Gbps QSFP+ alıcı uygulaması LC dupleks fiber patchcord ve MPO'dan LC / UPC konektörüne ODF (Optical Distribution Frame)Yapılandırılmış Kablolama Bağlantıları ile.
