R1490nm FWDM

Name: R1490nm FWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	FWDM
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	5-8 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Ürün adı:

FWDM cihazı

dalga boyu:

T1550nm R1310 ve 1490nm

Liman:

3port

PaketLGX Kaset:

paslanmaz çelik tüp

Bağlayıcı:

SC / APC

Uygulama:

EDFA

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

Aylık 100000 Kanal

Vurgulamak:

1490nm Filtre WDM

T1550nm FWDM Çoklayıcılar

3 Portlu FWDM Cihazı

Ürün Tanımı

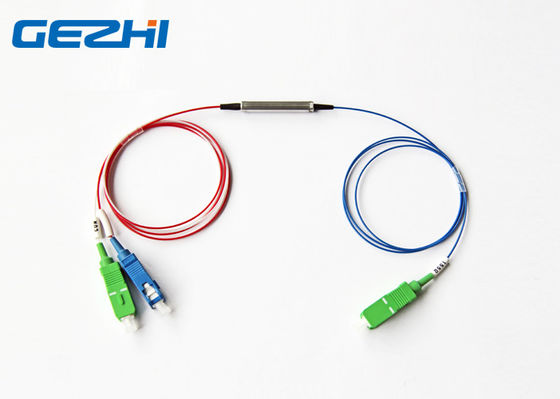

SC konnektörlü PON Çoklayıcı T1550nm R1310 / 1490nm FWDM Cihazı pigtailed

GEZHI PON Multiplexer, T1550nm R1310 ve 1490nm ile ince film filtre teknolojisine dayanmaktadır.Cihaz, epoksi içermeyen optik yol, düşük takma kaybı, yüksek sönme oranı, yüksek güvenilirlik ve yüksek stabiliteye sahiptir.

PON Muitplexer T1550nm R1310 / 1490nm:özel uygulamalarınız için belirli dalga boyu bantlarına göre özelleştirilmiş filtre tabanlı dalga boyu bölmeli çoklama (WDM) filtre cihazları.Bildiğiniz gibi, GEPON sisteminin kendisi 1310/1490'da çalışır, bu nedenle buradaki CATV sinyali 1550nm kullanılarak aynı fiber üzerinden iletilir ve FWDM, tüm bunların "karışık" olduğu bir yerdir.

Özellikleri

Pass (Transmission) Kanalı: 1550nm
Yansıma Kanalı: 1310nm ve 1490nm
Yüksek İzolasyon, Güvenilirlik ve kanal izolasyonu
Düşük yerleştirme kaybı ve mükemmel çevresel güvenilirlik
RoHS Uyumlu

Uygulamalar

CATV
WDM sistemi

Şartname

Parametreler	birim	FWDM Cihazı
Çalışma Dalgaboyu T: iletim dalga boyu R: yansıma dalga boyu 1310 ± 50.149 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20	mil	1	T1550 R1310 / 1490
		2	T1490 R1310 / 1550
		3	T1310 R1490 / 1550
		4	T1550 / 1610 R1310 / 1490
		5	T1550 / 1625 R1310 / 1490
		6	T1625 R1310 / 1490/1550
		7	T1650 R1310 / 1490/1550
Ekleme Kaybı	dB	İletim: ≤ 0.6
		Yansıma: ≤ 0.4
İletim Kanalı İzolasyonu	dB	≥ 30
Yansıma Kanal İzolasyonu	dB	≥ 17
PDL	dB	≤ 0.1
Dalga boyu termal kararlılığı	mil / ℃	≤ 0.003
Yerleştirme kaybı termal kararlılığı	dB / ℃	≤ 0.005
Geri dönüş kaybı	dB	≥ 45
Optik Güç	mW	≤ 500
Çalışma sıcaklığı	℃	-10 ~ +70
Depolama sıcaklığı	℃	-40 ~ +85
Bağıl nem	%	5 ~ 95
boyut	aa	Φ5.5 x 34	Φ4.2 x 25	90 x 20 x 10
Not: 1. Özelleştirme mevcuttur. 2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir.

Sipariş Bilgileri:

bir

dalga boyu

Boru tipi

Fiber Uzunluğu
(Konektörü dahil et)

Bağlayıcı

boyut

T15R13 / 14 = T1550 R1310 / 1490

T14R13 / 15 = T1490 R1310 / 1550

T13R14 / 15 = T1310 R1490 / 1550

T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490

X = Diğer

25 = 250um

90 = 900um 20: 2000um

30 = 3000um

X = Diğer

05 = 0.5m ± 0.05 M

10 = 1.0m ± 0.05 M

15 = 1,5 ± 0.05 M

X = Diğerleri

00 = Yok

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = Diğer

5534 = Φ5.5 x 34 mm

4225 = Φ4.2 x 25 mm

9021 = 90 x 20 x 10 mm

X = Özel

Paket Tipi

250um çıplak elyaf için Cam Tüp Paketi
250um çıplak fiber ve 900um fiber için Çelik Boru paketi
900um, 2.0mm ve 3.0mm fiber için ABS kutusu
Not: 250um çıplak fiber konektör ile donatılmayacak kadar incedir

Mekanik Çizim
R1490nm FWDM 2

Resim A T13 / R15, T14 / R1315, T1415 / R13 FTTX Filtre WDM için
Resim B T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX Filtre WDM için

Uygulama
