| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2FWDM-59 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

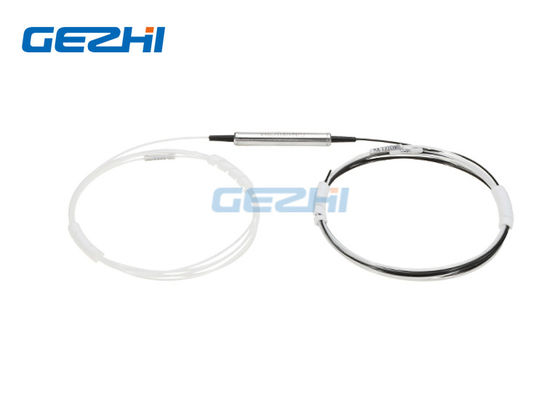

3 port 1480/1550nm FWDM Çoklayıcı Bileşeni
1480 / 1550nm FWDM - yüksek güçlü DWDM optik amplifikatör ve EDFA için
1480/1550 nm FWDW, ince film filtre teknolojisi ve metal yapıştırma mikro-optik ambalajına dayanmaktadır.Bu bileşen 1480 ve 1550nm bant sinyalini birleştirmek veya ayırmak için kullanılır.Cihazlar, ışığı geniş bir dalga boyu aralığında farklı dalga boylarında birleştirir veya ayırır.Çok düşük yerleştirme kaybı, düşük polarizasyon bağımlılığı, yüksek izolasyon ve mükemmel çevresel stabilite sunarlar.Eşsiz pigtail işleme ve yüksek kaliteli AR kaplama ile yüksek güç kullanımı kapasitesi elde edilebilir.Bu bileşenler EDFA'larda, Raman amplifikatörlerinde, WDM ağlarında ve fiber optik cihazlarda yaygın olarak kullanılmaktadır.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametre | FWDM | |
| Geçiş Kanalı Dalgaboyu Aralığı (nm) | 1530 ~ 1580 (veya 1440 ~ 1490) | |
| Kanal Dalgaboyu Aralığı (nm) | 1440 ~ 1490 (veya 1530 ~ 1580) | |
| Ekleme Kaybı (dB) | Kanalı Yansıt | <0.4 |
| Geçiş Kanalı | <0.4 | |
| Ekleme Kaybı Varyasyonu (dB) | <0.3 | |
| İzolasyon | Kanalı Yansıt | > 12 |
| Geçiş Kanalı | > 30 | |
| Ekleme Kaybı Sıcaklık Hassasiyeti (dB / ° C) | <0.003 | |
| Polarizasyona Bağlı Kayıp (dB) | <0.10 | |
| Polarizasyon Modu Dağılımı (ps) | <0.1 | |
| Yönlülük (dB) | > 60 | |
| Geri Dönüş Kaybı (dB) | > 50 | |
| Güç Kullanımı (mW) | 300 | |
| Çalışma Sıcaklığı (° C) | 0 ~ +70 | |
| Depolama Sıcaklığı (° C) | -40 ~ +85 | |
| Paket Boyutları (mm) |
|
|
3 port 1480/1550nm FWDM Çoklayıcı Bileşeni
Sipariş Bilgileri:
| bir | B | C | D | E |
| dalga boyu | Boru tipi | Fiber Uzunluğu (Konektörü dahil et) |
Bağlayıcı | boyut |
|
45: 1480nm geçiş / 1550nm yansıtma 54: 1550nm geçiş / 1480nm yansıtma X = Diğer |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Diğer |
05 = 0.5m ± 0.05 M 10 = 1.0m ± 0.05 M 15 = 1,5 ± 0.05 M X = Diğerleri |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Diğer |
5534 = Φ5.5 x 34 mm 4225 = Φ4.2 x 25 mm 9021 = 90 x 20 x 10 mm X = Özel |
|
|
