| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2FWDM-59 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

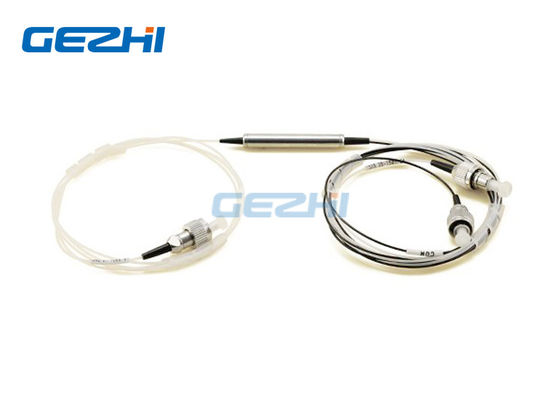

Filtre Dalgaboyu Bölmeli Çoklayıcı 980 / 1550nm Cihazı
980 / 1550nm FWDM - yüksek performanslı DWDM optik amplifikatör ve EDFA amplifikatör için
980 / 1550nm Filtre Dalgaboyu Bölmeli Çoklayıcı, çevresel olarak kararlı ince film filtre teknolojisine dayanmaktadır.Cihazlar, ışığı geniş bir dalga boyu aralığında farklı dalga boylarında birleştirir veya ayırır.Çok düşük yerleştirme kaybı, düşük polarizasyon bağımlılığı, yüksek izolasyon ve mükemmel çevresel stabilite sunarlar.Eşsiz pigtail işleme ve yüksek kaliteli AR kaplama ile yüksek güç kullanımı kapasitesi elde edilebilir.Bu bileşenler EDFA'larda, Raman amplifikatörlerinde, WDM ağlarında ve fiber optik cihazlarda yaygın olarak kullanılmaktadır.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametre | FWDM | |
| Geçiş Kanalı Dalgaboyu Aralığı (nm) | 1520 ~ 1600 | |
| Kanal Dalgaboyu Aralığı (nm) | 960 ~ 1000 | |
| Ekleme Kaybı (dB) | Kanalı Yansıt | <0.6 |
| Geçiş Kanalı | <1.0 | |
| Ekleme Kaybı Varyasyonu (dB) | <0.3 | |
| İzolasyon | Kanalı Yansıt | > 18 |
| Geçiş Kanalı | > 30 | |
| Ekleme Kaybı Sıcaklık Hassasiyeti (dB / ° C) | <0.003 | |
| Polarizasyona Bağlı Kayıp (dB) | <0.10 | |
| Polarizasyon Modu Dağılımı (ps) | <0.1 | |
| Yönlülük (dB) | > 60 | |
| Geri Dönüş Kaybı (dB) | > 50 | |
| Güç Kullanımı (mW) | 300 | |
| Çalışma Sıcaklığı (° C) | 0 ~ +70 | |
| Depolama Sıcaklığı (° C) | -40 ~ +85 | |
| Paket Boyutları (mm) |
|
|
| Elyaf Türü | Ortak / pompa bağlantı noktasında Corning HI 1060 | |
| Sinyal portunda Corning SMF-28 fiber | ||
Filtre Dalgaboyu Bölmeli Çoklayıcı 980 / 1550nm Cihazı
Sipariş Bilgileri:
| bir | B | C | D | E |
| dalga boyu | Boru tipi | Fiber Uzunluğu (Konektörü dahil et) |
Bağlayıcı | boyut |
|
59: 1550nm geçiş / 980nm yansıtma 95: 980nm geçiş / 1550nm yansıtma X = Diğer |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Diğer |
05 = 0.5m ± 0.05 M 10 = 1.0m ± 0.05 M 15 = 1,5 ± 0.05 M X = Diğerleri |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Diğer |
5534 = Φ5.5 x 34 mm 4225 = Φ4.2 x 25 mm 9021 = 90 x 20 x 10 mm X = Özel |
Filtre Dalgaboyu Bölmeli Çoklayıcı 980 / 1550nm Cihazı
|
|
