| Brand Name: | GEZHI or OEM |
| Model Numarası: | FSW-1x16R |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

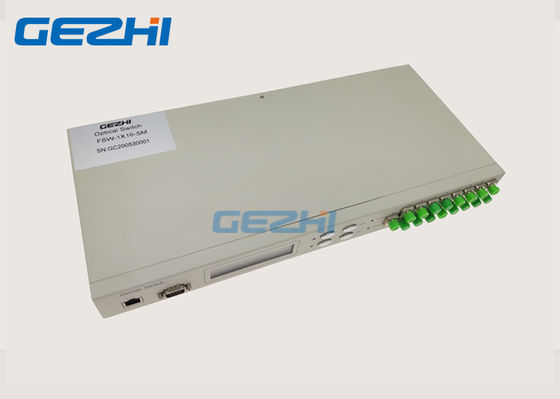

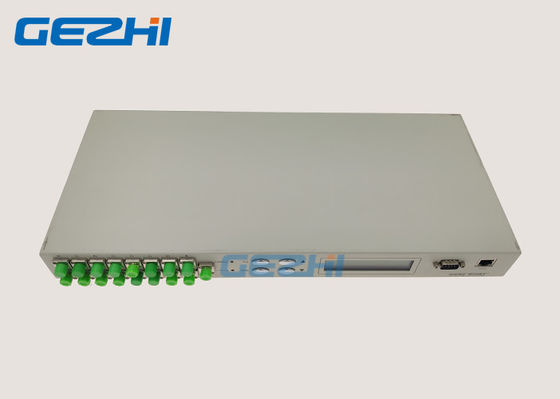

Masaüstü / Raf Montaj Programlanabilir şasi 1x16 Optik Anahtar Ekipmanları
GEZHI Masaüstü / Raf Montaj Programlanabilir şasi 1x16 Optik Anahtar EkipmanlarıHızlı geçiş süresi, yüksek kalite ve düşük ekleme kaybı ile 16 port'a kadar.BuMasaüstü / Raf Montaj Programlanabilir şasi 1x16 Optik Anahtar Ekipmanlarıoptik Güzergahı kontrol eden ve değiştiren fonksiyonel bir cihazdır.RS232 portu, Ethernet portu ile kontrol edilebilir ve belirli bir frekansta otomatik olarak taranabilir veya ön panelden manuel olarak seçilebilir.Optik fiber iletim sisteminde, optik yol kontrolü, LAN, ışık kaynağı / dedektör değişimi ve Ethernet vb. Değişikliklerini korumak için kullanılır. Fiber optik test sisteminde, fiber optik ve fiber optik cihaz testi, ağ testi için kullanılır , açık hava optik kablo testi ve fiber optik algılama.
Özellikleri
LED gösterge paneli.Görsel ekran, Rahat kullanım.
Otomatik taramanın kanal ve zaman aralığı ayarlanabilir.
RS232 Kontrol ve Ethernet Uzaktan Yönetimi
Düşük sokma kaybı, Hızlı anahtarlama
Uygulamalar
Sistem testi
Şartname
| model | FSW-1xN (N <16) |
| Çalışma dalga boyu | 1260 ～ 1650nm |
| Dalgaboyunu test etme | 1310nm, 1550 nm |
| Ekleme kaybı | ≤1.2dB |
| tekrarlayan | ≤ ± 0.02 dB |
| Geri dönüş kaybı | ≥50dB |
| Diyafoni | 55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| Anahtar süreleri | Ms 10 ms (bitişik kanallar) |
| Fiber optik türü | SM (9 / 125um) |
| Konektör tipi | FC / APC |
| Monitör bağlantı noktası | RJ45, RS-232 |
| Güç kaynağı | AC: 85 ～ 264 V (50 / 60Hz) |
| Çalışma sıcaklığı | -20 ～ + 70 ℃ |
| Depolama sıcaklığı | -40 ～ + 85 ° C |
| Kasa tipi | 19 inç 1U (483 × 200 × 44 mm) |

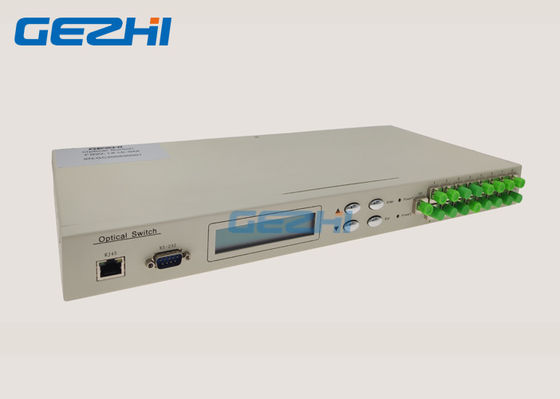

Açıklanacak Panel:
(1),Ethernet için RJ45-Port, RS-232-Seri Port: İzleme için Port.
(2), Optik Portlar: COM giriş portu, 1, 2, 3,4 ayrı parçayı gösterir.
(3), LCD-Ekran Ekranı: Cihazın adresi, mevcut kanal ve ilgili bilgiler için sergi.
(4), ▲ ——Up ； ▼ ——Aşağı ； Enter —— Onayla ； Esc —— İptal.

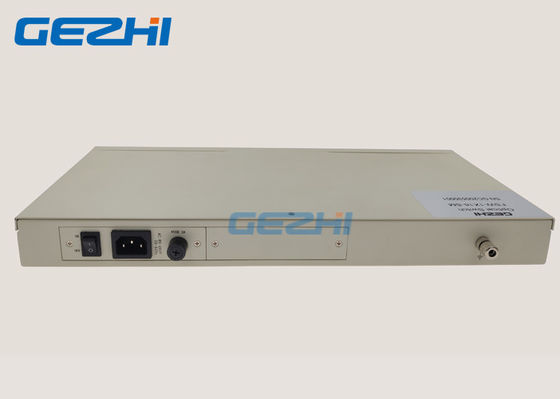

Arka panel
(1), Güç: Çalışma güç kaynağı için gösterge.(Tek güç veya Çift güç mevcut)
Dahili Işık Yolu Şeması
1xN Optik Fiber Anahtar için İç Işın Yolu Şeması
İletişim arayüzü
(1) RS-232
Bilgisayara bağlandığında, her iki ucun DB9 seri port çapraz teli uygulanmalıdır.Bu, her iki ucun # 2, # 3 kablosunun çapraz bağlanması, # 5 kablosunun eklemli olarak bitişik olması ve geri kalanının dışarıda bırakılabileceği anlamına gelir.
(2), RJ45
Bilgisayara anahtar üzerinden bağlandığında, geçiş hatları uygulanmalıdır.(Doğru sipariş 1-turuncu beyaz, 2-turuncu, 3-yeşil beyaz, 4-mavi, 5-mavi beyaz, 6-yeşil, 7-kahverengi beyaz, 8-kahverengi.)
Doğrudan bilgisayara bağlandığında çapraz tel uygulanmalıdır.(Bir ucu 1-turuncu beyaz, 2-turuncu, 3-yeşil beyaz, 4-mavi, 5-mavi beyaz, 6-yeşil, 7-kahverengi beyaz, 8-kahverengi, bir ucu 1-yeşil beyaz, 2- yeşil, 3-turuncu beyaz, 4-mavi, 5-mavi beyaz, 6-turuncu, 7-kahverengi beyaz, 8-kahverengi.)
