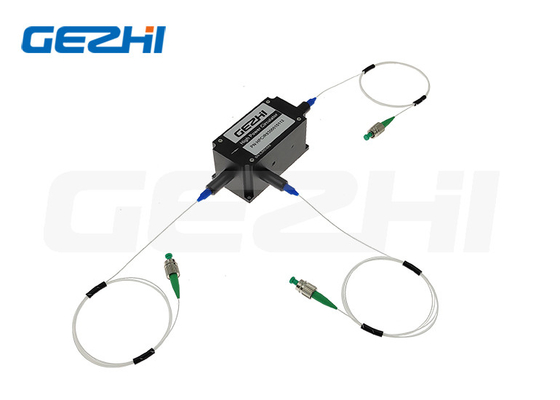

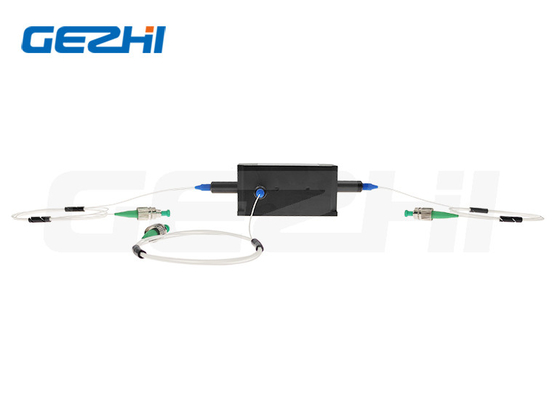

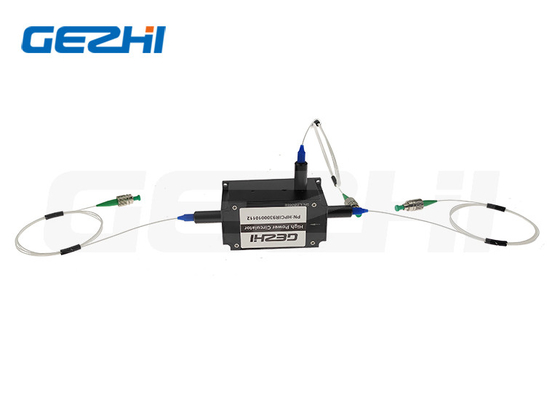

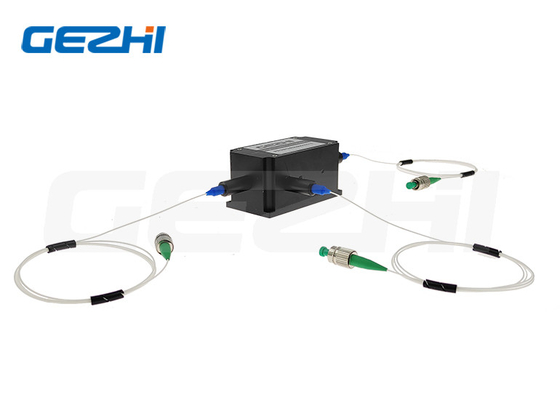

Ürüne Genel BakışYüksek Güçlü PM Filtresi WDM
CATV Sistemi için Düşük Ekleme Kaybı Yüksek Güçlü Polarizasyon Koruma Filtresi WDM (20W'a kadar)
Yüksek Güçlü PM Filtresi WDM
GEZHI Yüksek Güçlü Polarizasyon Bakım Filtresi WDM, bir dalga boyu bölmeli çoklayıcının bir kombinasyonudur.Tüm giriş ve çıkış lifleri polarizasyonu koruyor.Bu ürün son derece düşük ekleme kaybına, yüksek kararlılığa ve güvenilirliğe, yüksek izolasyona ve yüksek geri dönüş kaybına sahiptir.Bu ürün, daha fazla işlevi çok kompakt bir pakette birleştirerek CATV Sistemi, CWDM/DWDM Modülü, EPON/GPON Ağları uygulamasına entegre bir çözüm sunar.
|
Özellikleri ve UygulamalarıYüksek Güçlü PM Filtresi WDM
Özellikler:
•Yüksek Güçlü Kullanım
•Düşük Ekleme Kaybı
•Yüksek Getiri Kaybı
•Yüksek Güvenilirlik ve Kararlılık
Uygulamalar:
•CATV Sistemi
•CWDM/DWDM Modülü
•EPON/GPON Ağları
Yüksek Gücün ÖzellikleriPM Filtre WDM
parametreler |
Birim |
Değerler |
Tip |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
İletim Dalgaboyu |
deniz mili |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
yansıma dalga boyu |
deniz mili |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
Maks.23°C'de Ekleme Kaybı |
İletim Kanalı |
dB |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
Yansıma Kanalı |
dB |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
dak.İletim İzolasyonu @Yansıma ortalama uzunluğu |
dB |
30 |
30 |
30 |
30 |
25 |
dak.Yansıma İzolasyonu @Transmission ortalama uzunluğu |
dB |
15 |
15 |
15 |
15 |
12 |
Maks.Kanal Düzlüğü |
dB |
0.4 |
dak.Sönme Oranı
23°C'de
|
İletim Kanalı |
dB |
20 |
|
Yansıma Kanalı |
dB |
18 |
Maks.Dalga Boyu Termal Kararlılık |
nm/℃ |
0,003 |
Maks.Ekleme Kaybı Termal Kararlılık |
dB/℃ |
0,005 |
dak.23 ° C'de Geri Dönüş Kaybı |
dB |
50 |
Maks.Güç Kullanımı (CW) |
W |
1, 3, 5, 10, 20 veya Belirtilen |
Maks.Çekme Yükü |
N |
5 |
Çalışma sıcaklığı |
℃ |
0~+70
|
Depolama sıcaklığı |
℃ |
-40~+85 |
Konnektörlerle, işleme gücü yalnızca 1 W, IL 0,3 dB daha yüksek, RL 5 dB daha düşük ve ER 2 dB daha düşük. |
Bağlayıcı tuşu yavaş eksene hizalanır. |
|
|
Paket Boyutu
Sipariş BilgileriYüksek güçPM Filtre WDM
HPMFWDM-1111-23-444-555-67-8-999-AABB (PM Fiber Tipi)
HPFWDM-1111-23-444-555-67-8-999-AABB (SM Fiber Tipi)
1111 - Dalga Boyu: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Belirtilmiş |
2 - Pompa Tipi: |
F=İleri, B=Geri |
3 - Sinyal Rotası için Çalışma Ekseni: |
B=Her iki eksen çalışıyor, F=Hızlı Eksen Engellendi |
444 - Com & Pass için Fiber Tipi: |
001=PM1550, 003=PM980,045=PM1950, SSS=Belirtildi |
555 - Ref için Elyaf Tipi: |
001=PM1550, 003=PM980, 004=Yüksek1060, 008=SMF-28E, SSS=Belirtildi |
6 - Paket Ölçüleri: |
0=φ5,5x35mm (≤5W), 1=70x12x8mm, S=Belirtilen |
7 - At Kuyruğu Tipi: |
0=çıplak fiber, 1=900μm gevşek tüp |
8 - Elyaf Uzunluğu: |
0,8=0,8m, 1,0=1m, S=Belirtilmiş |
999 - Bağlayıcı Tipi: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Yok, S=Belirtilmiş |
AA - Ortalama Güç: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Belirtilen |
BB - Tepe Gücü: |
00=Sürekli Dalga, 01=1kW, 10=10kW, SS=Belirtilmiş |
|
|
SSS
S1:Örnek bir sipariş alabilir miyim?Yüksek Güçlü PM Filtresi WDM için MOQ'nuz nedir??
A1: kaliteyi test etmek ve kontrol etmek için numune siparişi kabul edilir.biz yapmayızAdedi, 1 adet numune mevcuttur.Ayrıca Karışık numuneler kabul edilebilir.
S2: Kurşun zamanı nedir?
A2: Normal teslim süresi yaklaşık 1 haftadır,Büyük miktar ve özel ürünler için.Lütfen teslim süresini satış temsilcimizle kontrol edin.Ama bazı ürünler için stok tutuyoruz,ödeme aldıktan sonra 1-3 gün yollayabilir.
S3:Ödeme koşulları nelerdir?
A3: Ödeme süresi: T/T, Paypal,Western Union,nakit ödeme, Alibaba vb.
S4: Garanti süreniz nedir?Yüksek Güçlü PM Filtresi WDM?
A4: 3 yıl garanti.
S5: Kendi logomuzu, etiketimizi ve paketimizi kullanabilir miyim?
A5: Evet, gereksinimlerinize, tasarım ürünleri etiketine, logoya, PN, SN, pakete göre OEM hizmeti sağlayabiliriz.
