| Brand Name: | GEZHI or OEM |
| Model Numarası: | FSW-1x48-1U |
| Moq: | 1 PC |
| fiyat: | pazarlık edilebilir |
| Payment Terms: | T/T, Western Union |

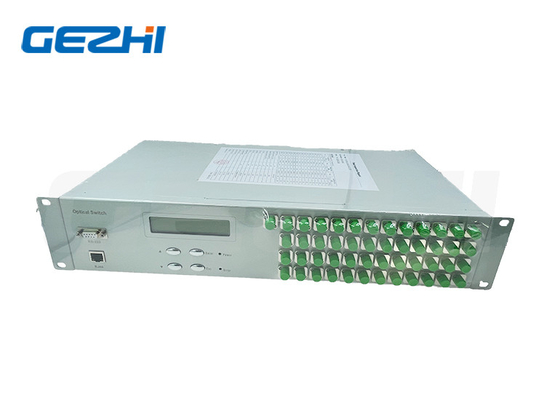

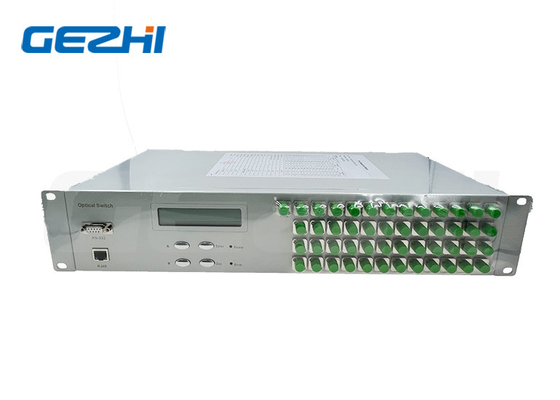

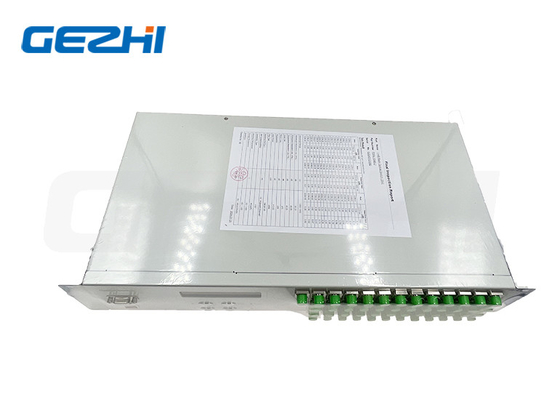

FSW 1x48 Fiber Optical Switch 19 inç 2U Rackmount 1260~1650nm Tek Mod
Ürün Tanımı
1x48 raklı optik anahtar, optik yol kontrolü ve anahtar fonksiyonuna sahip bir tür optik yol kontrol cihazıdır. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics, 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128'e kadar 1x512 fiber optik anahtar raf montajı ile tam yelpazede tedarik edebilir.
Özellikleri
1.SerialNet, Yüksek Güvenilirlik, Yüksek Istikrar
2.LED ekran paneli. Görsel ekran, Konforlu işletim
3.RS232 Kontrol ve RJ45 Ethernet Uzaktan Yönetim
4Otomatik taramanın kanalı ve zaman aralığı ayarlanabilir.
5Şeffaf iletim sinyali. Yüksek istikrar ve güvenilirlik
Başvurular
1.FITL
2- Koruma sistemi
3Otomatik Ölçüm
4.Optik Ağ Uzaktan İzleme Kablo İzleme
Teknik Endeks
| Parametreler | Birim | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x48 | 1x128 |
| Dalga boyu aralığı | nm | 1260~1650 veya özel | |||||||
| Dalga boyunu test etmek | nm | 1310/1550 veya özel | |||||||
| Ekleme Kaybı (Max) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Geri dönüş kaybı | dB | SM ≥ 50 | |||||||
| Karşılıklı ses | dB | ≤ 70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Tekrarlanabilirlik | dB | ≤0.02 | |||||||
| Değişim Zamanı | ms | ≤10 (Konuşma Kanalı) | |||||||
| Optik Güç | mW | ≤ 500 | |||||||
| Elyaf Türü | - Evet. | 9/125 | |||||||
| Bağlantı | / | FC, SC, LC, ST, SMA veya özel | |||||||
| İzleme Limanı | / | RJ45 & RS232 veya özel | |||||||
| Çalışma güç kaynağı (Plug Typ) | V | AC:220V (50/60Hz) veya DC:36V~72V | |||||||
| Çalışma sıcaklığı | °C | -10~+60 | |||||||
| Depolama sıcaklığı | °C | -40~+85 | |||||||
| Rack montajı Boyutları | mm | 1U L483XW230XH44.5 (En fazla 16 kanal) özelleştirme mevcuttur. | |||||||
|
2U L483XW230XH89 (36 kanala kadar) özelleştirme kullanılabilir. 2U L483XW350XH89 (En fazla 64 kanal) özelleştirme mevcuttur. |
|||||||||
| 3U L483XW350XH133.5 (128 kanala kadar) özelleştirme kullanılabilir. | |||||||||
| 4U L483XW350XH178 ( 256 kanala kadar) özelleştirme mevcuttur. | |||||||||
Panel Çizimi

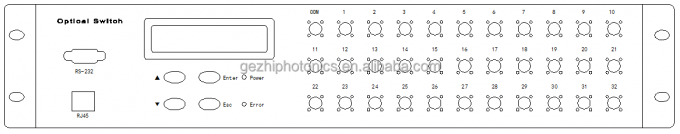

Ön panel
1xN≤16 Optik Değiştiriciler 19 ′′1U Rack montajı
1xN≤36 Optik Anahtar 19 ′′2U Rack montajı

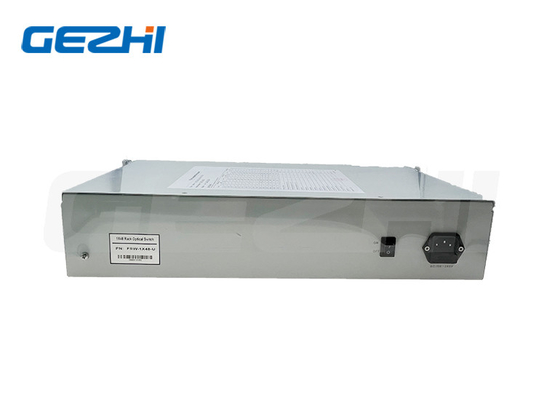

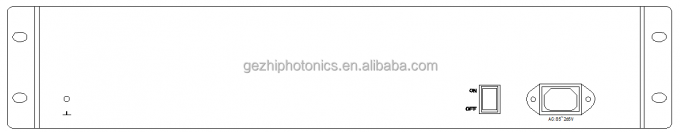

Arka Panel
Sipariş Verme Bilgisi
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| OSW | Mod | Dalga boyu | Paket | Elyaf Türü | Güç kaynağı | Bağlantı |
| 1x4 1x8 1x16 1x32 1x64 1x128 S=Özellik |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S = Belirleyin |
1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S = Belirleyin |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S = Belirleyin |
AC = Tek 85 ~ 265V +DC36~75V |
00=Hiçbir FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S = Belirleyin |
|
|
