| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2-FWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

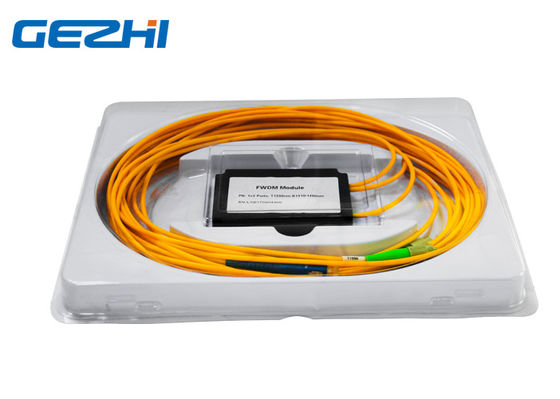

1x2 Bağlantı Noktaları FWDM modülü Şanzıman 1550nm Yansıma 1310 ve 1490nm
GEZHI'nin 1x2 Portlu FTTX Filtre WDM modülü, Raman amplifikatörleri, EDFA, fiber optik enstrümantasyon ve WDM ağlarında yaygın olarak kullanılmaktadır.İnce Film Filtresi (TFF) teknolojisine dayanmaktadır.Cihaz, sinyali (1310/1490 / 1550nm) geniş bir dalga boyu aralığında farklı dalga boylarında birleştirir veya ayırır.1x2 Bağlantı Noktaları FWDM Modülü, çift yönlü iletişim sağlamak için tek bir fiberin kapasitesini genişletebilir, böylece optik ağ genişletme ve yükseltme işlemlerinde yaygın olarak kullanılır veya yeni kapsamlı iş vb.
GEZHI, özel uygulamalarınız için belirli dalga boyu bantlarına göre özelleştirilmiş 1x2 Portlu FWDM Modülü sağlar.Bildiğiniz gibi, GEPON sisteminin kendisi 1310/1490'da çalışır, bu nedenle buradaki CATV sinyali 1550nm kullanılarak aynı fiber üzerinden iletilir ve GEZHI'nin 1x2 Bağlantı Noktaları FWDM Modülü, tüm bunların "karışık" olduğu bir yerdir.
Özellikleri
Düşük takma kaybı
Düşük PDL
Optik yol epoksi içermez
Yüksek kanal izolasyonu
Geniş çalışma dalga boyu aralığı
Mükemmel çevresel kararlılık
Telcordia uyumlu
Uygulamalar
Fiber Optik Haberleşme Sistemi
CATV
WDM sistemi
EDFA, Amplifikatör vb.
Fiber Lazerler
Şartname
| Parametreler | birim | FWDM Cihazı | ||
| Çalışma Dalgaboyu 1310 ± 50.149 ± 10, 1550 ± 10 |
mil |
T1550 R1310 / 1490 |
||
| Ekleme Kaybı | dB | İletim: ≤ 0.6 | ||
| Yansıma: ≤ 0.4 | ||||
| İletim Kanalı İzolasyonu | dB | ≥ 30 | ||
| Yansıma Kanal İzolasyonu | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| Dalga boyu termal kararlılığı | mil / ℃ | ≤ 0.003 | ||
| Yerleştirme kaybı termal kararlılığı | dB / ℃ | ≤ 0.005 | ||
| Geri dönüş kaybı | dB | ≥ 45 | ||
| Optik Güç | mW | ≤ 500 | ||
| Çalışma sıcaklığı | ℃ | -10 ~ +70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ +85 | ||
| Bağıl nem | % | 5 ~ 95 | ||
| boyut | aa | 100x80x10mm | ||
| Not: 1. Özelleştirme mevcuttur. 2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir. |
||||
Sipariş Bilgileri:
| bir | B | C | D | E |
| dalga boyu | Boru tipi | Fiber Uzunluğu (Konektörü dahil et) |
Bağlayıcı | boyut |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Diğer |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Diğer |
05 = 0.5m ± 0.05 M 10 = 1.0m ± 0.05 M 15 = 1,5 ± 0.05 M X = Diğerleri |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Diğer |
5534 = Φ5.5 x 34 mm 4225 = Φ4.2 x 25 mm 9021 = 90 x 20 x 10 mm X = Özel |
1x2 Bağlantı Noktaları FWDM Modülü
|
|
