| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2FWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

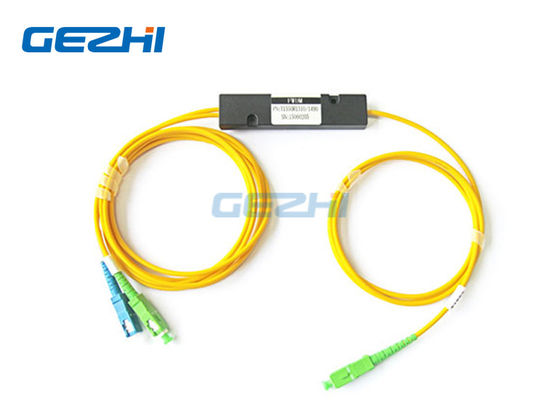

FTTH / FTTX 1310/1550 / 1490nm Filtre WDM FWDM cihazı
GEZHI enFTTH / FTTX Filtre WDM FWDM cihazıT1550nm R1310 & 1490nm ile ince film filtre teknolojisine dayanmaktadır.Cihaz, epoksi içermeyen optik yol, yüksek sönme oranı, düşük takılma kaybı, yüksek güvenilirlik ve yüksek stabiliteye sahiptir.
FTTH / FTTX 1310/1550 / 1490nm Filtre WDM FWDM cihazıözel uygulamalarınız için belirli dalga boyu bantlarına göre özelleştirilir.Bildiğiniz gibi, GEPON sisteminin kendisi 1310/1490'da çalışır, bu nedenle buradaki CATV sinyali 1550nm kullanılarak aynı fiber üzerinden iletilir ve FWDM, tüm bunların "karışık" olduğu bir yerdir.
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametreler | birim | FWDM Cihazı | ||
| Çalışma Dalgaboyu T: iletim dalga boyu R: yansıma dalga boyu 1310 ± 50.149 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
mil | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Ekleme Kaybı | dB | İletim: ≤ 0.6 | ||
| Yansıma: ≤ 0.4 | ||||
| İletim Kanalı İzolasyonu | dB | ≥ 30 | ||
| Yansıma Kanal İzolasyonu | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| Dalga boyu termal kararlılığı | mil / ℃ | ≤ 0.003 | ||
| Yerleştirme kaybı termal kararlılığı | dB / ℃ | ≤ 0.005 | ||
| Geri dönüş kaybı | dB | ≥ 45 | ||
| Optik Güç | mW | ≤ 500 | ||
| Çalışma sıcaklığı | ℃ | -10 ~ +70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ +85 | ||
| Bağıl nem | % | 5 ~ 95 | ||
| boyut | aa | Φ5.5 x 34 | Φ4.2 x 25 | 90 x 20 x 10 |
| Not: 1. Özelleştirme mevcuttur. 2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir. |
||||
Resim A T13 / R15, T14 / R1315, T1415 / R13 FTTX Filtre WDM için
Resim B T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX Filtre WDM için
Sipariş Bilgileri:
| bir | B | C | D | E |
| dalga boyu | Boru tipi | Fiber Uzunluğu (Konektörü dahil et) |
Bağlayıcı | boyut |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Diğer |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Diğer |
05 = 0.5m ± 0.05 M 10 = 1.0m ± 0.05 M 15 = 1,5 ± 0.05 M X = Diğerleri |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Diğer |
5534 = Φ5.5 x 34 mm 4225 = Φ4.2 x 25 mm 9021 = 90 x 20 x 10 mm X = Özel |
|
|
