| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2FWDM |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

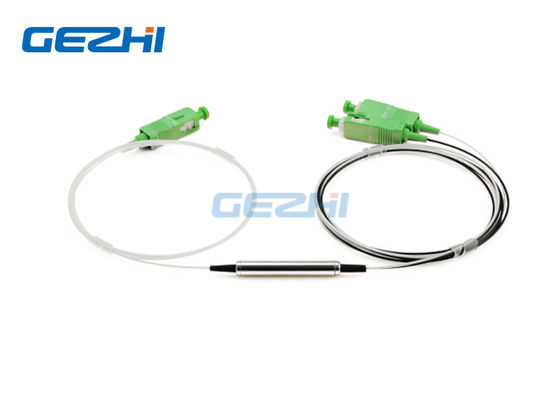

Şanzıman 1310nm Reflect 1490 / 1550nm Filtre tabanlı WDM Çoklayıcılar
FWDM, Filtre tabanlı WDM veya Filtre WDM olarak bilinir.İnce Film Filtresi (TFF) teknolojisine dayanmaktadır.Filtre WDM, WDM ağlarında, EDFA, Raman amplifikatörlerinde ve fiber optik cihazlarda yaygın olarak kullanılmaktadır.Cihaz, farklı dalga boylarındaki ışığı geniş bir dalga boyu aralığında birleştirir veya ayırır.Çok düşük yerleştirme kaybı, düşük polarizasyon bağımlılığı kaybı, yüksek izolasyon ve mükemmel çevresel stabilite sunarlar.
GEZHI'nin FWDM ürün ailesi, fiber optik sistemlerde yaygın olarak kullanılan aşağıdaki dalga boyu pencerelerini kapsar
|
Özellikleri |
Uygulamalar |
|
|
Şartname
| Parametreler | birim | FWDM Cihazı | ||
| Çalışma Dalgaboyu T: iletim dalga boyu R: yansıma dalga boyu 1310 ± 50.149 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
mil | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| Ekleme Kaybı | dB | İletim: ≤ 0.6 | ||
| Yansıma: ≤ 0.4 | ||||
| İletim Kanalı İzolasyonu | dB | ≥ 30 | ||
| Yansıma Kanal İzolasyonu | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| Dalga boyu termal kararlılığı | mil / ℃ | ≤ 0.003 | ||
| Yerleştirme kaybı termal kararlılığı | dB / ℃ | ≤ 0.005 | ||
| Geri dönüş kaybı | dB | ≥ 45 | ||
| Optik Güç | mW | ≤ 500 | ||
| Çalışma sıcaklığı | ℃ | -10 ~ +70 | ||
| Depolama sıcaklığı | ℃ | -40 ~ +85 | ||
| Bağıl nem | % | 5 ~ 95 | ||
| boyut | aa | Φ5.5 x 34 | Φ4.2 x 25 | 90 x 20 x 10 |
| Not: 1. Özelleştirme mevcuttur. 2. Konektör olmadan belirtilir ve konektör başına ek 0,2 dB kayıp eklenir. |
||||
Resim A T13 / R15, T14 / R1315, T1415 / R13 FTTX Filtre WDM için
Resim B T15 / R13, T13 / R1415, T15 / R1314, T1314 / R15 FTTX Filtre WDM için
Şanzıman 1310nm Reflect 1490 / 1550nm Filtre tabanlı WDM Çoklayıcılar
Sipariş Bilgileri:
| bir | B | C | D | E |
| dalga boyu | Boru tipi | Fiber Uzunluğu (Konektörü dahil et) |
Bağlayıcı | boyut |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = Diğer |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = Diğer |
05 = 0.5m ± 0.05 M 10 = 1.0m ± 0.05 M 15 = 1,5 ± 0.05 M X = Diğerleri |
00 = Yok FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Diğer |
5534 = Φ5.5 x 34 mm 4225 = Φ4.2 x 25 mm 9021 = 90 x 20 x 10 mm X = Özel |
|
|
