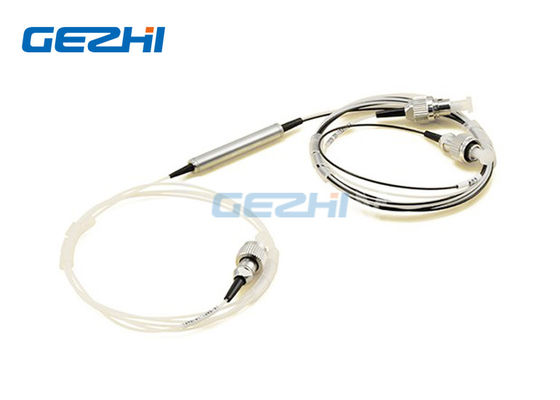

FC PC Konektörü Kırmızı Mavi WDM Filtre 1x2 C Bant Filtre WDM

Name: FC PC Konektörü Kırmızı Mavi WDM Filtre 1x2 C Bant Filtre WDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2FWDM-R / B
Price: 7.00 USD
Availability: InStock

Marka Adı:	GEZHI or OEM
Model Numarası:	1x2FWDM-R / B
Moq:	1 bilgisayar
fiyat:	pazarlık edilebilir
Delivery Time:	5-8 iş günü
Ödeme Şartları:	T / T, Western Union

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE RoHS,ISO9001

Ürün adı:

Kırmızı / Mavi WDM

dalga boyu:

Kırmızı mavi

Liman:

1x2

PaketLGX Kaset:

paslanmaz çelik tüp

Bağlayıcı:

FC / PC

Uygulama:

WDM ağı

Ambalaj bilgileri:

Kağıt kutusu

Yetenek temini:

Aylık 100000 Kanal

Vurgulamak:

Kırmızı Mavi WDM

C Bandı DWDM Cihazı

1x2 Filtre WDM

Ürün Tanımı

1x2 Kırmızı / Mavi WDM Filtre C bandı DWDM cihazı

GEZHI DWDM Kırmızı / Mavi filtre bir ince film filtre cihazıdır.Üç bağlantı noktalı bir cihazdır.Bir bağlantı noktasına "Ortak" adı verilir.Diğer iki bağlantı noktası, iki dalga boyu "bandı" için kanal sağlar:Kırmızı (λ> 1547 nm) ve Mavi (λ <1543 nm) .Bir bant Yansıyan bacaktan geçer ve diğer bant Geçiş bacaktan geçer.

Özellikleri	Uygulama
Düşük Ekleme Kaybı Geniş Geçiş Bandı Yüksek Kanal İzolasyonu Yüksek güvenilirlik	WDM Ağı Hat İzleme Telekomünikasyon Test Cihazları

DWDM Kırmızı / Mavi Bant Filtresi DWDM Kırmızı / Mavi Bant Filtresi DWDM Kırmızı / Mavi Bant Filtresi

Paslanmaz çelik boru ile Plastik ASB kutusu Paketi 19 "1RU Raf montaj paketi

Bununla birlikte, tipik olarak, cihaz iki yönlü (yani çift yönlü) bir WDM olarak kullanılır.Bir bant Ortak bacağa gönderilirken, diğer bant Ortak bacağından gönderilir.(örnek diyagrama bakın) Kırmızı / Mavi filtre kullanan bir DWDM modülünde, Mux bir Demux ile birleştirilebilir.

Örneğin, Mux Kırmızı banttaki DWDM kanallarını birleştirirken, Demux Mavi Banttaki DWDM kanallarını ayırır.Bir Kırmızı / Mavi dolgu kullanarak, Kırmızı İletim kanallarını ve Mavi Alma kanallarını tek bir fiberde birleştirebilirsiniz.

Sipariş Bilgileri

dalga boyu

Paket Özellikleri

Elyaf Türü

Fiber Çapı

Fiber Uzunluğu

Bağlayıcı

R / B = Kırmızı / Mavi Dalga Boyu

1 = .55,5 mm × 34 mm

2 = 90 × 20 × 10 mm

3 = 100 × 80 × 10,5 mm

4 = 120 × 80 × 18 mm

5 = 140 × 115 × 18 mm

6 = 19 ”1U Rafa Montaj

X = Diğerleri

9 = 9/125

X = Diğer

25 = 250um

90 = 900um

20 = 2.0mm

30 = 3.0mm

X = Diğer

05 = 0.5m

10 = 1.0m

15 = 1.5m

X = Diğer

OO = hiçbiri

FP = FC / PC

FA = FC / APC

SP = SC / PC

SA = SC / APC

STP = ST / PC

STA = ST / APC

LP = LC / PC

LA = LC / APC

X = Diğer

Performans özellikleri

tip		FWDM
Geçiş Kanalı Dalgaboyu	mil	1547 ~ 1561 (Kırmızı)	1530 ~ 1543.2 (Mavi)
Yansıma kanalı Dalga boyu	mil	1530 ~ 154.2 (Mavi)	1547 ~ 1561 (Kırmızı)
Geçiş Kanalı ekleme kaybı	dB	≤0.60
Yansıma Kanalı ekleme kaybı	dB	≤0.40
Kanal Dalgalanması	dB	≤0.3
Bitişik kanal izolasyonu	dB	≥30
Hızlı kanal yalıtımı	dB	≥12
PDL	dB	≤0.1
PMD	PS / nm	≤0.1
Yönelme	dB	≥55
Geri dönüş kaybı	dB	≥50
Güç kontrolü	mW	300
Çalışma sıcaklığı	℃	5 ° ile + 70
Depolama sıcaklığı	℃	-40 ~ 85
Paket boyutları	aa	φ5.5x34

Not: 1. Özelleştirme mevcuttur.

2. Ekleme kaybı konektörü içermez, her konektör 0.2dB kaybı ekleyecektir.

3. Diğer dalga boyu müşterinin isteği üzerine yapılabilir.Örneğin, L-Bandı R / B, C / L Bandı.

Çift yönlü kullanımda Kırmızı / Mavi WDM örneği.
