| Brand Name: | GEZHI or OEM |
| Model Numarası: | CCWDM-18CH |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

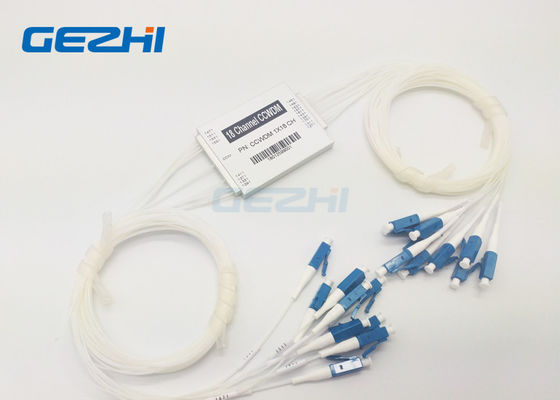

18 Kanal Kompakt CWDM MUX / DEMUX Modülü
GEZHI'nin CCWDM modülleri (Kompakt CWDM), ilave fiber takmadan fiber optik ağınıza kapasite eklemek anlamına gelir.Endüstrinin en küçük paketlerinden birinde eski fiber tesisinden daha fazla bant genişliği ve daha fazla gelir sağlar.CCWDM modülü ince film filtre teknolojisi ve metal yapıştırma mikro optik ambalajına dayanmaktadır.20nm kanal boşluğu ITU Grid CWDM dalga boylarında çalışır
1270nm ila 1610nm veya 1271nm ila 1611nm.
Özellikleri | Uygulamalar |
|
|
Özellikler
| Parametre | 10 Kanal | 12CH | 14 Kanal | 16Ch | 18Ch | |
| Çalışma Dalgaboyu (nm) | ~ 1620 1260 | |||||
| Kanal Dalga Boyu (nm) | 1270,1290, ..., 1590,1610 veya 1271,1291, ..., 1591,1611 | |||||
| Kanal Aralığı (nm) | 20 | |||||
| Kanal Geçiş Bandı (nm) | CWL +/- 6.5nm | |||||
| Ekleme Kaybı (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Kanal Dalgalanması (dB) | ≤0.4 | |||||
| İzolasyon (dB) | bitişik | > 30 | ||||
| Bitişik olmayan | > 40 | |||||
| Polarizasyon Modu Dağılımı (PS) | ≤0.2 | |||||
| Polarizasyona Bağlı Kayıp | ≤0.2 | |||||
| Yönelme (dB) | > 45 | |||||
| Geri Dönüş Kaybı (dB) | > 45 | |||||
| Maksimum Güç Kullanımı (mW) | 500 | |||||
| Çalışma Sıcaklığı (℃) | 5 ° ile + 70 | |||||
| Depolama Sıcaklığı (℃) | -40 ~ 85 | |||||
| Elyaf Türü | G657A1 | |||||
| Bağlayıcı | TBD | |||||
| Paket boyutu (mm) | L55 x G35 x Y8 | L55 x G45 x H8 | ||||
Sipariş Bilgileri
| Yapılandırma | Kanal No. | Pigtail Türü | Lif uzunluk | Çekimi (aa) | Bağlayıcı |
| CC = CCWDM | 10 = 10 Kanal | 0 = 250um | 0 = 0.5m | 1 = L55 x G35 xH8 | 0 = Hiç |
Eşsiz Boş Alan Teknolojisi
18 Kanallı Kompakt CWDM Mux / DEMUX Modülü, verileri kablosuz olarak iletmek için boş alanda ışık yaymayı kullanan Serbest Alan teknolojisini benimser.Cihazın içinde, bitişik sinyal kanalları fiber yerine paralel ışın ile kademelendirilir.Bu, paket kutusu için çok fazla yer tasarrufu sağlar ve benzersiz işçilik, CCWDM Mux Demux'a düşük ekleme kaybıyla da yardımcı olur.

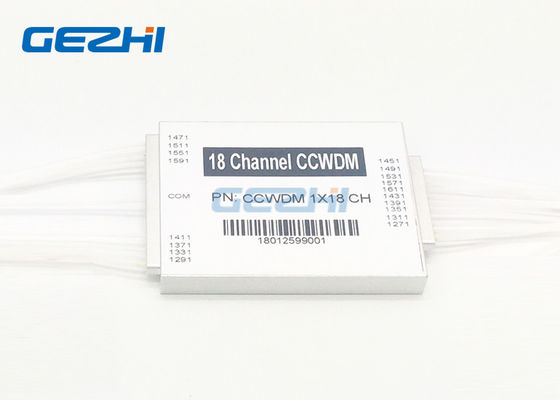

18 Kanal Kompakt CWDM MUX / DEMUX Modülü
Mekanik Çizim
TÜR 1
TİP 2
paket
|
|
