| Brand Name: | GEZHI or OEM |
| Model Numarası: | CCWDM-1x18 |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |
Pasif CCWDM Mux alan Modülü Tek fiber LC / PC Protokolünden bağımsız
GEZHI'den bağımsız Pasif CCWDM Mux alan Modülü Tek fiber LC / PC Protokolü, ilave fiber takmadan fiber optik ağınıza kapasite eklemek anlamına gelir.Endüstrinin en küçük paketlerinden birinde eski fiber tesisinden daha fazla bant genişliği ve daha fazla gelir sağlar.Pasif CCWDM Mux alan Modülü Tek fiber LC / PC Protokolü bağımsız ince film filtre teknolojisi ve metal yapıştırma mikro optik ambalajına dayanmaktadır.
Telekomünikasyon, kurumsal ağlar, PON ağları, kablo TV ve diğer alanlarda kullanılan CWDM Ürünlerinin yerini alabilir.Düşük takma kaybı, CCWDM modülünün kullanıldığında daha düşük sinyal zayıflamasına sahip olmasını sağlar, böylece sinyal vericisinin güç gereksinimlerini azaltır.
|
Özellikleri |
Uygulamalar |
|
|
Özellikler
| Parametre | 10 Kanal | 12CH | 14 Kanal | 16Ch | 18Ch | |
| Çalışma Dalgaboyu (nm) | ~ 1620 1260 | |||||
| Kanal Dalga Boyu (nm) | 1270,1290, ..., 1590,1610 veya 1271,1291, ..., 1591,1611 | |||||
| Kanal Aralığı (nm) | 20 | |||||
| Kanal Geçiş Bandı (nm) | CWL +/- 6.5nm | |||||
| Ekleme Kaybı (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Kanal Dalgalanması (dB) | ≤0.4 | |||||
| İzolasyon (dB) | bitişik | > 30 | ||||
| Bitişik olmayan | > 40 | |||||
| Polarizasyon Modu Dağılımı (PS) | ≤0.2 | |||||
| Polarizasyona Bağlı Kayıp | ≤0.2 | |||||
| Yönelme (dB) | > 45 | |||||
| Geri Dönüş Kaybı (dB) | > 45 | |||||
| Maksimum Güç Kullanımı (mW) | 500 | |||||
| Çalışma Sıcaklığı (℃) | 5 ° ile + 70 | |||||
| Depolama Sıcaklığı (℃) | -40 ~ 85 | |||||
| Elyaf Türü | G657A1 | |||||
| Bağlayıcı | TBD | |||||
| Paket boyutu (mm) | L55 x G35 x Y8 | L55 x G45 x H8 | ||||
Pasif CCWDM Mux alan Modülü Tek fiber LC / PC Protokolünden bağımsız
Sipariş Bilgileri
| Yapılandırma | Kanal No. | Pigtail Türü | Lif uzunluk | Çekimi (aa) | Bağlayıcı |
| CC = CCWDM |
10 = 10 Kanal 41 = 4 + UPG 80 = 8 Kanal 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1 m |
1 = L55 x G35 xH8 2 = L55 x G45 xH8
|
0 = Hiç 5 = LC / APC 7 = Diğer |
Eşsiz Boş Alan Teknolojisi
Pasif CCWDM Mux alan Modülü Tek fiber LC / PC Protokolü bağımsız, verileri kablosuz olarak iletmek için boş alanda ışık yaymayı kullanan Serbest Alan teknolojisini benimser.Cihazın içinde, bitişik sinyal kanalları fiber yerine paralel ışın ile kademelendirilir.Bu, paket kutusu için çok fazla yer tasarrufu sağlar ve benzersiz işçilik, CCWDM Mux Demux'a düşük ekleme kaybıyla da yardımcı olur.

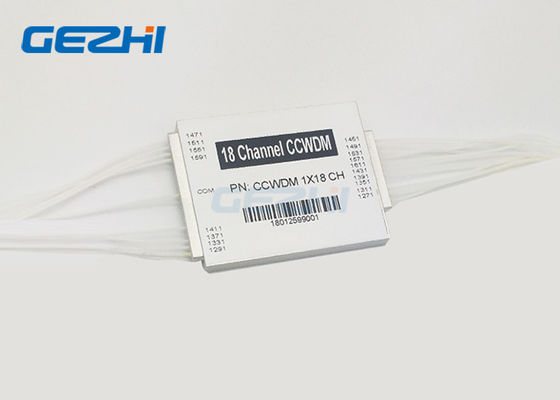

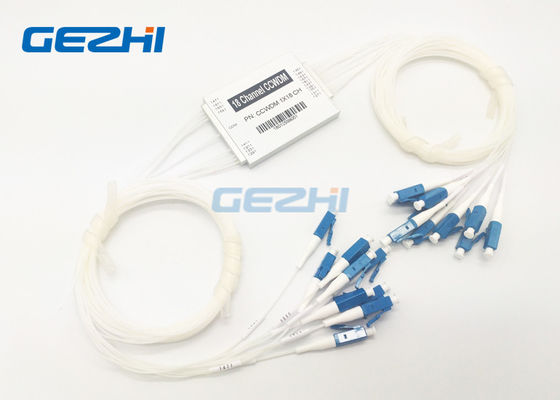

1x18 CCWDM Tek Fiber Çözümü
Pasif CCWDM Mux alan Modülü Tek fiber LC / PC Protokolünden bağımsız
Mekanik Çizim
TÜR 1
TİP 2
|
|
