| Öğe adı: | Pasif CCWDM Modülü | Kanal: | 1x4 |
|---|---|---|---|
| dalga boyu: | 1470 ~ 1530nm | Bağlayıcı: | Özelleştirilmiş |
| Uygulama: | Telekom Ağları | özellik: | Geniş Bant Ağları |
| Vurgulamak: | 1x4 Kompakt CWDM Mux Demux,4 Kanal CCWDM,4CH Pasif CCWDM Modülü |
||

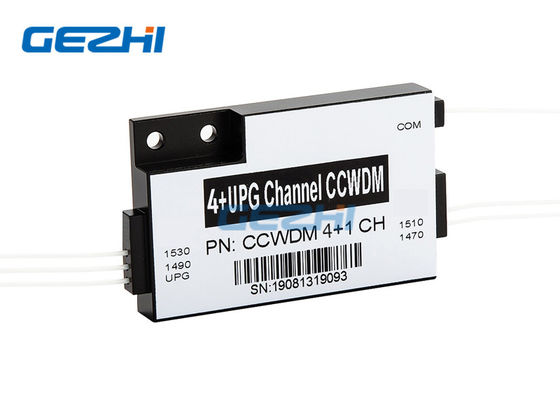

Yükseltme portlu 4 Kanallı Kompakt CWDM Modülü Pasif CCWDM
GEZHI müşteri ihtiyaçlarına göre özel yapılandırılmış, güvenilir, CCWDM ürünlerinde uzmanlaşmıştır.Yükseltme portlu 4 Kanallı Kompakt CWDM Modülümüz Pasif CCWDM, Serbest Alan Optiklerine dayanmaktadır ve İnce Film Filtresi (TFF) tasarımlarına göre daha iyi bir homojenliğe sahiptir.GEZHI'nin Yüksek İzolasyon, Düşük Ekleme Kaybı, düşük PDL Kompakt CWDM Modülü Pasif CCWDM, 4 dalga boyu 1470nm, 1490nm, 1510nm, 1530nm ve gelecekteki geliştirme ve fiber genişletme için bir yükseltme portu ile yüksek kaliteli parametreler sunar.
Telekomünikasyon, PON ağları, kurumsal ağlar, kablo TV ve diğer alanlarda kullanılan CWDM Ürünlerinin yerini alabilir.Düşük takma kaybı, CCWDM modülünün kullanıldığında daha düşük sinyal zayıflamasına sahip olmasını sağlar, böylece sinyal vericisinin güç gereksinimlerini azaltır.
|
Özellikleri |
Uygulamalar |
|
|
Özellikler
| Parametre | 4 Kanal | 4 + UPG | 8 Kanal | 8 + UPG1 | 8 + UPG2 | ||
| Çalışma Dalgaboyu (nm) | ~ 1620 1260 | ||||||
| Kanal Dalga Boyu (nm) | 1270,1290, ..., 1590,1610 veya 1271,1291, ..., 1591,1611 | ||||||
| UPG Bağlantı Noktası Dalgaboyu Aralığı (nm) | NA | TBD | NA | ~ 1360 1260 | ~ 1457 1260 | ||
| Kanal Aralığı (nm) | 20 | ||||||
| Kanal Geçiş Bandı (nm) | CWL +/- 6.5nm | ||||||
| Ekleme Kaybı (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Kanal Dalgalanması (dB) | ≤0.3 | ||||||
| İzolasyon (dB) | bitişik | > 30 | |||||
| Sigara adjacen | > 40 | ||||||
| UPG İzolasyonu (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| Polarizasyon Modu Dağılımı (PS) | ≤0.2 | ||||||
| Polarizasyona Bağlı Kayıp (dB) | ≤0.2 | ||||||
| Yönelme (dB) | > 45 | ||||||
| Geri Dönüş Kaybı (dB) | > 45 | ||||||
| Maksimum Güç Kullanımı (mW) | 500 | ||||||
| Çalışma Sıcaklığı (℃) | -40 ~ 75 | ||||||
| Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||
| Elyaf Türü | G657A1 | ||||||
| Bağlayıcı | TBD | ||||||
| Paket boyutu (mm) | L55 x W35 x H8 veya L46 x W28 x H6 | ||||||
Sipariş Bilgileri
| Yapılandırma | Kanal No. | Pigtail Türü | Lif uzunluk | gerileme(aa) | Bağlayıcı |
| CC = CCWDM |
40 = 4 Kanal 41 = 4 + UPG 80 = 8 Kanal 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1 m |
1 = L55 x G35 xH8 2 = L46 x G28 x H6 |
0 = Hiç 5 = LC / APC 7 = Diğer |
Eşsiz Boş Alan Teknolojisi
Yükseltme portlu 4 Kanallı Kompakt CWDM Modülü Pasif CCWDM, verileri kablosuz olarak iletmek için boş alanda ışık yaymayı kullanan Serbest Alan teknolojisini benimser.Cihazın içinde, bitişik sinyal kanalları fiber yerine paralel ışın ile kademelendirilir.Bu, paket kutusu için çok fazla yer tasarrufu sağlar ve benzersiz işçilik, CCWDM Mux Demux'a düşük ekleme kaybıyla da yardımcı olur.
Yükseltme portlu 4 Kanallı Kompakt CWDM Modülü Pasif CCWDM
Mekanik Çizim
TÜR 1
TİP 2
