| Brand Name: | GEZHI or OEM |
| Model Numarası: | CCWDM-8CH |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 2-7 iş günü |
| Payment Terms: | T / T, Western Union |

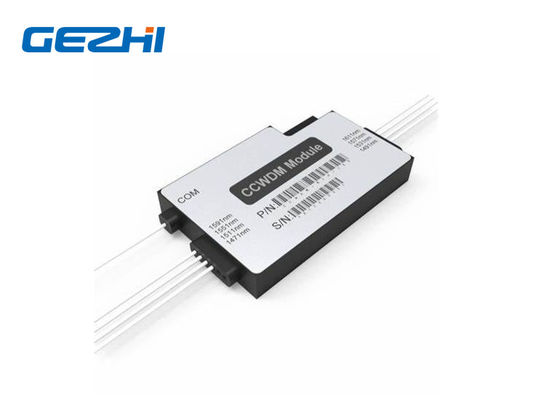

1x8 Kompakt CWDM Modülleri Mini Fiber Optik Çoklayıcı
GEZHI 8 kanal CCWDM Modülü, TFF (İnce Film Filtresi) tabanlı bir dalga boyu bölmeli çoğullama teknolojisi olan Kompakt CWDM'dir (Kompakt Kaba Dalga Boyu Bölmeli Çoklama).CCWDM'nin ortak CWDM fiber basamaklı yöntemle karşılaştırıldığında boş alan teknolojisi kullanması dışında CWDM modülü ile aynı şekilde çalışır, CWDM modülü ile karşılaştırıldığında, CCWDM paket boyutu çok küçüktür, ekleme kaybı daha düşüktür ve kıvam daha iyi;telekomünikasyon, kurumsal ağlar, PON ağları, kablo TV ve diğer alanlarda kullanılan CWDM Ürünleri yerini alabilir.Düşük takma kaybı, CCWDM modülünün kullanıldığında daha düşük sinyal zayıflamasına sahip olmasını sağlar, böylece sinyal vericisinin güç gereksinimlerini azaltır.
|
Özellikleri |
Uygulamalar |
|
|
Özellikler
| Parametre | 4 Kanal | 4 + UPG | 8 Kanal | 8 + UPG1 | 8 + UPG2 | ||
| Çalışma Dalgaboyu (nm) | ~ 1620 1260 | ||||||
| Kanal Dalga Boyu (nm) | 1270,1290, ..., 1590,1610 veya 1271,1291, ..., 1591,1611 | ||||||
| UPG Bağlantı Noktası Dalgaboyu Aralığı (nm) | NA | TBD | NA | ~ 1360 1260 | ~ 1457 1260 | ||
| Kanal Aralığı (nm) | 20 | ||||||
| Kanal Geçiş Bandı (nm) | CWL +/- 6.5nm | ||||||
| Ekleme Kaybı (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Kanal Dalgalanması (dB) | ≤0.3 | ||||||
| İzolasyon (dB) | bitişik | > 30 | |||||
| Sigara adjacen | > 40 | ||||||
| UPG İzolasyonu (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| Polarizasyon Modu Dağılımı (PS) | ≤0.2 | ||||||
| Polarizasyona Bağlı Kayıp (dB) | ≤0.2 | ||||||
| Yönelme (dB) | > 45 | ||||||
| Geri Dönüş Kaybı (dB) | > 45 | ||||||
| Maksimum Güç Kullanımı (mW) | 500 | ||||||
| Çalışma Sıcaklığı (℃) | -40 ~ 75 | ||||||
| Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||
| Elyaf Türü | G657A1 | ||||||
| Bağlayıcı | TBD | ||||||
| Paket boyutu (mm) | L55 x W35 x H8 veya L46 x W28 x H6 | ||||||
Sipariş Bilgileri
| Yapılandırma | Kanal No. | Pigtail Türü | Lif uzunluk | gerileme(aa) | Bağlayıcı |
| CC = CCWDM |
40 = 4 Kanal 41 = 4 + UPG 80 = 8 Kanal 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5m 1 = 1 m |
1 = L55 x G35 xH8 2 = L46 x G28 x H6 |
0 = Hiç 5 = LC / APC 7 = Diğer |
Eşsiz Boş Alan Teknolojisi
1x8 Kompakt CWDM Modülleri Mini Fiber Optik Çoklayıcı, verileri kablosuz olarak iletmek için boş alanda ışık yaymayı kullanan Serbest Alan teknolojisini benimser.Cihazın içinde, bitişik sinyal kanalları fiber yerine paralel ışın ile kademelendirilir.Bu, paket kutusu için çok fazla yer tasarrufu sağlar ve benzersiz işçilik, CCWDM Mux Demux'a düşük ekleme kaybıyla da yardımcı olur.
1x8 Kompakt CWDM Modülleri Mini Fiber Optik Çoklayıcı
Mekanik Çizim
TÜR 1
TİP 2
|
|
