| Brand Name: | GEZHI or OEM |
| Model Numarası: | 1x2FWDM-R / B |
| Moq: | 1 bilgisayar |
| fiyat: | pazarlık edilebilir |
| Delivery Time: | 5-8 iş günü |
| Payment Terms: | T / T, Western Union |

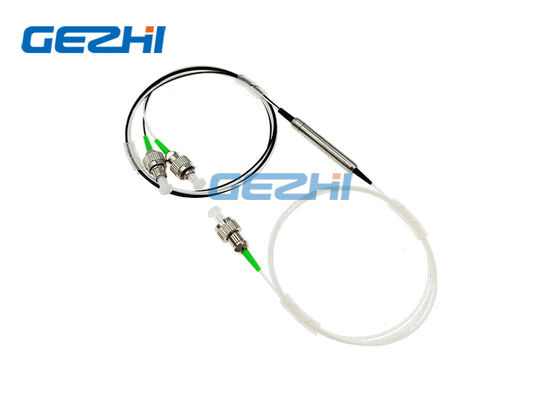

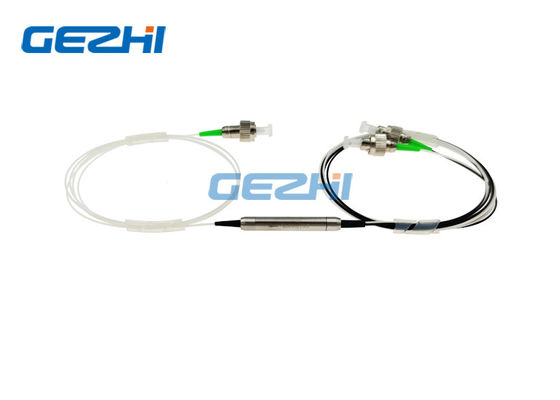

C-Band Kırmızı/Mavi Geçiş MWDM 1x2 DWDM Ayırıcı filtre
Bu Mikro-Optik WDM, ince film kaplama teknolojisini ve akı olmayan metal bağlayıcı mikro optik ambalajın tescilli tasarımını kullanır.Düşük ekleme kaybı, yüksek kanal izolasyonu, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar.
GEZHI Photonics CO.,Ltd's, özel kontrol ve uygulamaları karşılamak için özelleştirilmiş bant filtreler ve konektörler sağlar. Filtre üniteleri çelik borular, 2 yuvalı 1U raf montajları, Takılabilir Modül veya ABS kutuları ile mevcuttur.
| Özellikleri | Uygulama |
|
|
Performans özellikleri
| Tür | FWDM | ||
| Kanal Dalga Boyunu Geç | nm | 1547~1561 (Kırmızı) | 1530~1543.2 (Mavi) |
| Yansıma kanalı Dalga boyu | nm | 1530~1543.2 (Mavi) | 1547~1561 (Kırmızı) |
| Geçiş Kanalı ekleme kaybı | dB | ≤0,60 | |
| Yansıma Kanalı ekleme kaybı | dB | ≤0,40 | |
| Kanal Dalgalanması | dB | ≤0.3 | |
| Bitişik kanal izolasyonu | dB | ≥30 | |
| Ekspres kanal izolasyonu | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | PS/nm | ≤0.1 | |
| Yönelme | dB | ≥55 | |
| Geri dönüş kaybı | dB | ≥50 | |
| Güç kontrolü | mW | 300 | |
| Çalışma sıcaklığı | ℃ | -5~+70 | |
| Depolama sıcaklığı | ℃ | -40~+85 | |
| Paket boyutları | mm | φ5.5x35 | |
Not: 1. Özelleştirme mevcuttur.
2. Ekleme kaybı bağlayıcı içermez, her bağlayıcı 0,2 dB kayıp ekleyecektir.
3. Müşterinin isteği üzerine diğer dalga boyu yapılabilir.Örneğin, L-Band R/B, C/L Band.
Sipariş Bilgileri
| dalga boyu | Paket Özellikleri | Elyaf Türü | Elyaf Çapı | lif uzunluğu | bağlayıcı |
| R/B=Kırmızı/Mavi Dalga Boyu |
1= Φ5.5mm×35mm 2= 90×20×10 mm 3=100×80×10,5 mm 4= 120×80×18 mm 5=140×115×18 mm 6=19”1U Raf Tipi X= Diğerleri |
9=9/125 X=Diğerleri |
25=250um 90=900um 20=2.0 mm 30=3.0mm X=Diğerleri |
05=0.5m 10=1.0m 15=1.5m X=Diğerleri |
OO=Yok FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Diğerleri |
Kırmızı/Mavi C Bant Filtreli DWDM Tek Fiber Çözümü
Koyu fiber üzerinde hareket eden dalga boyları, koyu fiberin her iki ucunda Kırmızı/Mavi C Bant Filtresi kullanılarak iki spektral banda ayrılır.Hem iletme hem de alma için tek fiber şeridin kullanılmasını mümkün kılar, böylece yatırımı önemli ölçüde maksimize eder ve maliyetleri düşürür.
GEZHI ayrıca özelleştirilmiş dalga boyu Kırmızı/Mavi Filtre WDM, 100Ghz DWDM Mux Demux, CWDM Modülü, 40 kanallı AWG Modülü, 2x2 Bypass Optik Anahtarları vb.
|
|
